l
Желтый –
Включен полудуплексный режим, коллизий нет.
l
Мигающий желтый –
Включен полудуплексный режим, и возникают коллизии.
l
Выключен –
канал связи отключен.

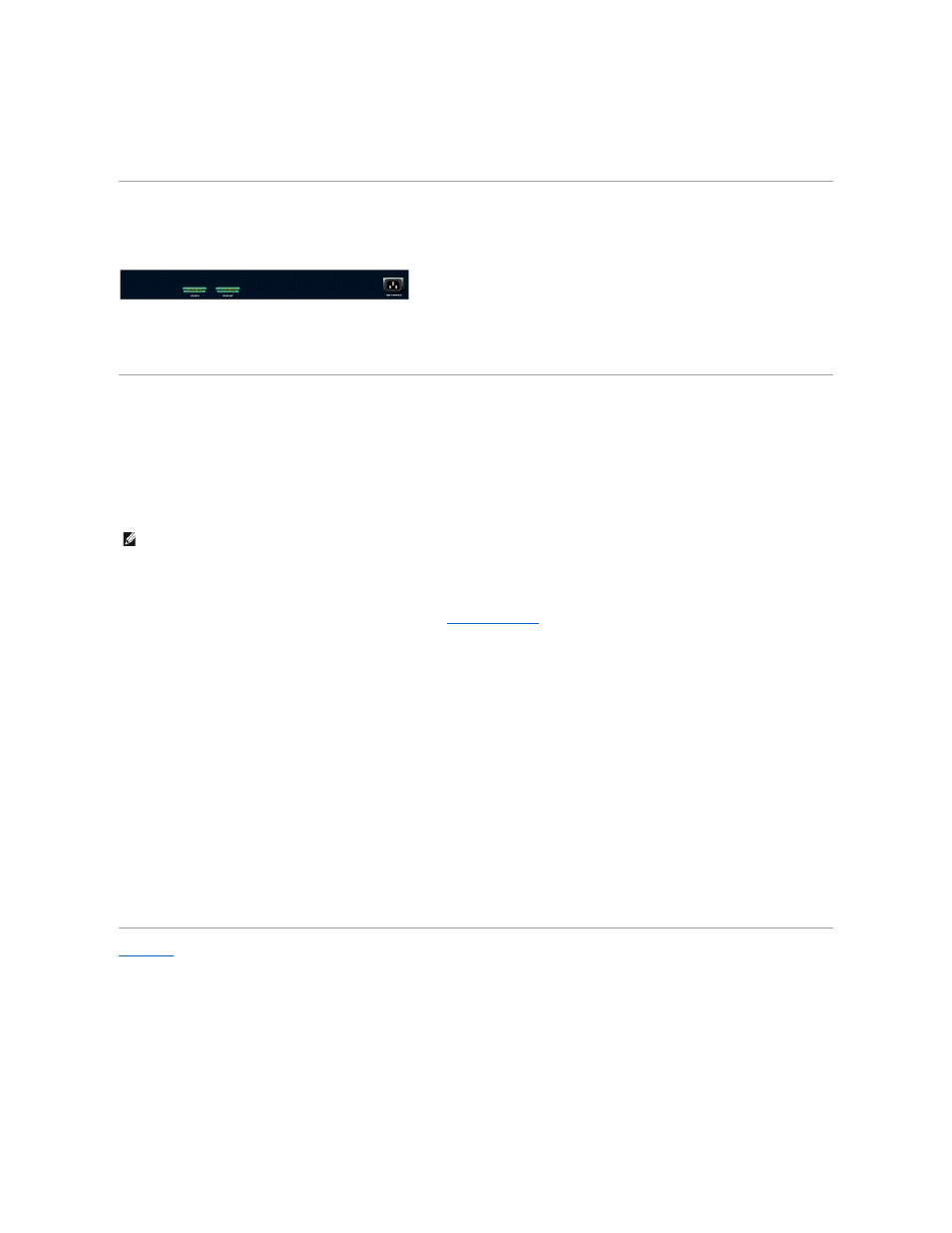

Описание задней панели
На задней панели системы установлены два порта
Gigabit Stacking и розетка питания переменного тока.
Розетка питания переменного тока
Коммутатор автоматически регулирует настройку питания в соответствии с любым напряжением в диапазоне
90 – 240 В переменного тока.
Управление
В следующих разделах описаны методы управления коммутатором
.
Веб
-интерфейс
После успешной установки коммутатора можно настраивать его
, следить за индикаторами и выводить на экран в графическом формате статистику,
используя браузер
, например Netscape Navigator версии 6.0 или выше или Microsoft® Internet Explorer версии 4.01 или выше.
Интерфейс консоли с управлением из меню через последовательный порт или
Telnet
Можно также подключить компьютер или терминал к последовательному порту консоли или использовать
Telnet для получения доступа к
коммутатору
. Управление интерфейсом осуществляется через меню, поэтому нет необходимости использовать сложный синтаксис команд. Меню те же,
что и в веб
-интерфейсе. Дополнительную информацию см. в разделе
Интерфейс консоли
.
Управление на базе протокола
SNMP
Можно управлять коммутатором с помощью консольного приложения
, совместимого с протоколом SNMP. Коммутатор совместим с протоколом SNMP
версии
1.0.
Агент
SNMP расшифровывает входящие SNMP-сообщения и отвечает на запросы, сообщая данные об объектах базы MIB. Агент SNMP обновляет
объекты
MIB каждые 5 секунд, чтобы генерировать статистику и счетчики.
Коммутатор поддерживает полный набор расширений
MIB, перечисленных ниже:
l
MIB II
l
Ethernet Interface MIB
l
MIB для мостов (Bridge MIB)
l
4 группы RMON
¡
Группа статистики сети
Ethernet
¡
Группа истории сети
Ethernet
¡
Группа предупреждений
¡
Группа событий
Оглавление
ПРИМЕЧАНИЕ
.
Чтобы получить доступ к коммутатору через браузер
, компьютер должен иметь доступ к коммутатору по протоколу IP.
