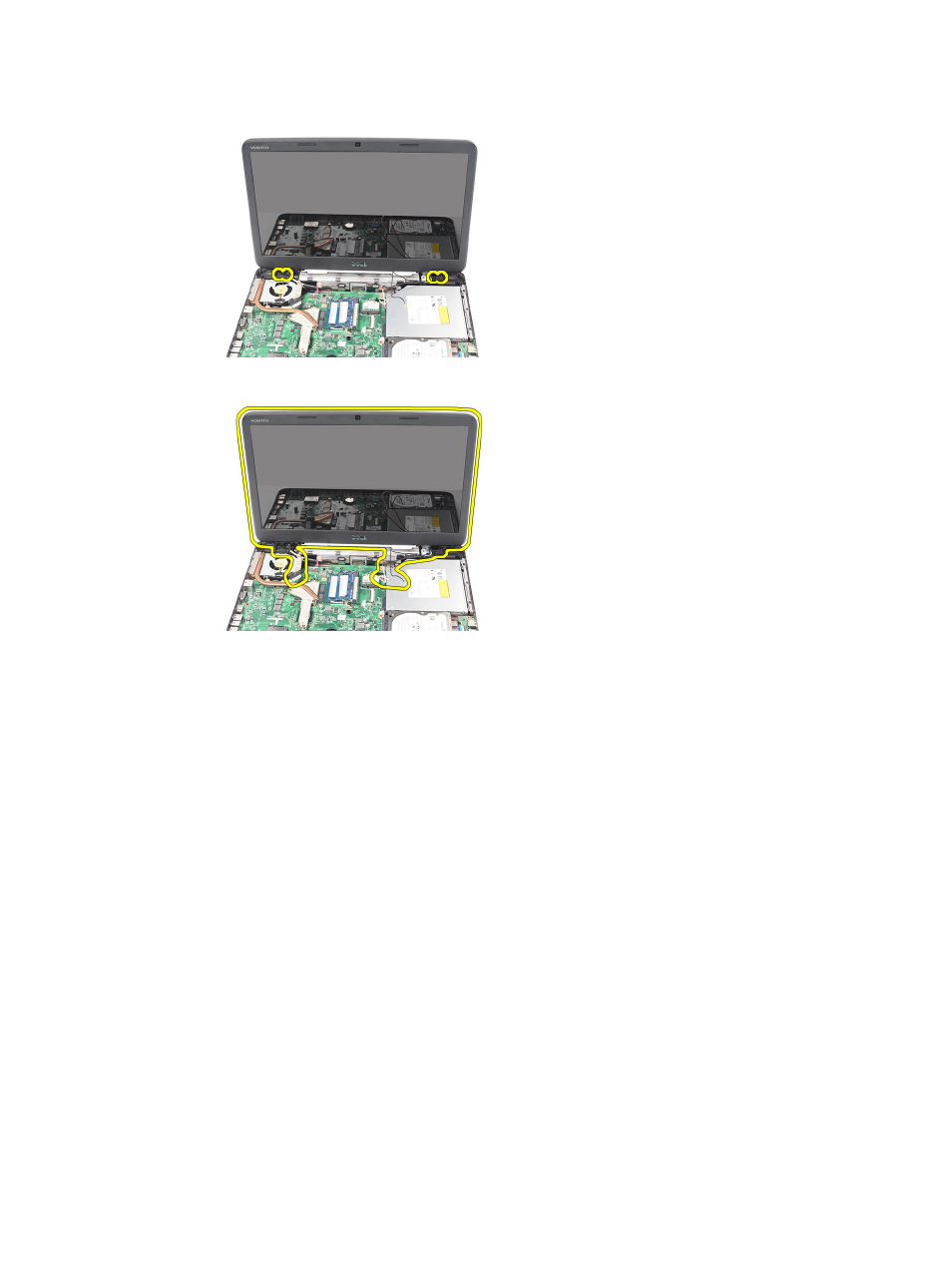

6.
Приподнимите
дисплей в сборе и снимите его с корпуса компьютера.
Установка
дисплея в сборе
1.
Вставьте
шарниры дисплея в сборе в держатели.
2.
Вверните
винт, которым крепятся оба шарнира.
3.
Подсоедините
кабель LVDS к системной плате.
4.
Уложите
антенные кабели беспроводной локальной сети WLAN, установив их в держатель, и подсоедините
антенны
к плате WLAN.
5.
Подсоедините
кабель платы USB.
6.
Установите
:
a) упор для рук
b) клавиатуру
c) крышку шарнира
d) аккумулятор
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
порта разъема подключения питания и скобы
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
31
