d) плату WLAN
e) жесткий диск
f) упор для рук
g) модуль памяти
h) оптический дисковод
i) клавиатуру
j) карту памяти SD
k) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
дисплея в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) крышку шарнира
c) клавиатуру
d) упор для рук
3.

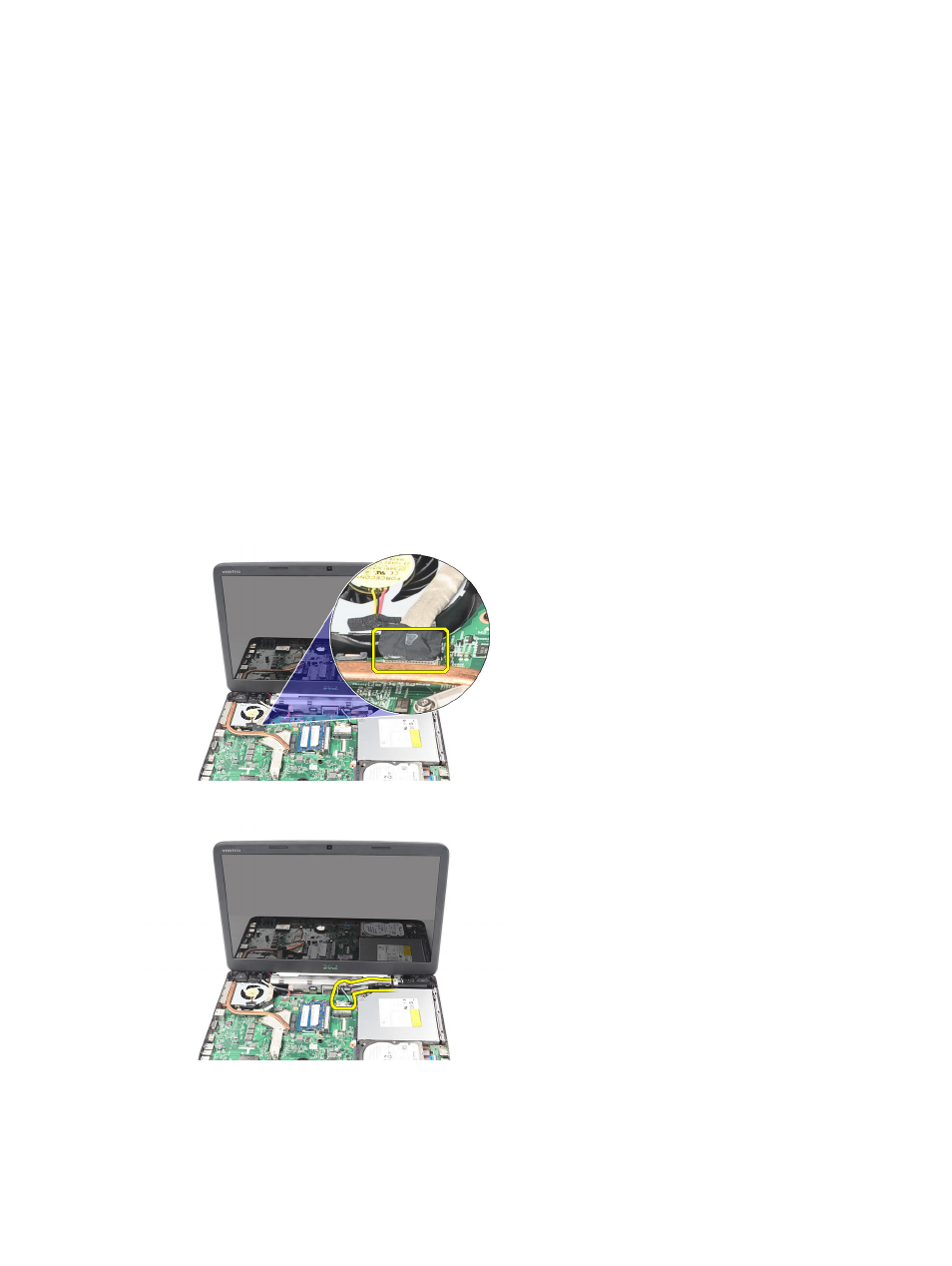

Отсоедините
кабель низковольтной дифференциальной передачи сигналов (LVDS) от системной платы.
4.
Отсоедините
антенны WLAN и высвободите из направляющего желобка на корпусе компьютера.
5.
Выверните
винты, которыми крепятся левый и правый шарниры.
30
