Установка крышки шарнира, Извлечение системной платы – Инструкция по эксплуатации Dell Precision M4800
Страница 43
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) жесткий диск
g) упор для рук
h) дисплей в сборе
3.

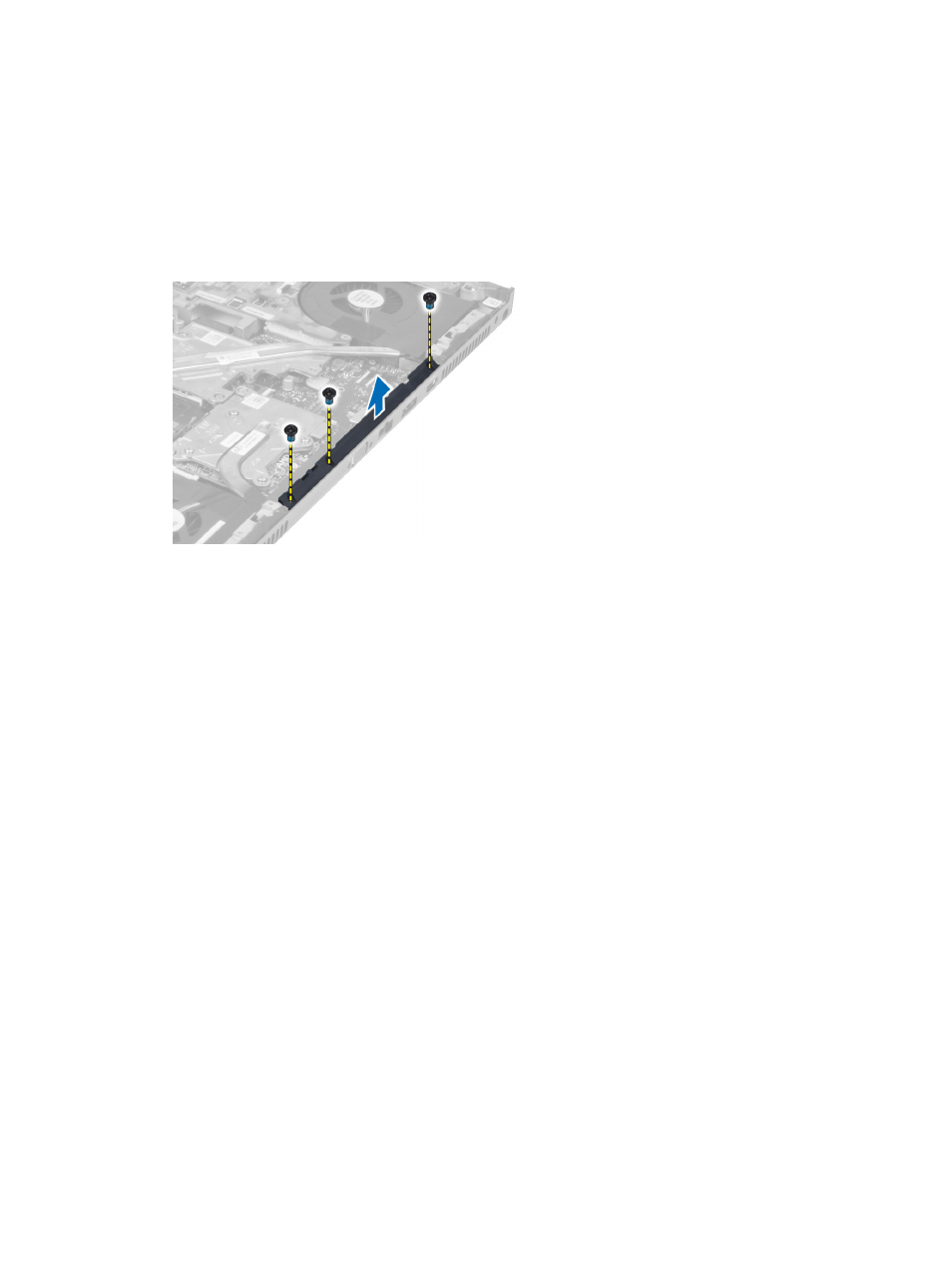

Выкрутите
винты, крепящие крышку шарнира к компьютеру. Снимите крышку шарнира.
Установка
крышки шарнира
1.
Установите
крышку шарнира в соответствующее место в компьютере.
2.
Закрепите
крышку шарнира винтами.
3.
Установите
:
a) дисплей в сборе
b) упор для рук
c) жесткий диск
d) оптический дисковод
e) клавиатуру
f) окантовку клавиатуры
g) нижнюю крышку
h) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
системной платы
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) Плата ExpressCard
c) батарею
d) нижнюю крышку
e) окантовку клавиатуры
43
