Установка дисплея в сборе, Снятие крышки шарнира – Инструкция по эксплуатации Dell Precision M4800
Страница 42
Установка
дисплея в сборе
1.
Затяните
винты, чтобы зафиксировать дисплей в сборе.
2.
Подсоединить
кабели камеры и LVDS к соответствующим разъемам на системной плате.
3.
Установить
на место кронштейн кабеля LVDS и зафиксировать его винтами.
4.
Проденьте
кабели антенн беспроводных интерфейсов через направляющее отверстие в корпусе.
5.
Затяните
винты в нижней и задней части корпуса компьютера.
6.
Уложите
кабели антенн и подсоедините их к соответствующим разъемам.
7.
Установите
:
a) упор для рук
b) жесткий диск
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
f) нижнюю крышку
g) батарею
8.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

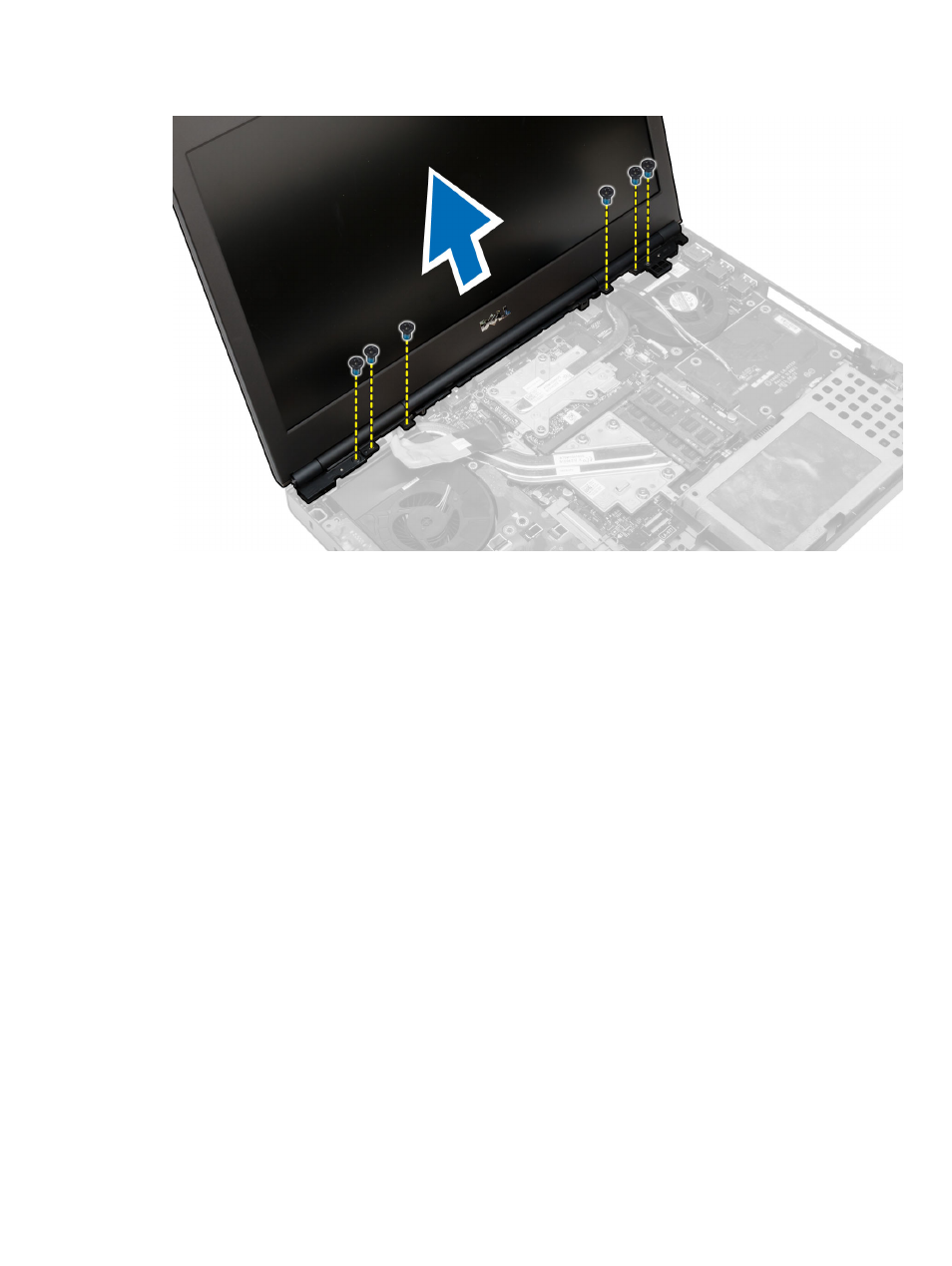

Снятие
крышки шарнира
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
42
