180
Установка и снятие компонентов
Установка узла вентилятора процессора и радиатора
ВНИМАНИЕ: При установке вентилятора убедитесь в том, что
провода между системной платой и вентилятором не перекручены.
1 Вставьте невыпадающие винты узла вентилятора процессора и
радиатора в четыре металлические стойки на системной плате
с отверстиями для винтов.
ПРИМЕЧАНИЕ: Узел вентилятора процессора и радиатора в вашем
компьютере может выглядеть иначе, чем на приведенной выше
иллюстрации.
2 Затяните четыре невыпадающих винта.
ПРИМЕЧАНИЕ: Убедитесь в правильной посадке и креплении
узла вентилятор процессора/радиатор.
3 Подключите кабель узла вентилятора процессора и радиатора к
системной плате (см. раздел “Элементы системной платы” на стр. 124).
4 Закройте крышку компьютера (см. “Замена крышки корпуса
компьютера” на стр. 190).
5 Подключите компьютер и устройства к сети питания и включите их.

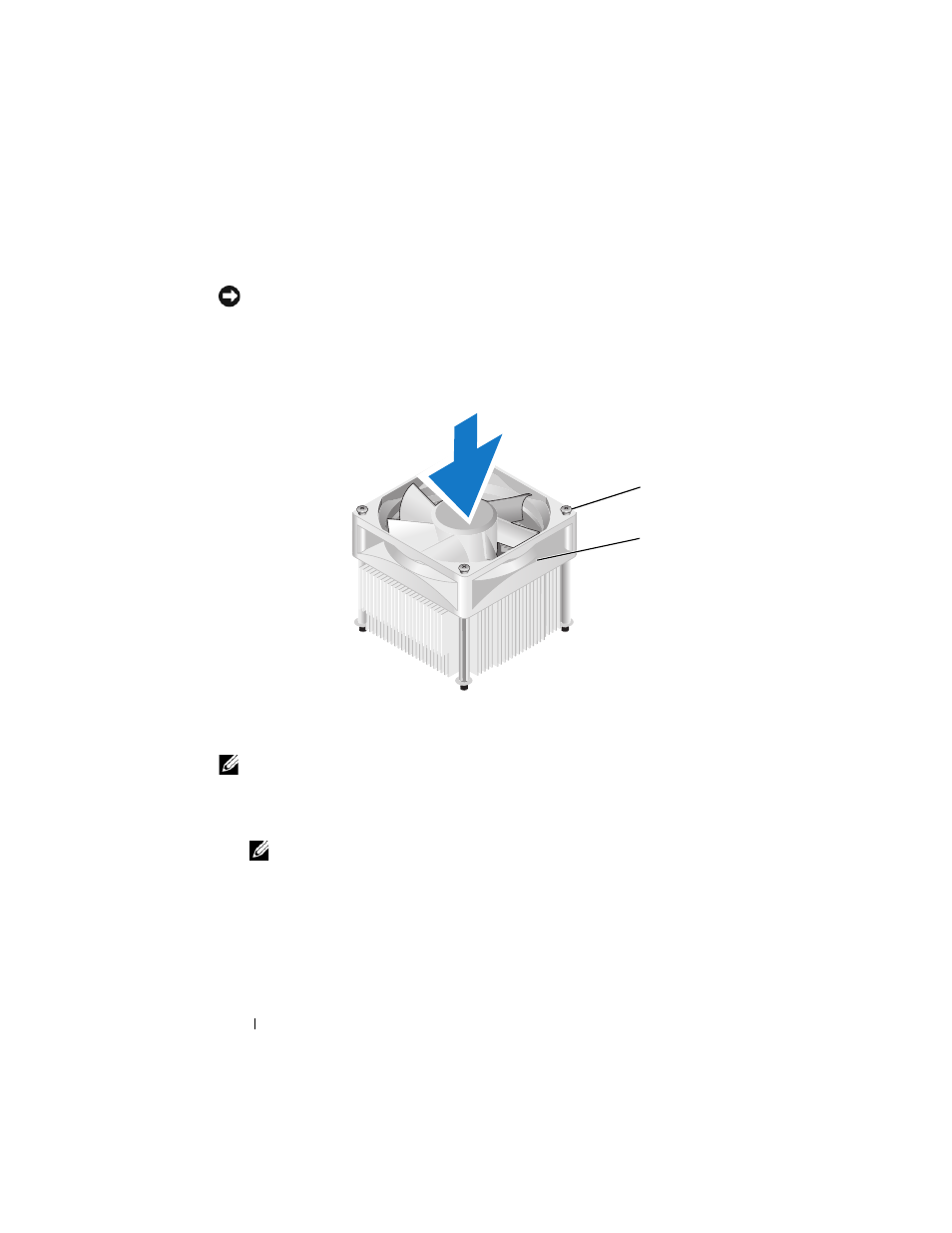

1 невыпадающие винты (4 шт.) 2 узел вентилятора
процессора и радиатора
2
1
