Установка и снятие компонентов
177
Установка панели ввода/вывода
1 Поместите панель ввода/вывода в гнездо.
ВНИМАНИЕ: При вставке панели ввода/вывода в компьютер
соблюдайте осторожность, чтобы не повредить кабельные соединения
и направляющие зажимы.
2 Наставьте и продвиньте зажим панели ввода/вывода в гнездо зажима
панели ввода/вывода.
3 Поставьте на место и затяните винт, крепящий панель ввода/вывода.
4 Вновь подсоедините все кабели к системной плате.
5 Установите на место лицевую панель (см. “Замена лицевой панели”
на стр. 144).

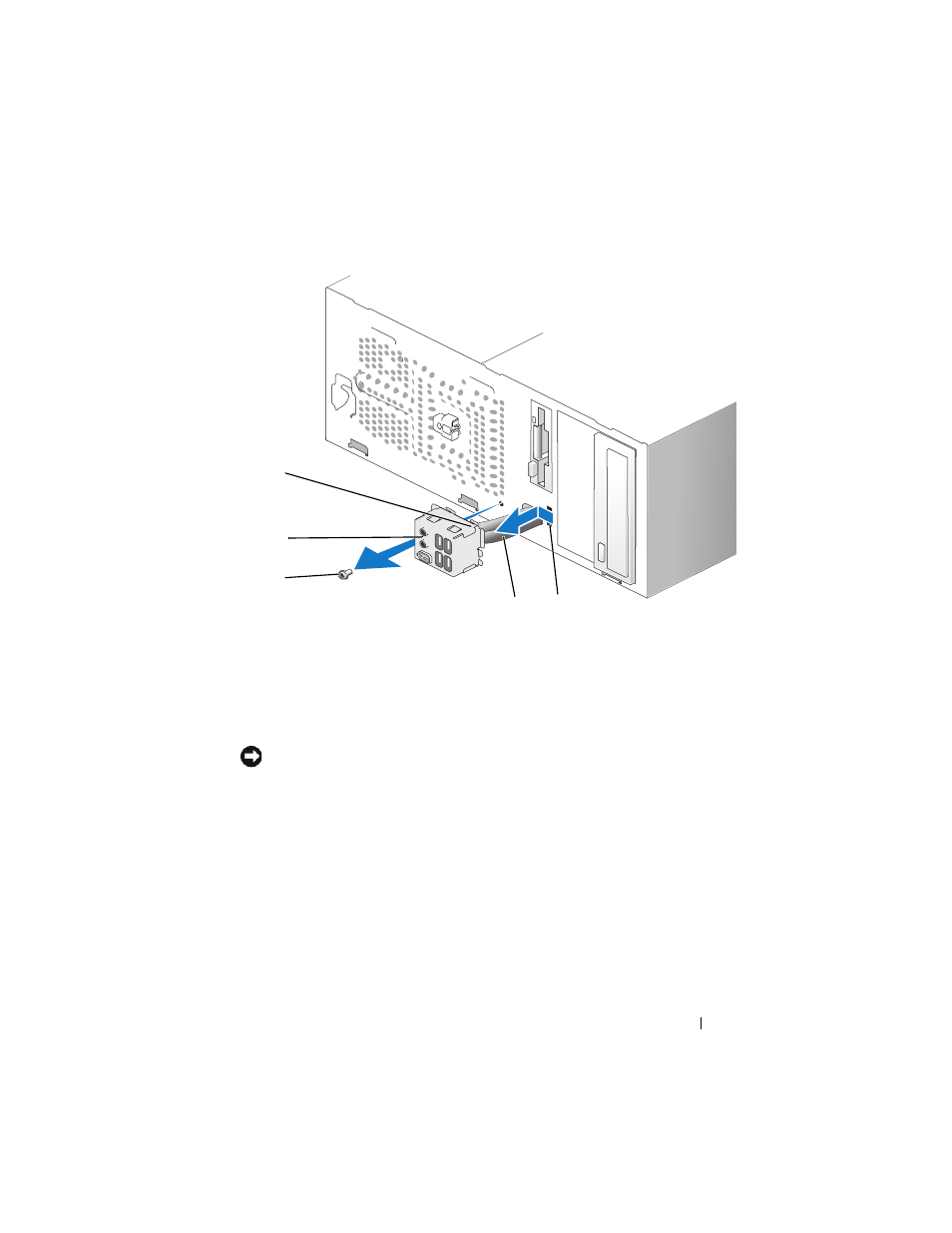

1 зажим панели
ввода/вывода 2 панель ввода/вывода 3 винт
4 кабели 5 гнездо зажима панели ввода/вывода
1
2
3
4 5
