Снятие шарниров дисплея, Установка шарниров дисплея, Снятие – Инструкция по эксплуатации Dell Vostro 2521
Страница 29: Шарниров дисплея, Установка
d) оптический дисковод
e) жесткий диск
f) модуль памяти
g) cъемную панель
h) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
шарниров дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) cъемную панель
c) модуль памяти
d) жесткий диск
e) оптический дисковод
f) клавиатура
g) упор для рук
h) дисплей в сборе
i) лицевую панель дисплея

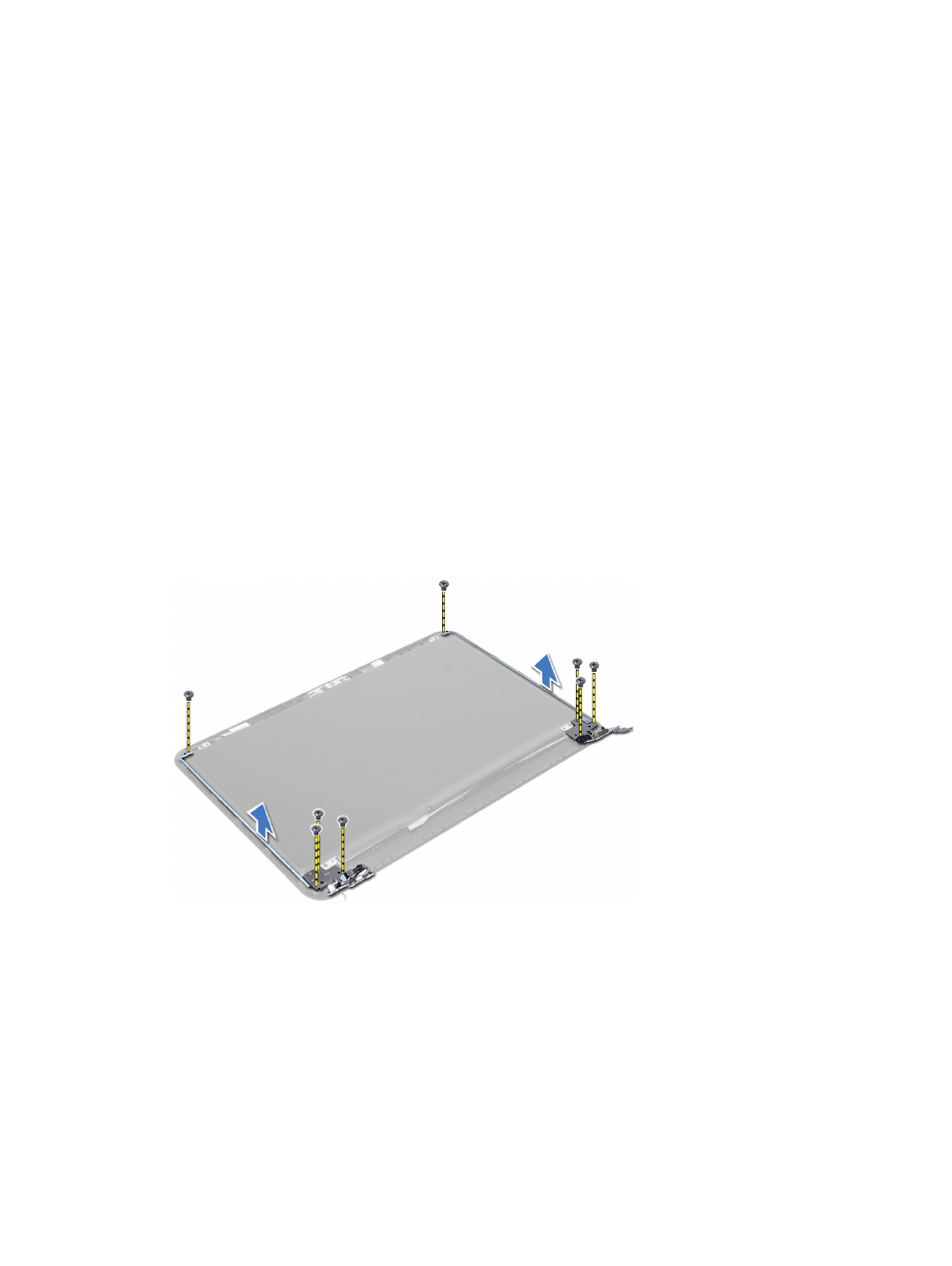

3.
Выверните
винты, которыми крепления и шарниры дисплея крепятся к панели дисплея.
4.
Снимите
шарниры дисплея с панели дисплея.
Установка
шарниров дисплея
1.
Установите
шарнир дисплея на его место, расположенное на панели дисплея.
2.
Затяните
винты, крепящие шарнир дисплея к панели дисплея.
3.
Установите
:
a) лицевую панель дисплея
b) дисплей в сборе
c) упор для рук
29
