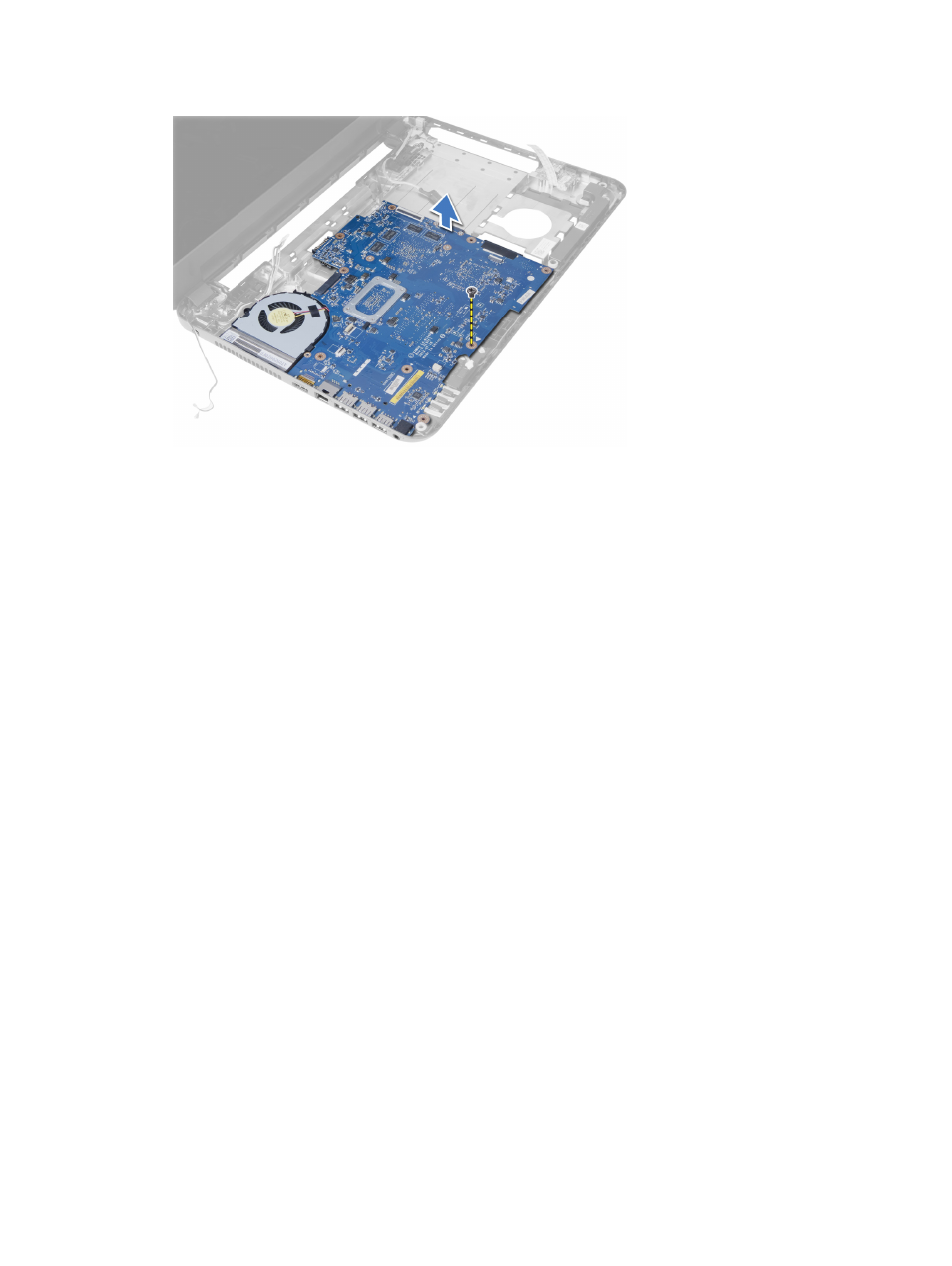

Установка
системной платы
1.
Установите
системную плату в соответствующий отсек компьютера.
2.
Затяните
винт, чтобы прикрепить системную плату к корпусу компьютера.
3.
Подсоедините
данный кабель к соответствующему разъему на системной плате.
a) Кабель входа для подключения внешнего блока питания
b) кабель динамика
c) кабель платы ввода-вывода
4.
Подключите
кабель дисплея к системной плате.
5.
Наложите
ленту, чтобы прикрепить кабель дисплея к системной плате.
6.
Установите
:
a) мини-плату беспроводной сети
b) упор для рук
c) клавиатура
d) оптический дисковод
e) карту SD
f) жесткий диск
g) модуль памяти
h) cъемную панель
i) аккумулятор
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
батареи типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) cъемную панель
c) модуль памяти
