Dell Latitude E6230 - Инструкция (Страница 39)

b) динамики
c) вентилятор радиатора
d) модуль Bluetooth
e) клавиатуру
f) упор для рук
g) нижнюю крышку
h) аккумулятор
i) ExpressCard (плата ExpressCard)
j) карту SD
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение каркаса смарт-карты
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) нижнюю крышку
e) упор для рук
f) клавиатуру
g) вентилятор радиатора
h) модуль Bluetooth
i) динамики
j) дисплей в сборе
k) нижняя часть шасси
l) системную плату

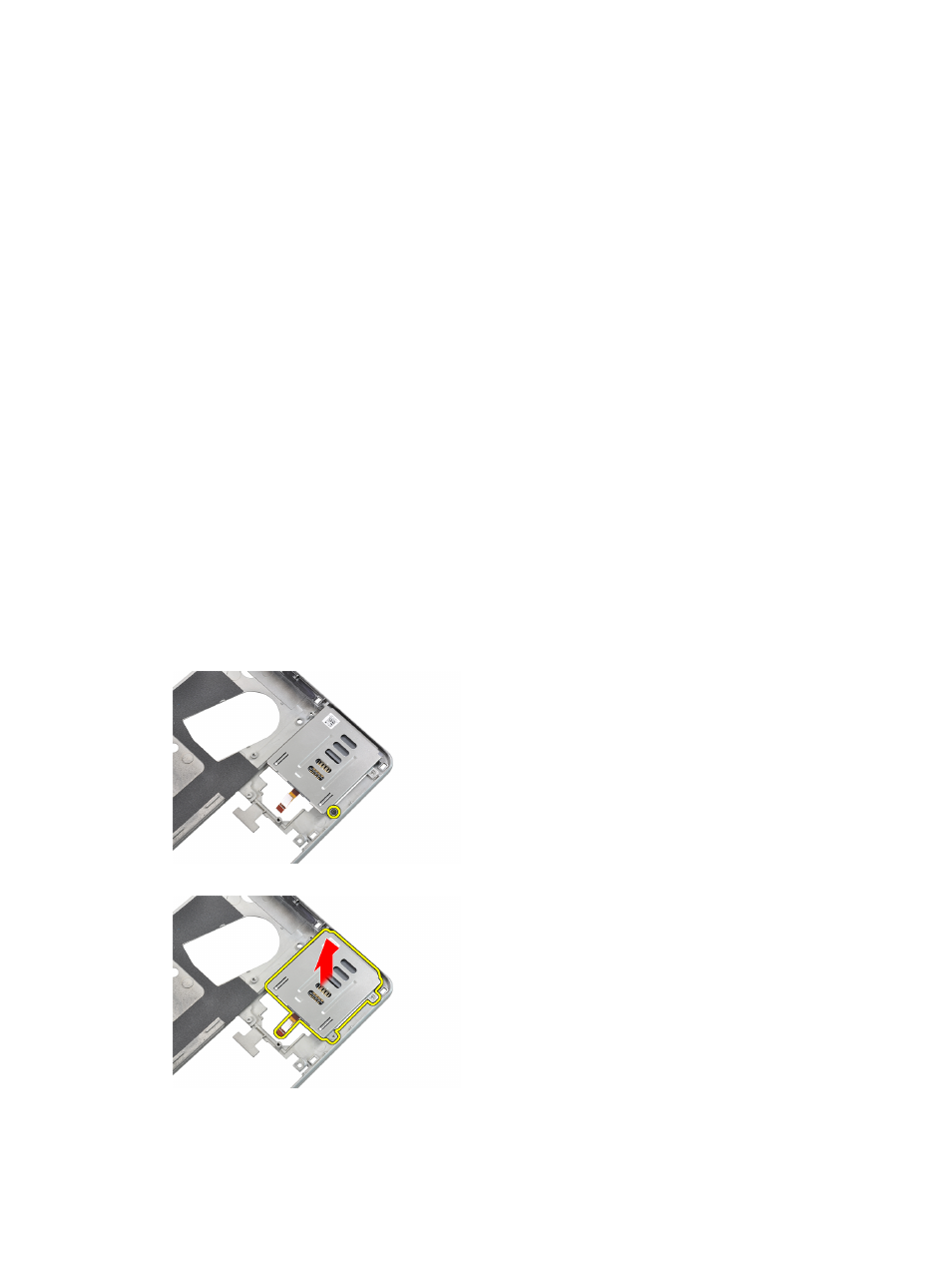

3. Выверните винт, которым каркас смарт-карты крепится к корпусу компьютера.
4. Извлеките каркас смарт-карты.
39
