Страница 24: Платы беспроводной локальной сети (wlan), Снятие, Вентилятора радиатора

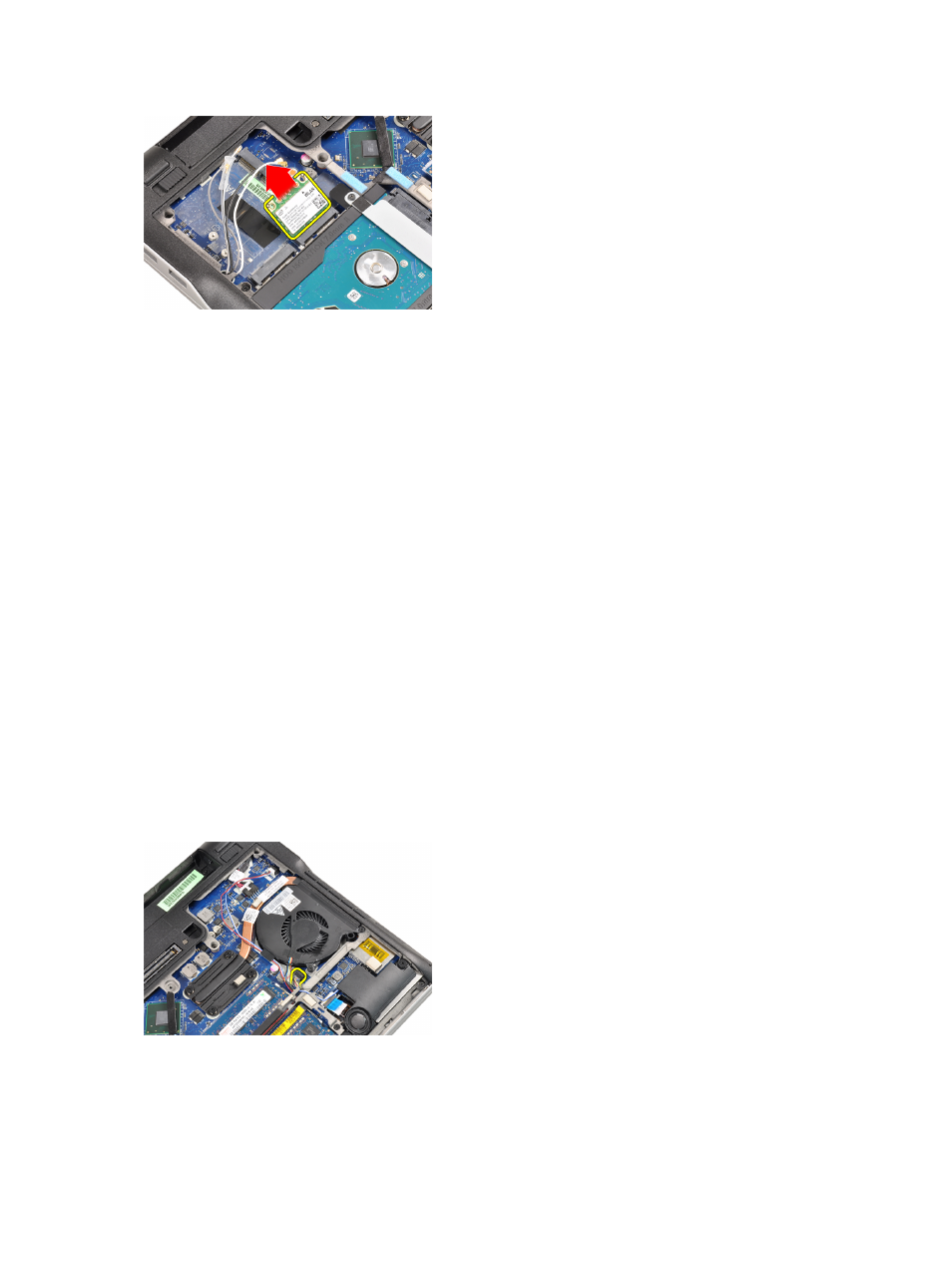

Установка
платы беспроводной локальной сети (WLAN)
1.
Вставьте
плату WLAN в соответствующий разъем под углом в 45 градусов.
2.
Затяните
винт, которым плата WLAN крепится к корпусу компьютера.
3.
Подсоедините
антенные кабели к соответствующим разъемам, обозначенным на плате WLAN.
4.
Установите
:
a) нижнюю крышку
b) аккумулятор
c) ExpressCard (плата ExpressCard)
d) карту SD
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
вентилятора радиатора
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) нижнюю крышку
3.
Отсоедините
кабель вентилятора радиатора.
4.
Выверните
винты, которыми вентилятор радиатора крепится к корпусу компьютера.
24
