7
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ (СОЕДИНЕНИЯ)
СОЕДИНЕНИЯ

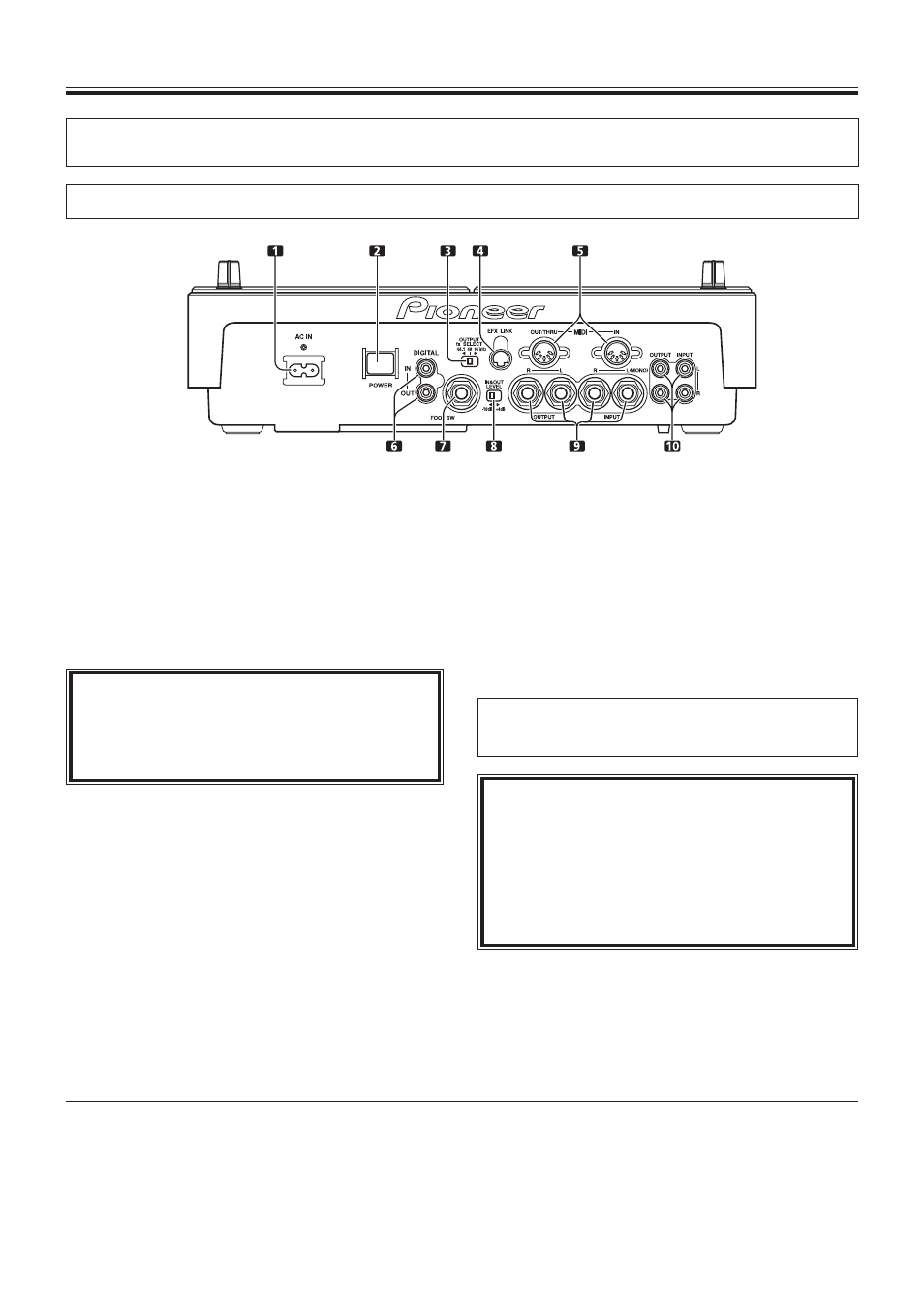

Задняя панель
1 Входной разъем электропитания (AC IN)
Для соединения этого разъема с розеткой пользуйтесь прилагаемым проводом.
Выключатель питания (POWER).
Селектор частоты дискретизации цифрового выхода (OUTPUT
fs SELSECT)
Используется для смены частоты дискретизации (44.1 кГц / 48 кГц / 96 кГц) циф-
рового выхода
Входной/выходной разъем связи (EFX LINK)
Когда с помощью входящего в комплект кабеля цифровой связи этот разъем соеди-
нен с микшером DJM-1000 (с поддержкой цифровой связи), можно задействовать
функции цифровой связи, открывающие перед вами новые возможности.
ВНИМАНИЕ!
Для подключения к устройству компонента с функциями цифро-
вой связи через разъем EFX LINK следует использовать ТОЛЬКО
прилагаемый кабель цифровой связи. Если к разъему по ошибке
подключить какой-нибудь другой компонент, устройство может
выйти из строя.
5. Разъемы MIDI OUT/THRU, MIDI IN
Применяются для подключения к эффектору MIDI-компонентов (см. стр. 21).
6 Цифровые входные/выходные разъемы (DIGITAL IN, DIGITAL
OUT)
Для подключения к эффектору компонентов с коаксиальными входами/выходами.
7 Гнездо для ножного переключателя (FOOT SW)
Сюда с помощью штекера диаметром 6,3 мм можно подсоединить ножной пере-
ключатель для включения/выключения эффектов. Ножные переключатели бывают
разных типов – с нажатием на включение, с нажатием на выключение, с фиксацией
включения/выключения.
8 Переключатель коэффициента усиления входного/выходного
сигнала (IN&OUT LEVEL)
Используется для выбора коэффициента усиления входного/выходного сигнала (-
10 дБ / +4 дБ).
9 Входные/выходные аудиоразъемы.
Для штекеров 6,3 мм. При работе с монофоническим источником сигнал левого ка-
нала подается на оба выходных канала – левый и правый. Аудиосигналы проходят
через устройство даже в том случае, если отключено питание.
10 Входные/выходные аудиоразъемы.
Предназначены для штекеров типа RCA.
Аудиосигналы проходят через устройство даже в том случае, если отключено пи-
тание.
Перед тем, как подключать устройства или менять соедине-
ния, выключите питание и выньте вилку провода из розетки.
Эти же предосторожности уместны и в случае смены положе-
ния переключателей IN & OUT LEVEL и OUTPUT fs SELECT.
Если через кабель, подключенный к 6,3-мм гнезду левого канала, подается
монофонический сигнал, выводить сигнал можно через два канала – левый и
правый.
После выполнения всех соединений вставьте провод в розетку или в разъем
питания на задней панели усилителя.
Информация о том, как пользоваться MIDI-
разъемами, приводится на странице 1.
ВНИМАНИЕ!
Не создавайте соединений, которые образуют замкнутые контуры
сигнала, так как это может вызвать осцилляцию цепи и повредить
громкоговорители.
[Примеры недопустимых соединений]
Не соединяйте выход DJ-микшера с входом эффектора и одно-
временно выход эффектора с входом того же микшера.
Не соединяйте выход SEND (Посыл) DJ-микшера с входом эф-
фектора и выход эффектора с входом микшера – только с разъ-
емом RETURN (Возврат).
•
•
■
•
•
Замечания по установке
Избегайте ставить эффектор на усилитель, рядом с прожекторами или другими
приборами, излучающими тепло: длительное воздействие тепла может повре-
дить эффектор.
Располагайте устройство как можно дальше от тюнеров и телевизоров. Уста-
новленное рядом оно может генерировать шум и искажать изображение.
•
•
Чистка устройства
Протирайте устройство мягкой сухой тканью. Для удаления сильного загрязнения
смочите мягкую ткань в слабом растворе нейтрального моющего средства (раство-
ренного в пяти-шести частях воды), хорошо отожмите ткань и загрязненные места
корпуса. После этого возьмите другой кусок ткани и протрите устройство досуха.
Не используйте летучих жидкостей, таких как бензин или растворители, которые
могут повредить поверхность устройства.
