1
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ (СРЕДСТВА УПРАВЛЕНИЯ И ФУНКЦИИ)
СРЕДСТВА УПРАВЛЕНИЯ И ФУНКЦИИ

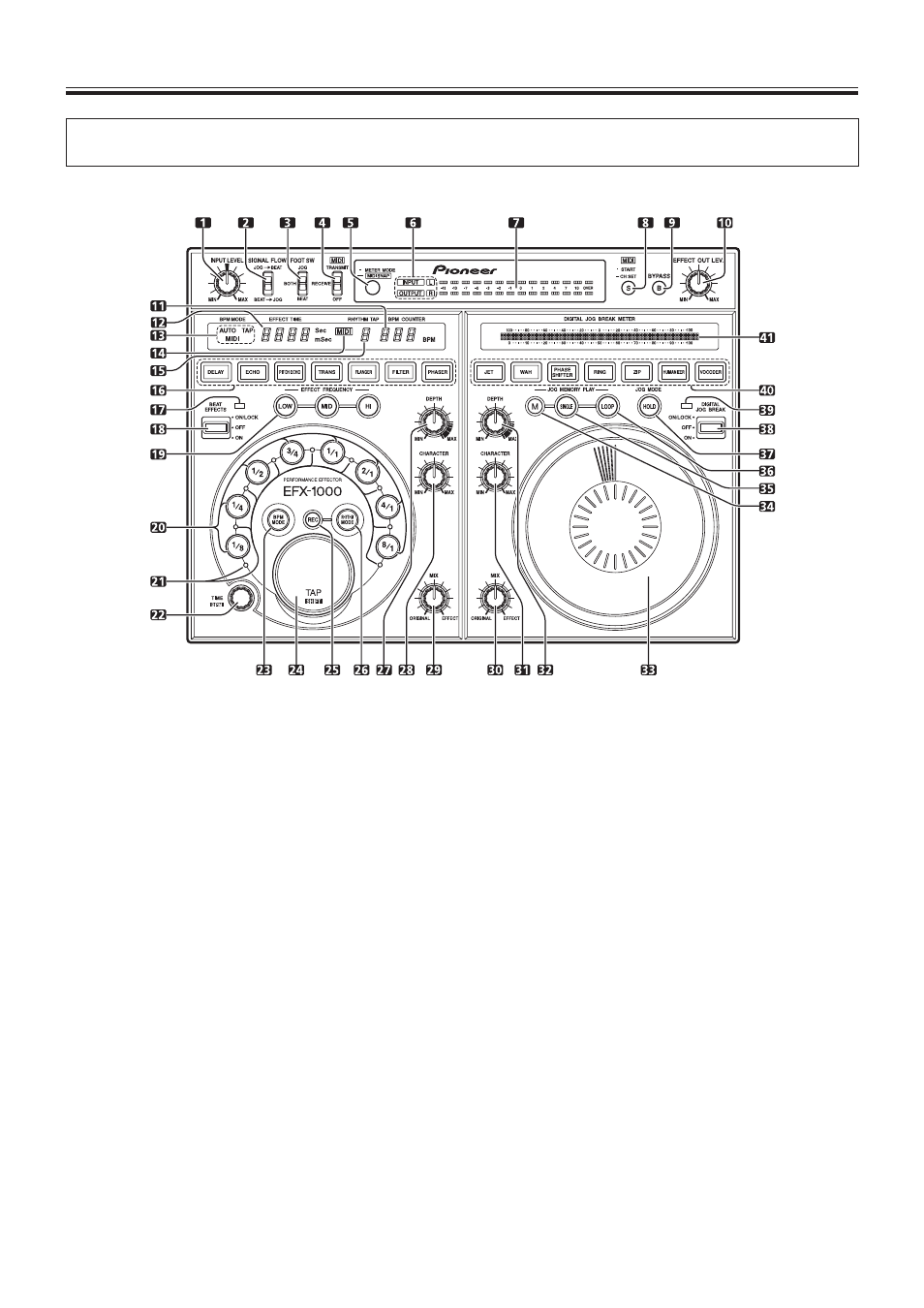

Панель управления
1 Регулятор INPUT LEVEL
Служит для настройки уровня входного сигнала. Диапазон регулировки от -
∞ до
+9 дБ для аналогового сигнала и от -
∞ до 0 – для цифрового.
Переключатель SIGNAL FLOW
Для выбора пути следования сигнала от секции тактовых эффектов (BEAT) к
секции дискового манипулятора (JOG) или наоборот.
JOG ➞ BEAT:
Сигнал проходит через секцию дискового манипулятора и поступает в секцию
тактовых эффектов.
BEAT ➞ JOG:
Сигнал проходит через секцию тактовых эффектов и поступает в секцию дисково-
го манипулятора.
Селектор режимов ножного переключателя (FOOT SW)
Позволяет выбрать, какая функция должна контролироваться (включаться/выклю-
чаться) подсоединенным к устройству ножным переключателем в виде педали.
BEAT:
Ножной переключатель контролирует функцию тактовых эффектов (включение/вы-
ключение).
JOG:
Ножной переключатель контролирует функцию дискового манипулятора (включе-
ние/выключение).
BOTH:
Ножной переключатель контролирует функцию тактовых эффектов и дискового
манипулятора (включение/выключение).
Селектор режимов MIDI
Служит для выбора функции связи через MIDI-канал между компьютером и музы-
кальными инструментами или устройствами.
TRANSMIT:
Функционирует как MIDI-контроллер
RECEIVE:
Эффектор управляется MIDI-сигналами
OFF:
Функционирует как эффектор (связь отключена)
5 Кнопка переключения режима индикатора/MIDI SNAP
[Используется для переключения режимов индикатора уровня сигнала]
При последовательном нажатии кнопки производится переключение режимов ра-
боты индикатора уровня сигнала: монофонический входной и выходной сигналы,
стереофонический входной сигнал, стереофонический выходной сигнал.
[Функция MIDI Snap]
Если нажать эту кнопку, когда для MIDI-связи выбран режим [TRANSMIT],
на внешнее MIDI-устройство будет передан «моментальный снимок» настроек
эффекта.
6 Отображение режимов функционирования индикатора уров-
ня сигнала (INPUT, OUTPUT, L, R)
Отображение входного и выходного монофонического сигналов:
Горят индикаторы [INPUT] и [OUTPUT].
Отображение входного стереофонического сигнала:
Горят индикаторы [INPUT] и [L], [R].
Отображение выходного стереофонического сигнала:
Горят индикаторы [OUTPUT] и [L], [R].
7 Индикатор уровня сигнала
8 Кнопка/индикатор MIDI START/CH SET
[MIDI START]
Если нажать эту кнопку, когда для MIDI-связи выбран режим [TRANSMIT], пода-
ется MIDI-сигнал пуска/остановки.
Индикатор горит ровным светом при пуске, и гаснет при остановке.
[Установка MIDI-канала (CH SET)]
Если нажать эту кнопку, когда для MIDI-связи выбран режим [TRANSMIT] или
[RECEIVE], индикатор MIDI начинает мигать и включается режим настройки MIDI.
