3. оптический дисковод
4. кнопка открытия лотка оптического дисковода
5. разъемы USB 2.0 (3)
6. индикатор работы жесткого диска
7. разъем для микрофона
8. разъем для наушников
9. диагностические индикаторы (4)
10. оптический дисковод (дополнительно)
11. кнопка открытия лотка оптического дисковода
(дополнительно)
12. защелка крышки доступа к жесткому диску
13. защелка блока питания
14. разъем питания
15. слоты для плат расширения (2)
16. проушина для навесного замка
17. гнездо для защитного тросса
18. Задняя панель:
19. активные слоты плат расширения (5)
20. пустое гнездо
ПРИМЕЧАНИЕ : Слоты расширения PCIe (№15) активны только в том случае, если установлен второй ЦП.

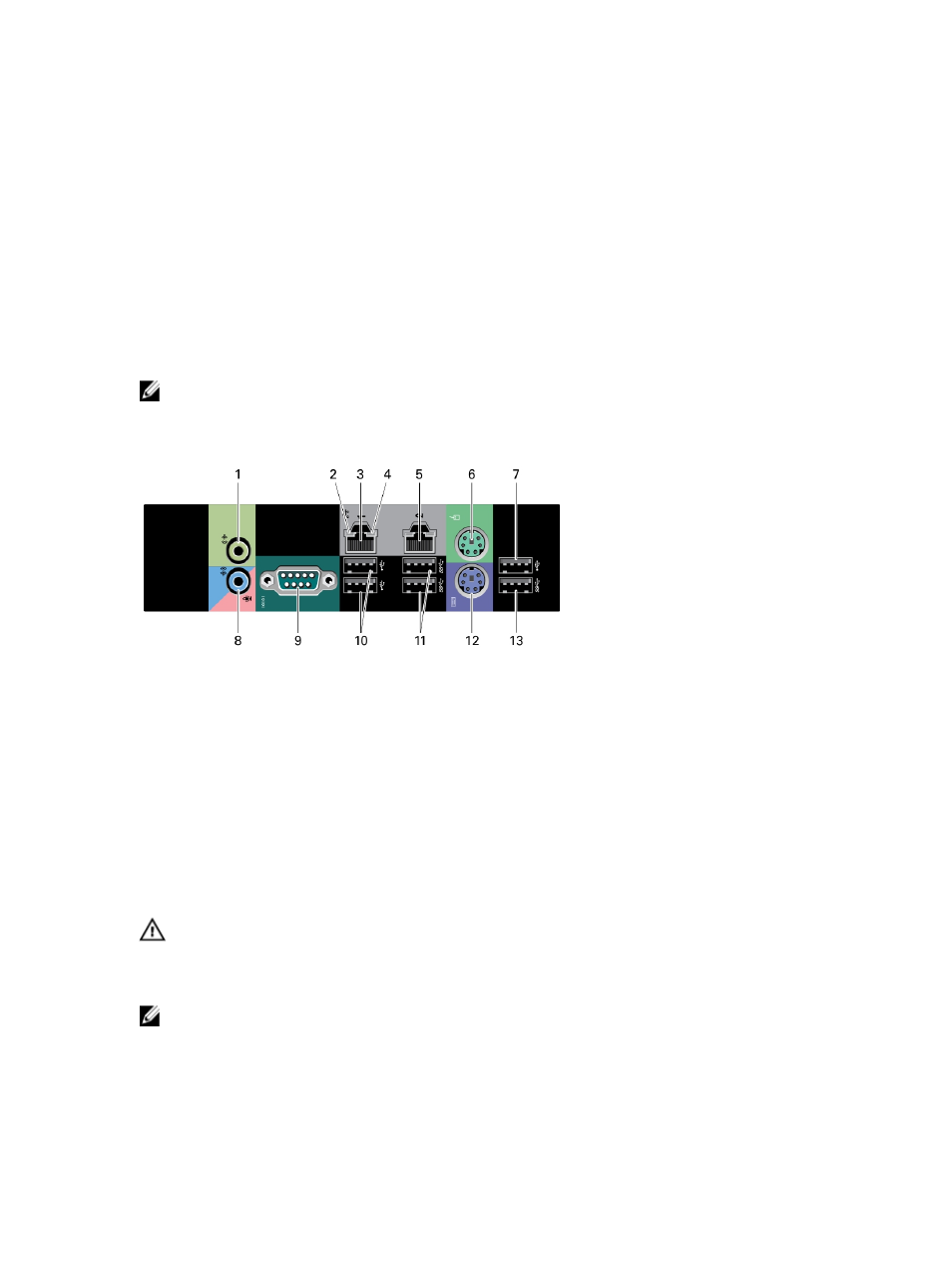

T7610 — Задняя панель
Рисунок 4. Вид задней панели
1. разъем линейного выхода
2. индикатор целостности сетевого канала
3. штекеры сетевого адаптера
4. индикатор сетевой активности
5. штекеры сетевого адаптера
6. разъем мыши PS/2
7. разъем USB 2.0 8. разъем линейного входа/разъем для микрофона
9. разъем последовательного порта
10. разъемы USB 2.0 (2)
11. разъемы USB 3.0 (2)
12. разъем клавиатуры PS/2
13. разъем USB 3.0
Быстрая настройка
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению операций данного раздела,
ознакомьтесь с указаниями по технике безопасности, прилагаемыми к компьютеру.
Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
веб -узле www.dell.com/regulatory_compliance
ПРИМЕЧАНИЕ : Некоторые устройства могут не входить в комплект поставки, если вы их не заказали.
1. Подсоедините сетевой кабель (или сетевые кабели) (заказываются дополнительно).
