Dell Precision Workstation T3610/T5610/T7610

Информация

по установке и функциям

О

предостережениях

ПРЕДУПРЕЖДЕНИЕ

: ОСТОРОЖНО! Указывает на потенциальную опасность повреждения

оборудования

, получения травмы или на угрозу для жизни.

T3610/T5610 — Передний и задний виды

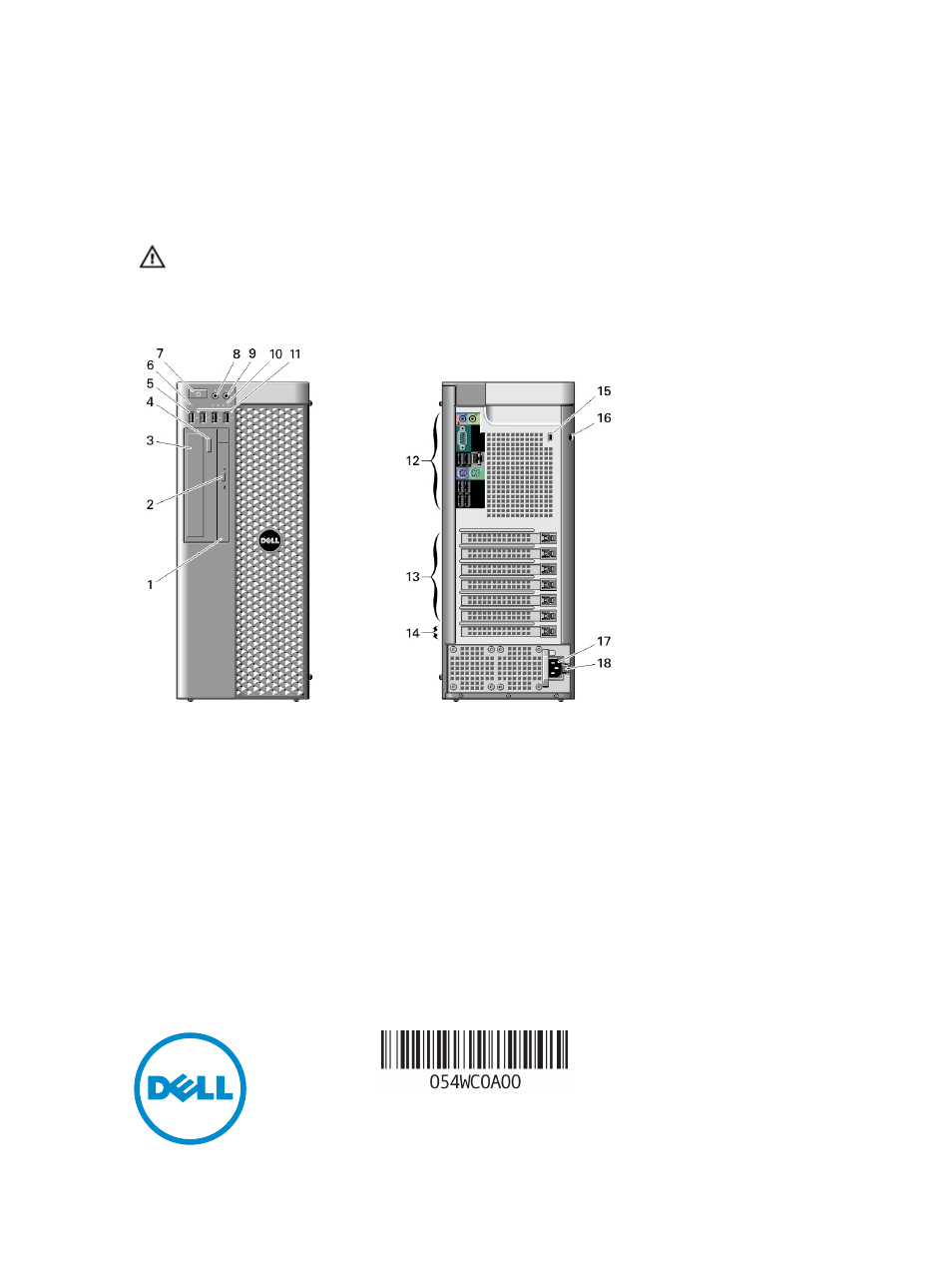

Рисунок

1. Вид T3610/T5610 спереди и сзади

1. оптический дисковод
2. кнопка открытия лотка оптического дисковода
3. оптический дисковод (дополнительно)
4. кнопка открытия лотка оптического дисковода

(дополнительно)

5. разъем USB 3.0
6. индикатор работы диска
7. кнопка питания, индикатор питания
8. разъем для микрофона
9. разъем для наушников

10. диагностические индикаторы (4)

11. разъемы USB 2.0 (3)
12. Задняя панель:
13. активные слоты плат расширения (6)
14. пустое гнездо
15. гнездо для защитного тросса
16. проушина для навесного замка
17. разъем питания
18. защелка блока питания

нормативная

модель: D01T, D02X

нормативный

тип: D01T004, D01T003, D02X002

2013- 05
