Плата с индикаторами состояния
Dell™ Studio XPS™ 1340 Руководство по обслуживанию
Извлечение платы с индикаторами состояния
Установка платы с индикаторами состояния
Извлечение платы с индикаторами состояния
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе
.
2.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
3.
Отсоедините кабель платы с индикаторами состояния от разъема на системной плате
.
4.
Выверните винт
, которым плата с индикаторами состояния крепится к основанию компьютера.
5.
Приподнимите плату с индикаторами состояния и извлеките ее из компьютера
.
Установка платы с индикаторами состояния
1.
Установите плату с индикаторами состояния на основание компьютера
.
2.
Вверните обратно винт
, которым плата с индикаторами состояния крепится к основанию компьютера.
3.
Подсоедините кабель индикатора состояния к разъему на системной плате
.
4.
Установите упор для рук
(см. раздел
Установка упора для рук
).
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности см. на главной странице раздела
«Соответствие нормативным требованиям» по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда заземлитесь
, используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера
(например, к задней панели).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Подготовка к работе с
внутренними компонентами компьютера
) перед началом работ с внутренними компонентами компьютера.

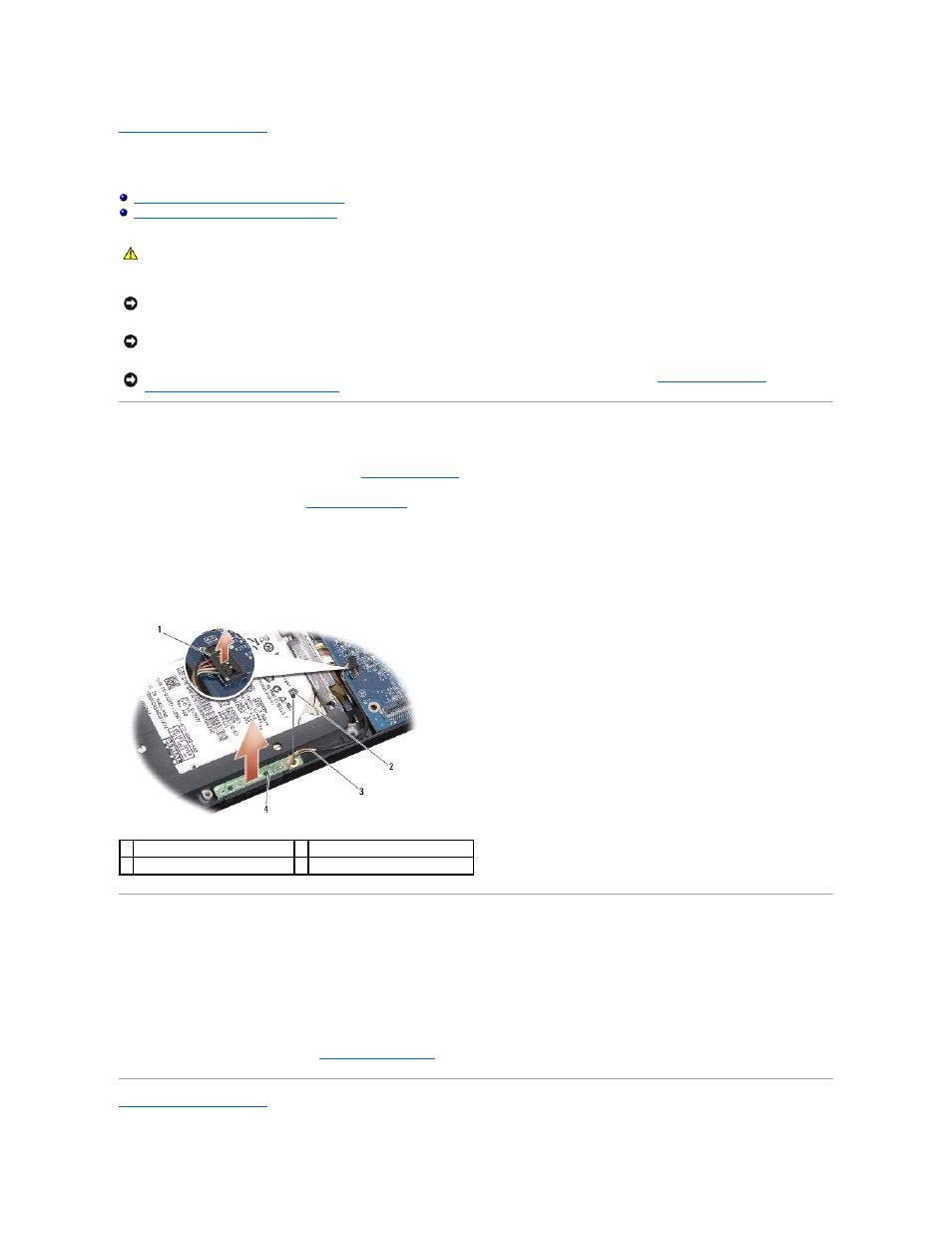

1 разъем кабеля системной платы
2 винт
3 кабель индикатора состояния
4 плата с индикаторами состояния
