Установка дисплея в сборе – Инструкция по эксплуатации Dell Studio XPS 13
Страница 17
7.
Выверните заземляющий винт кабеля дисплея
, которым кабель заземления дисплея крепится к системной плате.
8.
Отсоедините кабель дисплея
, кабель индикатора питания и кабель камеры от соответствующих разъемов на системной плате и извлеките
кабели из направляющих желобков
.
9.
Выверните четыре винта
(по два с каждой стороны), которыми дисплей в сборе крепится к основанию компьютера.
10.
Снимите дисплей в сборе
.
Установка дисплея в сборе
1.
Установите дисплей в сборе в соответствующее положение и вверните обратно четыре винта
(по два с каждой стороны), которыми крепится
дисплей в сборе
.
2.
Вверните обратно заземляющий винт кабеля дисплея
, которым кабель заземления дисплея крепится к системной плате.
3.
Осторожно протяните антенные кабели мини
-платы через системную плату и уложите их в направляющие желобки.
4.
Подсоедините кабели мини
-платы к мини-плате, если это применимо (см. раздел
Установка мини
-платы
).
5.
Уложите кабель индикатора питания и кабель камеры в направляющие желобки и подсоедините кабели к соответствующим разъемам на
системной плате
.
6.
Установите оптический дисковод
(см. раздел
Установка оптического дисковода
).
7.
Установите упор для рук
(см. раздел
Установка упора для рук
).
Назад на страницу содержания
ВНИМАНИЕ
.
Во избежание повреждения полноэкранного дисплея в сборе не разрешается самостоятельно производить разборку дисплея
в сборе
.

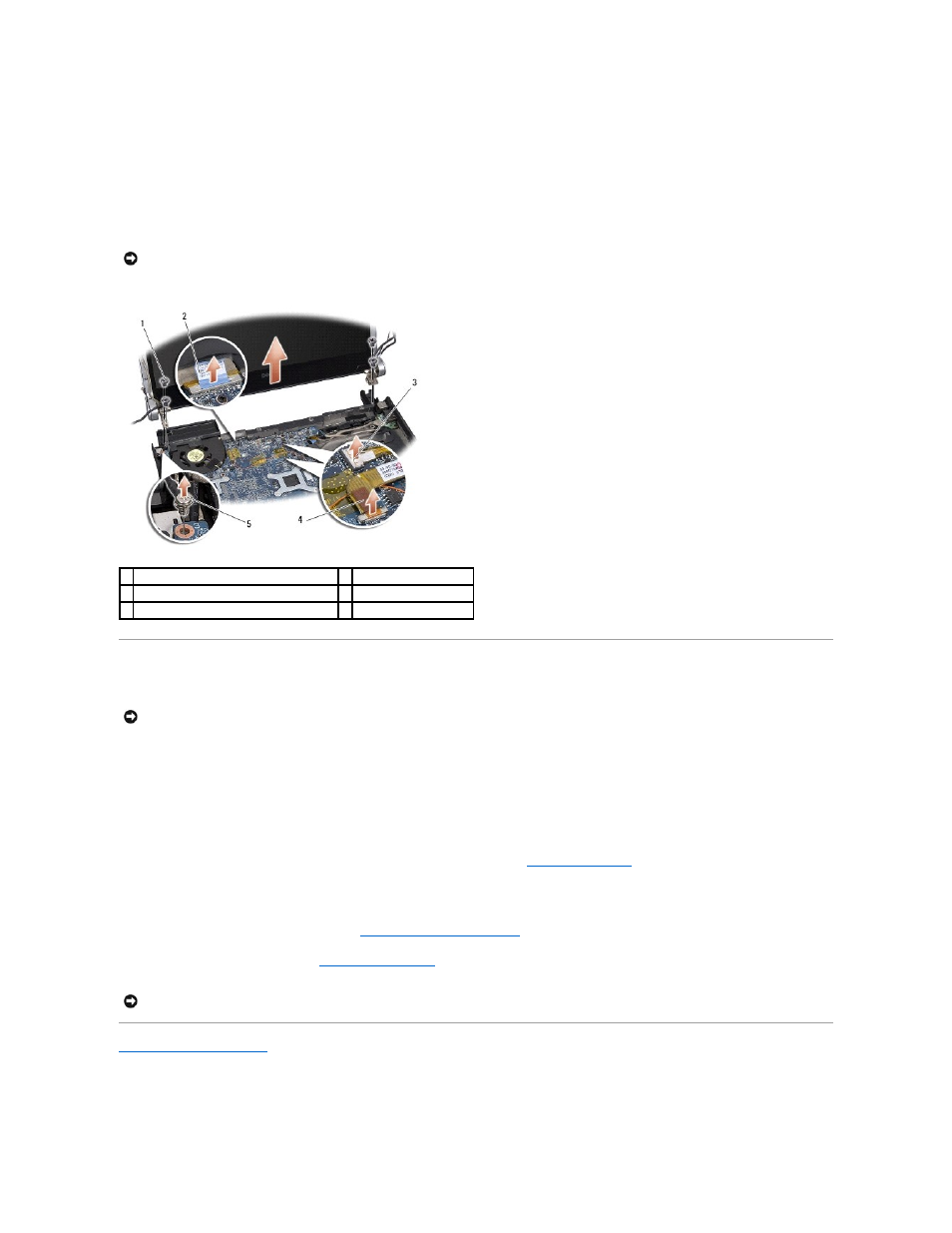

1 винты (всего 4; по 2 с каждой стороны)
2 язычок кабеля дисплея
3 разъем кабеля индикатора питания
4 разъем кабеля камеры
5 заземляющий винт кабеля дисплея
ВНИМАНИЕ
.
Во избежание повреждения полноэкранного дисплея в сборе не разрешается самостоятельно производить разборку дисплея
в сборе
.
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что какой-либо винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
