Установка мини
-платы
1.

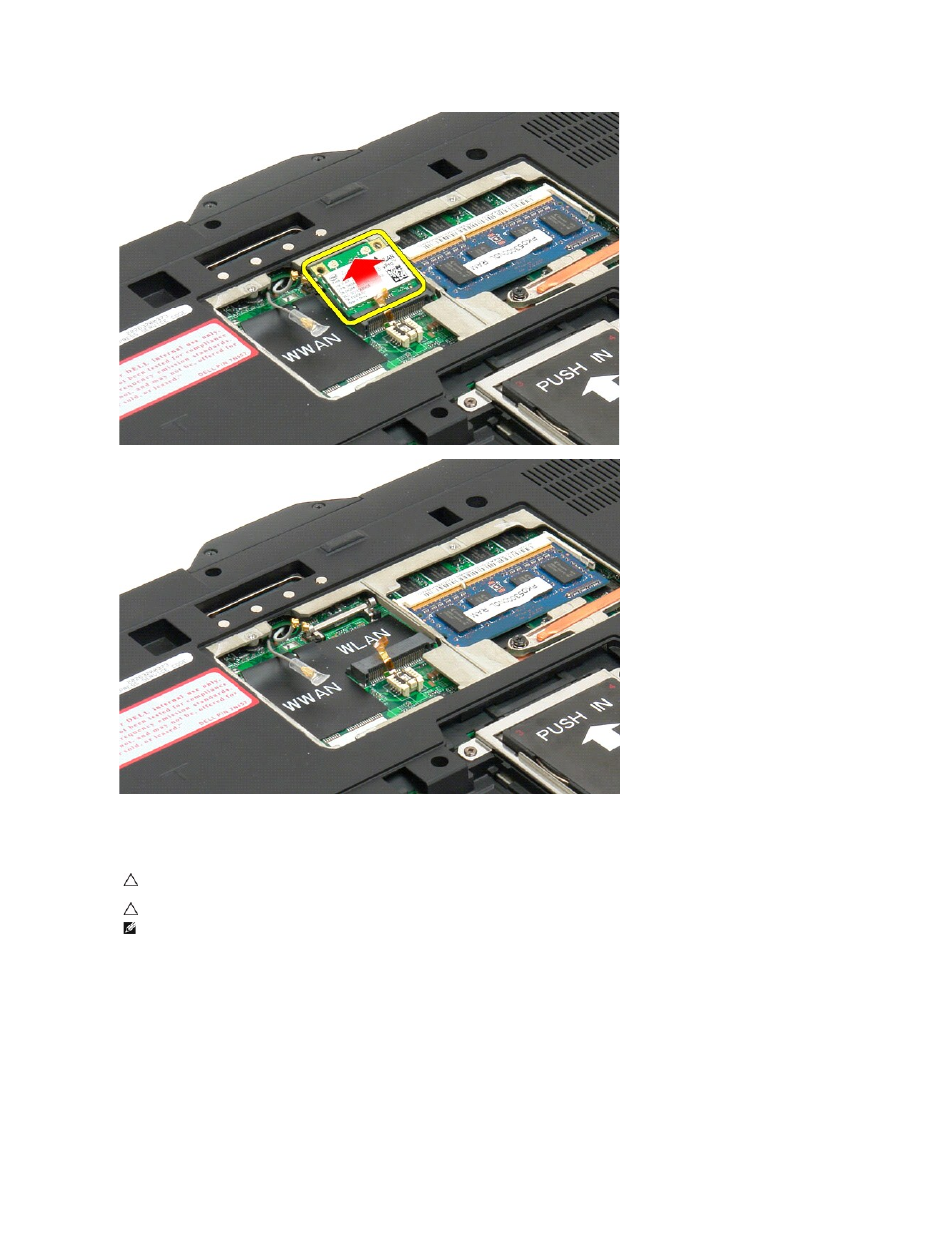

Вставьте мини
-плату в слот разъема WLAN под углом.
2.
Нажмите на плату
, чтобы она дошла до установочных штырей, и удерживайте ее в этом положении.
3.
Установите зажимы крепления
, которые удерживают плату на месте.
4.
Подсоедините соответствующие антенные кабели к устанавливаемой плате
.
l
Если на этикетке платы изображены два треугольника
(белый и черный), подсоедините белый антенный кабель к разъему, обозначенному
«
main» (основной) (белый треугольник), а черный антенный кабель подсоедините к разъему, обозначенному «aux» (вспомогательный)
(черный треугольник). Уложите оставшийся серый кабель внутрь корпуса компьютера около держателя рядом с платой.
l
Если на этикетке платы изображены три треугольника
(белый, черный и серый), подсоедините белый антенный кабель к белому
треугольнику
, черный антенный кабель - к черному треугольнику, а серый антенный кабель - к серому треугольнику.
ПРЕДУПРЕЖДЕНИЕ
. Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если вы почувствуете
сопротивление
, проверьте разъемы на плате и на системной плате, и совместите плату.
ПРЕДУПРЕЖДЕНИЕ
. Во избежание повреждения мини-платы убедитесь при ее установке, что кабели не уложены под платой.
ПРИМЕЧАНИЕ
.
На слот платы методом шелкографии нанесена маркировка «
WLAN». Не устанавливайте мини-плату в слот любой другой платы.
Если вы устанавливаете плату
WWAN, вставьте плату в слот, на который методом шелкографии нанесена маркировка «WWAN».
