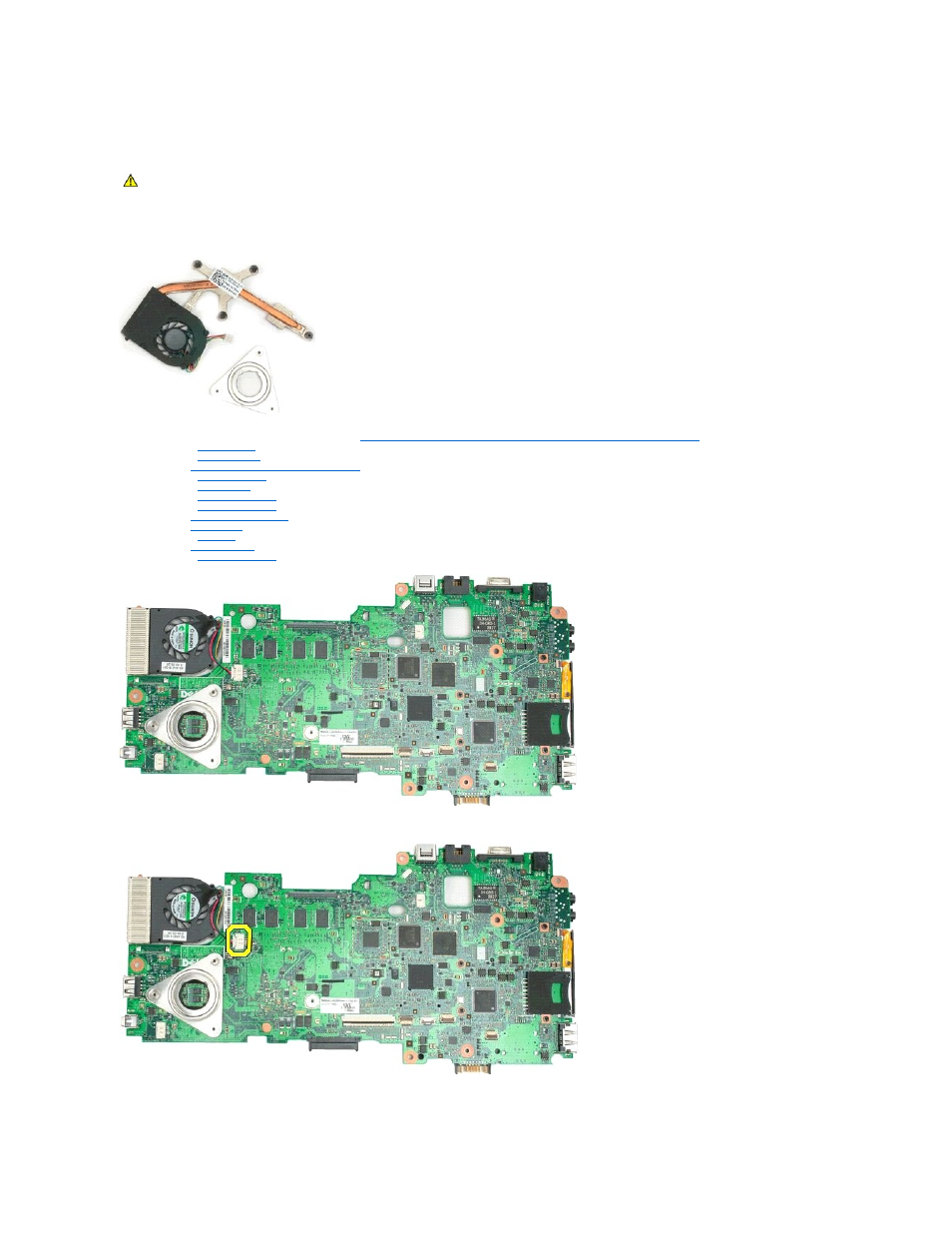

Блок радиатора и вентилятора
Руководство по обслуживанию Dell™ Latitude™ XT2
Извлечение блока радиатора
/вентилятора
1.
Выполните процедуры
, описанные в разделе
«Перед началом работы с внутренними компонентами планшетного ПК»
.
2.
Извлеките
аккумулятор
из планшетного ПК
.
3.
Извлеките
жесткий диск
из планшетного ПК
.
4.
Снимите
крышку отсека памяти и мини
-карты
с планшетного ПК
.
5.
Извлеките
модули памяти
из планшетного ПК
.
6.
Извлеките
мини
-карту
из планшетного ПК
.
7.
Извлеките
микросхему
BIOS
из планшетного ПК.
8.
Извлеките
модуль
Bluetooth
из планшетного ПК.
9.
Снимите
шарнираную крышку
с планшетного ПК
.
10.
Снимите
клавиатуру
с планшетного ПК
.
11.
Извлеките
дисплей
из планшетного ПК
.
12.
Снимите
опору для рук
с планшетного ПК
.
13.
Извлеките
системную плату
из планшетного ПК
.
14.
Отсоедините кабель вентилятора от разъема на системной плате
, затем переверните системную плату.
15.
Открутите четыре невыпадающих винта на радиаторе
.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами планшетного ПК прочитайте прилагаемые инструкции по технике
безопасности
. Для получения дополнительных сведений о рекомендациях по технике безопасности см. начальную страницу раздела
«Соответствие нормативным документам» по адресу
: www.dell.com/regulatory_compliance.
