Настройка адресных таблиц
MAC-адреса хранятся в базах данных статических или динамических адресов. Пакет, адресованный приемнику, хранящемуся в одной из баз данных,
немедленно пересылается на порт
. Таблицы статических и динамических адресов могут быть отсортированы по интерфейсу, VLAN и типу интерфейса.
MAC-адреса определяются динамически, когда пакеты от источников поступают на устройство. Адреса связываются с портами путем опознавания
портов из исходного адреса кадра
. Кадры, адресованные на MAC-адрес приемника, который не связан ни с каким портом, рассылаются «лавиной» на
все порты соответствующей
VLAN. Статические адреса настраиваются вручную. Чтобы предотвратить переполнение таблицы связей, динамические
MAC-адреса, с которых не наблюдается трафик в течение определенного периода, удаляются. Чтобы открыть страницу Address Tables (Таблицы
адресов
), выберите Switch (Коммутатор)® Address Table (Таблица адресов) на панели дерева.
Определение статических адресов
На странице
Static MAC Address (Статический MAC-адрес) приведен список всех статических MAC-адресов. Статические адреса можно добавлять и
удалять со страницы
Static MAC Address (Таблица статических MAC-адресов). Кроме того, можно определить несколько MAC-адресов для одного порта.
(Статический MAC-адрес), выберите Switch (Коммутатор)® Address Table (Таблица адресов)® Static MAC
Address (Статический MAC-адрес) на панели дерева.

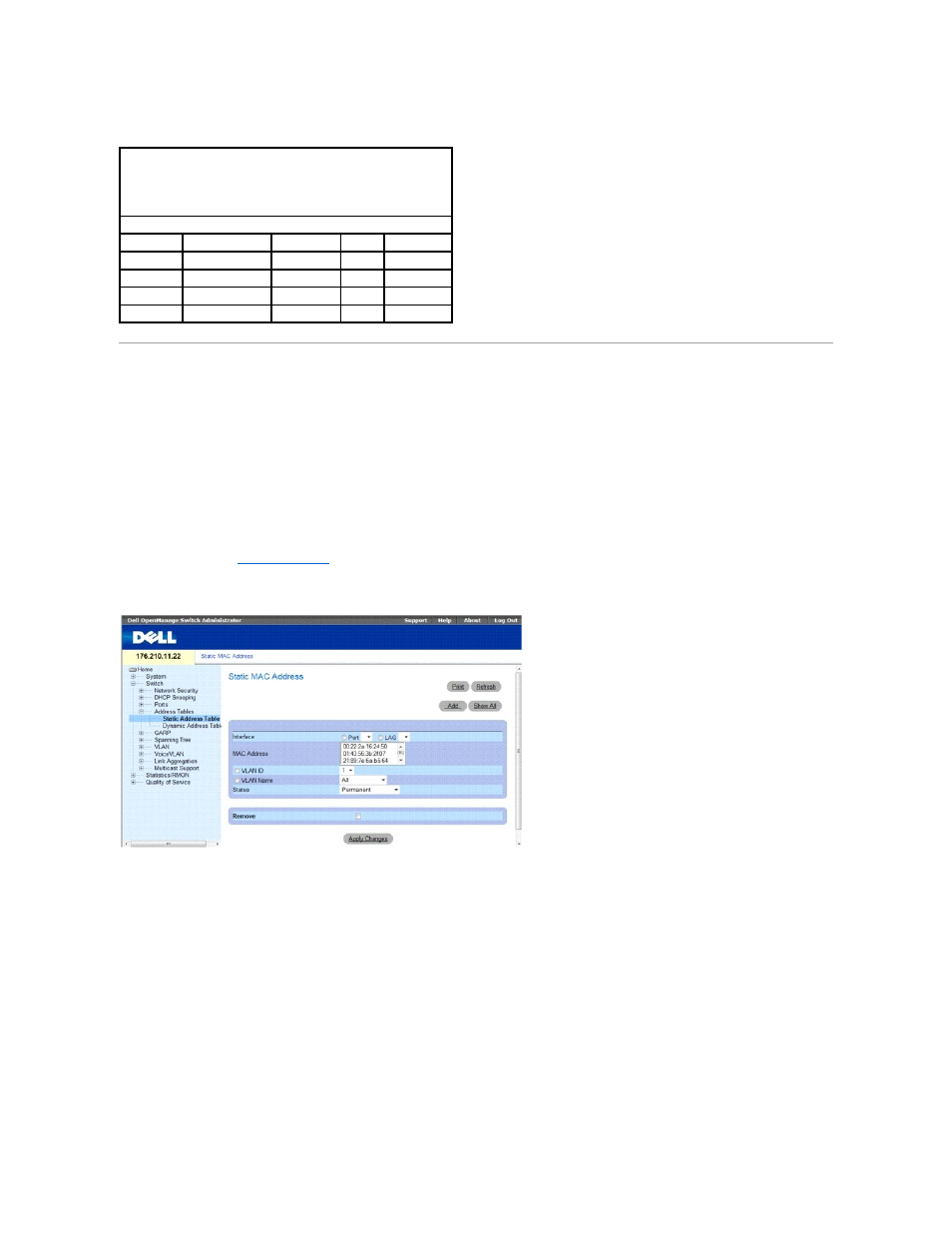

Рис
. 7-29. Страница Static MAC Address (Статические MAC-адреса)
l
Interface (Интерфейс). Порт или группа LAG, для которых назначены статические MAC-адреса.
l
MAC Address (MAC-адрес). MAC-адрес из текущего списка статических адресов.
l
VLAN ID (Идентификатор сети VLAN). Идентификатор сети VLAN, связанной с MAC-адресом.
l
VLAN Name (Имя сети VLAN). Имя сети VLAN, определяемое пользователем.
l
Status (Состояние). Состояние MAC-адреса. Возможные значения:
¡
Secure (Защищенный). Гарантирует, что MAC-адрес заблокированного порта не будет удален.
¡
Permanent (Постоянный). показывает, что MAC-адрес является постоянным.
¡
Delete on Reset (Удаляется при перезагрузке). Показывает, что MAC-адрес удаляется при перезагрузке устройства.
¡
Delete on Timeout (Удалить по истечении времени ожидания). Показывает, что MAC-адрес удаляется по истечении времени ожидания.
l
Remove (Удалить). Когда этот флажок установлен, MAC-адрес удаляется из таблицы MAC-адресов.
Добавление статического
MAC-адреса
Console (config)# interface ethernet g1
Console(config-if)# port monitor g8
Console# show ports monitor
Source Port Destination Port Type
Status
VLAN Tagging
----------- ---------------- ------------ ------- ------------
g8
g1
RX, TX
Active
No
g2
g8
RX, TX
Active
No
g18
g8
Rx
Active
No
