Описание аппаратного обеспечения
Руководство пользователя систем Dell™ PowerConnect™ 54xx
Конфигурации портов устройства
Конфигурации портов устройства
Описание портов передней панели систем серии
PowerConnect 54xx
Системы серии
PowerConnect 54xx оборудованы следующими портами.
l
24/48 портов для медного кабеля - порты RJ-45, назначенные как порты 10/100/1000 BaseT Gigabit Ethernet
l
4 порта для оптоволоконного кабеля - назначены как порты Gigabit
l
Порт терминала
- порт консоли RS-232

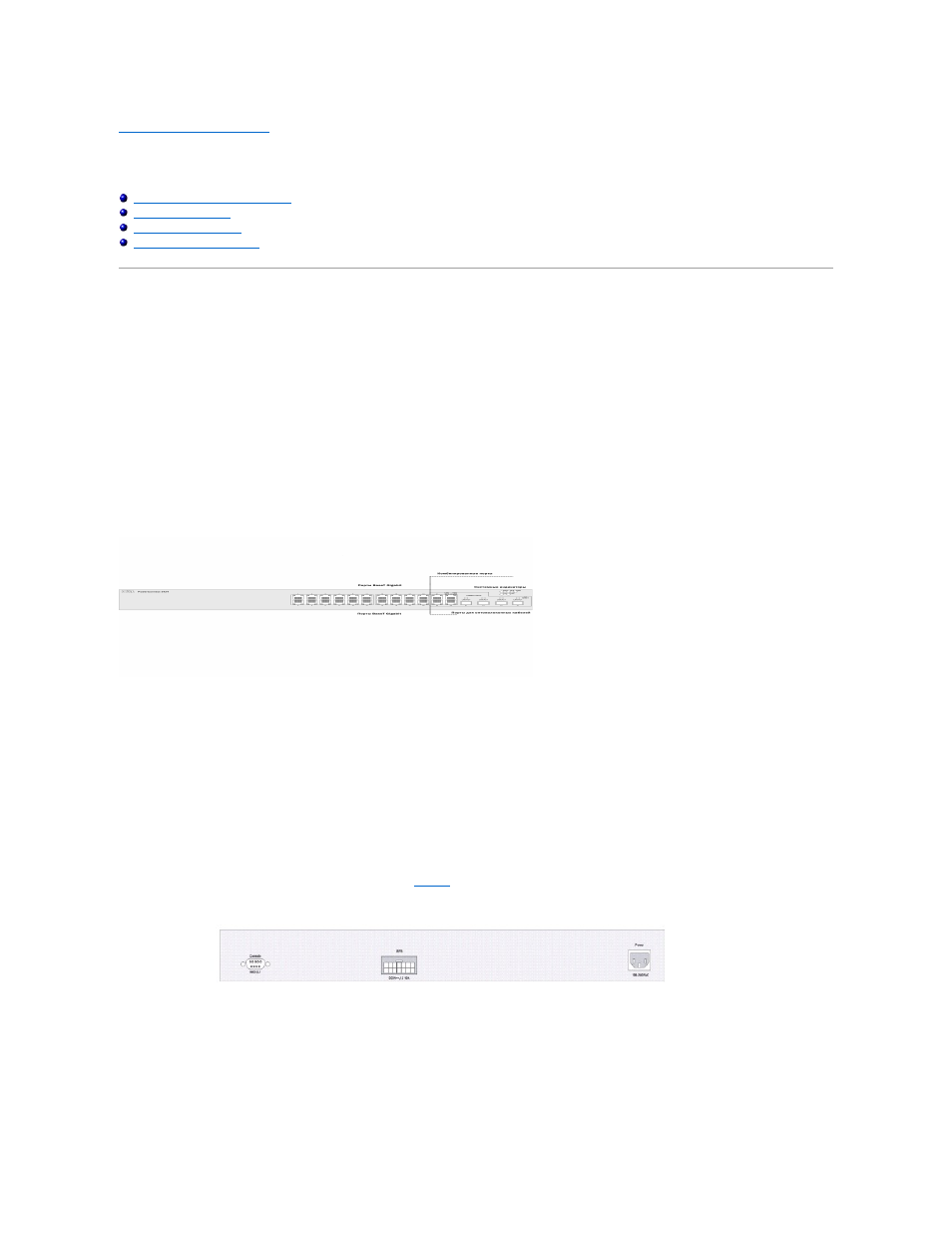

На следующем рисунке изображена передняя панель систем серии
PowerConnect 54xx.
Рис
2-1. Передняя панель устройства PowerConnect 5424
На передней панели располагаются порты с
1 по 24/48. Это порты RJ-45 для медного кабеля, назначенные как 10/100/1000 Мбит/с и поддерживающие
дуплексный и полудуплексный режимы
. Также имеется четыре порта SFP для оптоволоконных кабелей, назначенные как комбинированные порты 21-
24/45-48. Комбинированный порт представляет собой один логический порт, имеющий два физических подключения. Одновременно только одно
физическое соединение может быть активно
, поэтому активными могут быть медные порты или эквивалентные порты для оптоволоконных кабелей, но
не оба вида портов одновременно
. Порты верхнего ряда обозначены нечетными числами, а порты нижнего ряда четными числами.
На передней панели установлены светодиодные индикаторы устройства и кнопка перезагрузки
, которая используется для перезагрузки устройства в
ручном режиме
.
Устройство автоматически определяет
, является ли подключенный к порту RJ-45 кабель кроссоверным или кабелем прямого подключения, и работает в
обоих случаях
.
Описание портов задней панели системы
PowerConnect
На задней панели находятся разъемы питания
.
Рис
. 2-2. Задняя панель устройства
На задней панели устройства находятся два разъема питания и порт консоли
RS-232. Для общего использования имеется разъем источника питания
переменного тока
, который можно подключить к источникам 110 В или 220 В.
Разъем источника питания постоянного тока используется для подключения резервного источника питания в случае сбоя в работе источника
переменного тока
.
