Страница 31

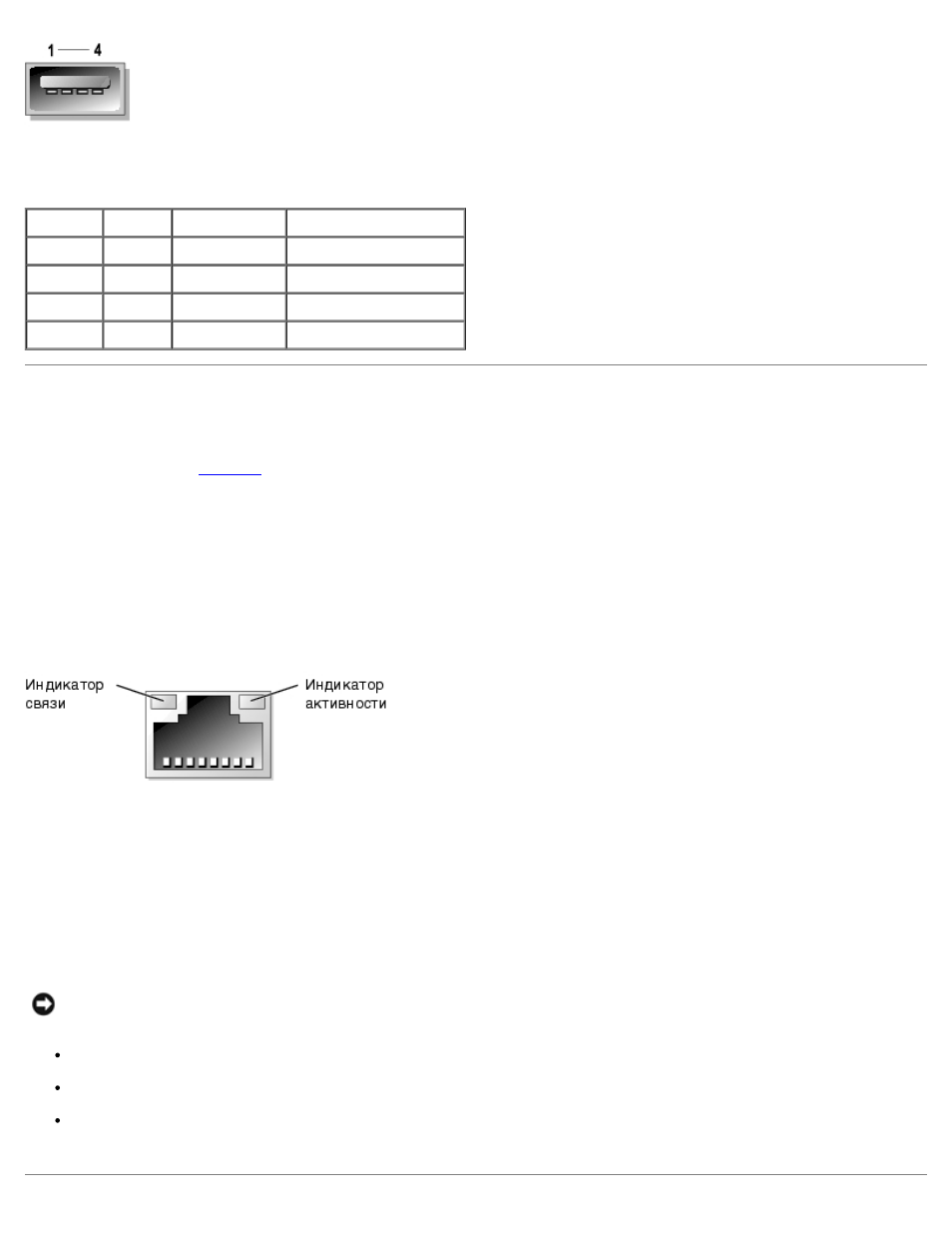

Таблица Б-6. Назначение контактов разъема USB
Контакт Сигнал Ввод/вывод Определение
1
Vcc
—
Напряжение питания
2
DATA-
Ввод/вывод
DATA
3
DATA+
Ввод/вывод
DATA
4
GND
—
«Подвешенная» земля
Разъем встроенного контроллера сетевого интерфейса
В системе имеется встроенный контроллер сетевого интерфейса
10/100/1000 Мб/с (см.
). Разъемы контроллеров сетевого интерфейса 10/100/1000 -Мб/с обеспечивают более
быстрое взаимодействие между серверами и рабочими станциями и эффективное использование ресурсов, освобождая
большую часть ресурсов для других приложений. Контроллер сетевого интерфейса поддерживает стандарты 10 Base-T,
100 Base-T и
1000 Base-T Ethernet.
Контроллер поддерживает функцию дистанционного включения по сети, обеспечивающую запуск системы по
специальному сигналу LAN (Local Area Network [локальная сеть]) с консоли управления системой. Дистанционное
включение по сети позволяет настраивать систему, загружать и устанавливать программное обеспечение, обновлять
файлы и контролировать ресурсы в нерабочее время, когда сетевой трафик обычно минимален.
Pисунок Б-8. Разъем встроенного контроллера сетевого интерфейса
Требования к сетевому кабелю
Разъем RJ45 контроллера сетевого интерфейса рассчитан на подключение кабеля UTP (Unshielded Twisted Pair
[неэкранированная витая пара]) Ethernet, снабженного стандартными разъемами RJ45. Защелкните один из концов
кабеля UTP в разъеме контроллера сетевого интерфейса. Подключите другой конец кабеля к настенной розетке RJ45
или к порту RJ45 концентратора UTP, в зависимости от конфигурации сети. Для сетей типа 10 Base-T, 100 Base-TX и
1000 Base-T соблюдайте следующие ограничения по прокладке кабелей.
ВНИМАНИЕ:
Во избежание линейных помех голосовые линии и линии данных должны прокладываться в
отдельной оболочке.
Используйте кабели и разъемы категории 5 и выше.
Максимальная длина кабеля (от системы до концентратора) составляет 100 м.
С основными принципами работы сети можно ознакомиться в разделе «Systems Considerations of Multi-Segment
Networks (Многосегментные сети с точки зрения систем)» стандарта IEEE 802.3.
