Страница 29
Таблица Б-3. Назначение контактов разъема клавиатуры
Контакт Сигнал Ввод/вывод Определение
1
KBDATA Ввод/вывод
Данные клавиатуры
2
NC
—
Нет соединения
3
GND
—
«Подвешенная» земля
4
FVcc
—
Напряжение питания с предохранителем
5
KBCLK
Ввод/вывод
Синхронизация клавиатуры
6
NC
—
Нет соединения
Экран
—
—
Заземление на массу
Разъем мыши
Далее приведена информация о контактах разъема мыши. На
показаны номера контактов разъема мыши. В
указаны назначение контактов и интерфейсные сигналы разъема мыши.

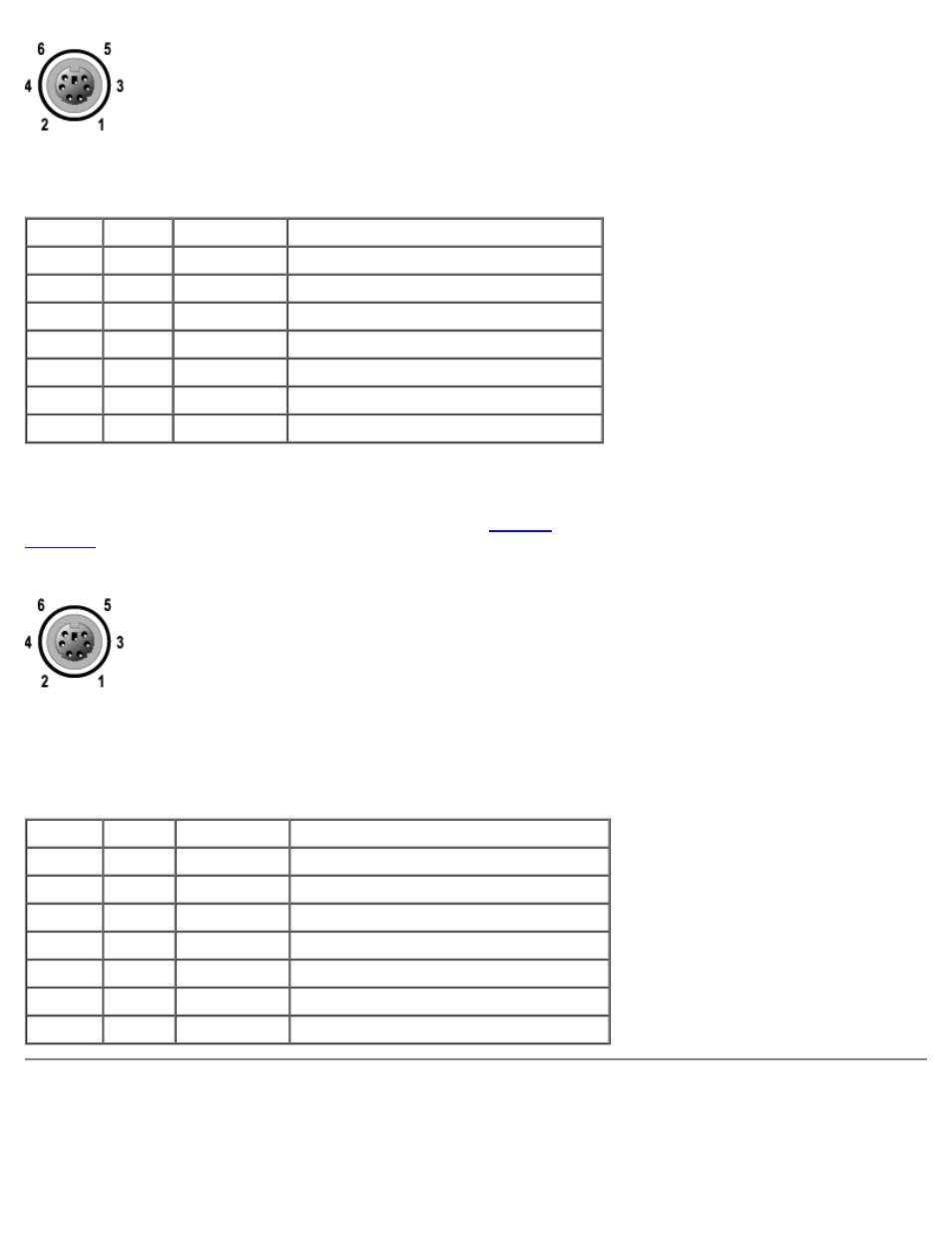

Pисунок Б-5. Номера контактов разъема мыши
Таблица Б-4. Назначение контактов разъема мыши (задняя панель)
Контакт Сигнал Ввод/вывод Определение
1
MSDATA Ввод/вывод
Данные мыши
2
NC
—
Нет соединения
3
GND
—
«Подвешенная» земля
4
FVcc
—
Напряжение питания с предохранителем
5
MSCLK
Ввод/вывод
Синхронизация мыши
6
NC
—
Нет соединения
Экран
—
—
Заземление на массу
Разъем видео
Для подключения VGA-совместимого монитора в системе используется
15-контактный миниатюрный разъем высокой плотности типа D-sub на передней и задней панелях. Видеосхема на
