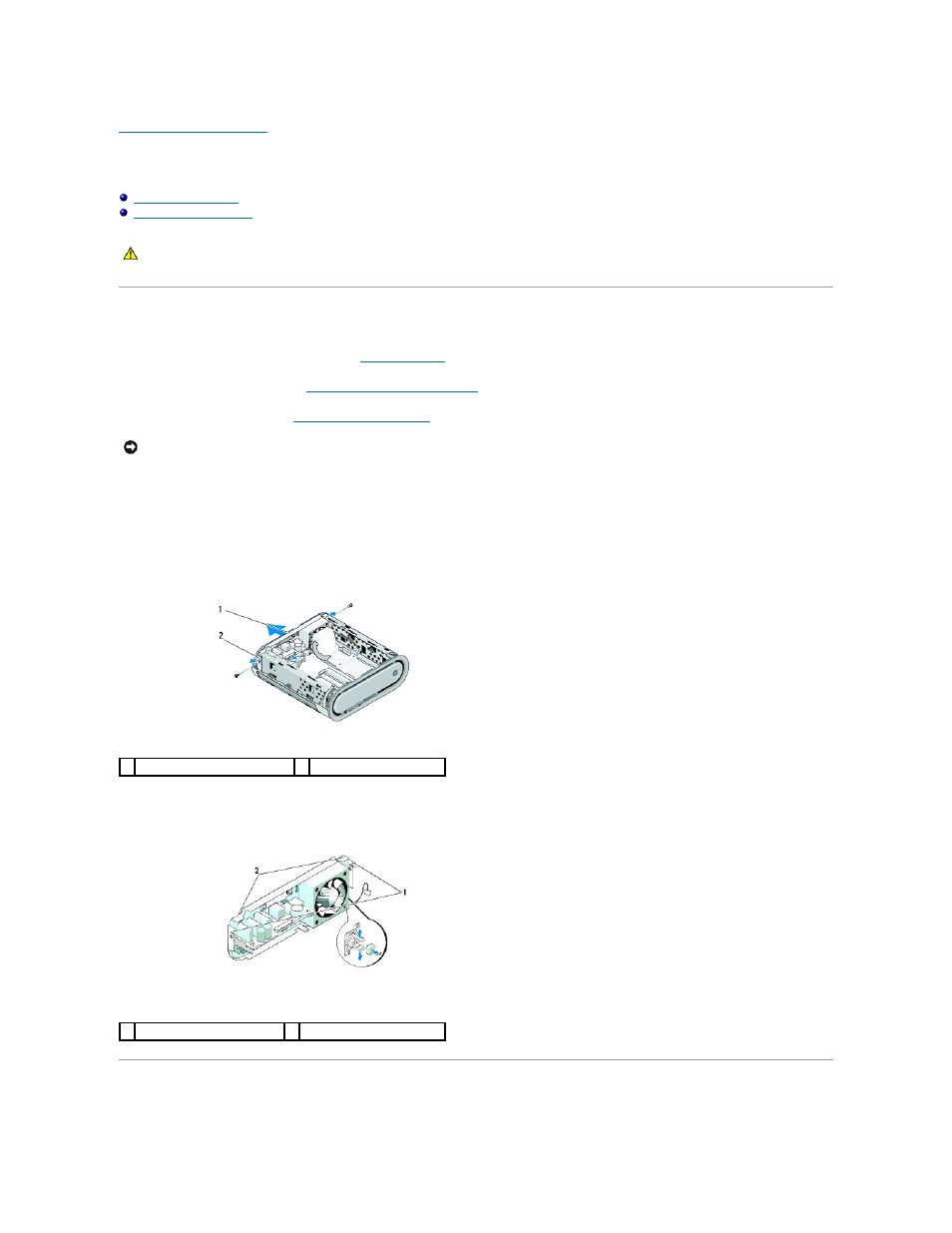

Замена задней панели
Комплексное руководство по обслуживанию Dell™ Studio
Снятие задней панели
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см.
Снятие крышки корпуса компьютера
).
3.
Извлеките отсек для диска
(см.
Извлечение отсека для диска
).
4.
Отсоедините кабель
SYS_FAN1 от системной платы, черный антенный кабель - от платы WLAN и гибкий кабель - от задней платы ввода- вывода.
5.
Извлеките два винта на каждой стороне корпуса
.
6.
Раздвиньте выступы
, расположенные по обеим сторонам задней панели, и, осторожно потянув заднюю панель, снимите ее с корпуса.
7.
Раздвиньте выступы и осторожно потяните за кабель радиочастотного приемника
, чтобы извлечь его из задней панели.
Установка задней панели
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Обратите особое внимание на то
, как проложен каждый кабель, прежде чем его отсоединять, это позволит правильно проложить
кабели повторно
. Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.
1 задняя панель
2 защелки (2)
1 защелки
2 Выступы
