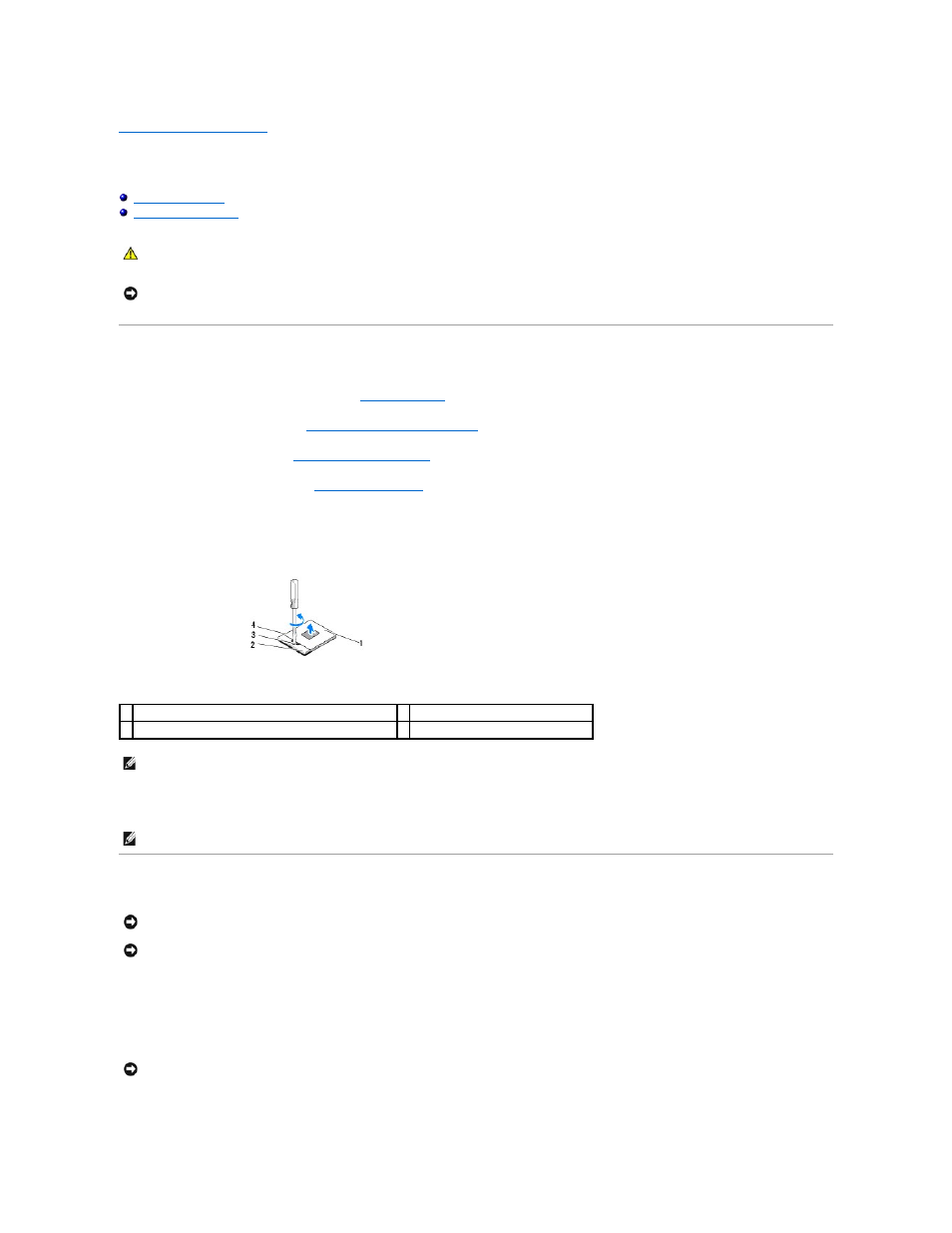

Замена процессора
Комплексное руководство по обслуживанию Dell™ Studio
Снятие процессора
Установка процессора
Снятие процессора
1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера (см. Снятие крышки корпуса компьютера ).
3. Извлеките отсек для диска (см. Извлечение отсека для диска ).
4. Снимите радиатор процессора (см. Извлечение радиатора ).
5. Кулачковый винт гнезда с нулевым усилием сочленения фиксирует процессор на системной плате . Для ослабления гнезда с нулевым усилием
сочленения поверните с помощью небольшой отвертки с плоским жалом и кулачковый винт гнезда с нулевым усилием сочленения против часовой
стрелки
, переместив его до кулачкового фиксатора.
6. Приподнимая процессор , извлеките его из разъема.
Установка процессора
1. Совместите угол процессора с выводом 1 таким образом, чтобы он был обращен к треугольнику на гнезде с нулевым усилием сочленения, и
вставьте процессор в гнездо с нулевым усилием сочленения .
Если процессор правильно установлен , все четыре угла совмещаются на одинаковой высоте. Если один угол процессора или более выше, чем
другие , процессор не установлен правильно.
2. Затяните гнездо с нулевым усилием сочленения , поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности ,
прилагаемые к компьютеру . Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Не выполняйте следующие операции , если вы не знакомы с процедурами снятия и установки аппаратного оборудования.
Неправильное выполнение этих операций может привести к повреждению системной платы . Информацию о техническом обслуживании см. в
разделе «Обращение в корпорацию Dell» в Руководстве по установке.
1 процессор 2 гнездо с нулевым усилием сочленения
3 кулачковый винт гнезда с нулевым усилием сочленения 4 угол процессора с выводом 1
ПРИМЕЧАНИЕ . Перед извлечением процессора убедитесь , что стрелка на кулачковом винте гнезда с нулевым усилием сочленения находится в
положении открытия .
ПРИМЕЧАНИЕ . Извлекая процессор , тяните его вверх, не допуская перекосов. Следите за тем, чтобы не погнуть контакты процессора.
ВНИМАНИЕ . Перед установкой процессора убедитесь , что кулачковый фиксатор находится в полностью открытом положении. Правильная
установка процессора в гнездо с нулевым усилием сочленения не требует применения силы .
ВНИМАНИЕ . Неправильная установка процессора может привести к прерывистому контакту или неустранимому повреждению процессора и
гнезда с нулевым усилием сочленения .
ВНИМАНИЕ . Во избежание прерывистого контакта между кулачковым винтом гнезда с нулевым усилием сочленения и процессором во время
извлечения или замены процессора , слегка нажимайте на центральную часть процессора, поворачивая кулачковый винт.
