Общее описание стекирования
Коммутаторы
PowerConnect 3524/P и PowerConnect 3548/P обеспечивают стекирование и управление несколькими коммутаторами из одной точки, как
если бы все компоненты стека были единым устройством
. Доступ ко всем компонентам стека может осуществляться через один IP-адрес, через который
и происходит управление стеком
. Управление стеком осуществляется через:
l
веб
-интерфейс (сетевой интерфейс)
l
станцию управления
SNMP
l
интерфейс командной строки
(CLI)
Коммутаторы
PowerConnect 3524/P и PowerConnect 3548/P поддерживают стекирование до восьми устройств в стеке, или могут работать как
автономные устройства
.
При настройке стекирования один коммутатор выбирается в качестве главного устройства
(Stack Master) а другой компонент стека выбирается в
качестве резервного устройства
(Backup Master). Все остальные устройства выбираются в качестве компонентов стека, и им присваиваются уникальные
идентификационные номера
.
Программное обеспечение коммутатора загружается на каждый из компонентов стека отдельно
. Однако, все блоки стека должны работать с одной и
той же версией ПО
.
Стекирование и настройка коммутаторов осуществляется через главное устройство
. Главное устройство стека определяет и переконфигурирует
порты с минимальным вмешательством в систему в следующих случаях
::
l
При возникновении неполадки устройства
l
При возникновении неполадки стековой связи между блоками одного стека
l
При установке блока в стек
l
При удалении блока из стека
Описание технологии стекирования
Системы серии
PowerConnect 35xx работают по кольцевой топологии сети. Кольцевая топология предусматривает подключение всех устройств стека
таким образом
, что они образуют замкнутое кольцо. Каждое устройство стека осуществляет получение и пересылку данных только от тех или к тем
устройствам
, к которым оно подключено. Пакет данных перемещается по стеку до тех пор, пока не достигнет места назначения. Такая система
определяет оптимальный путь пересылки трафика
.

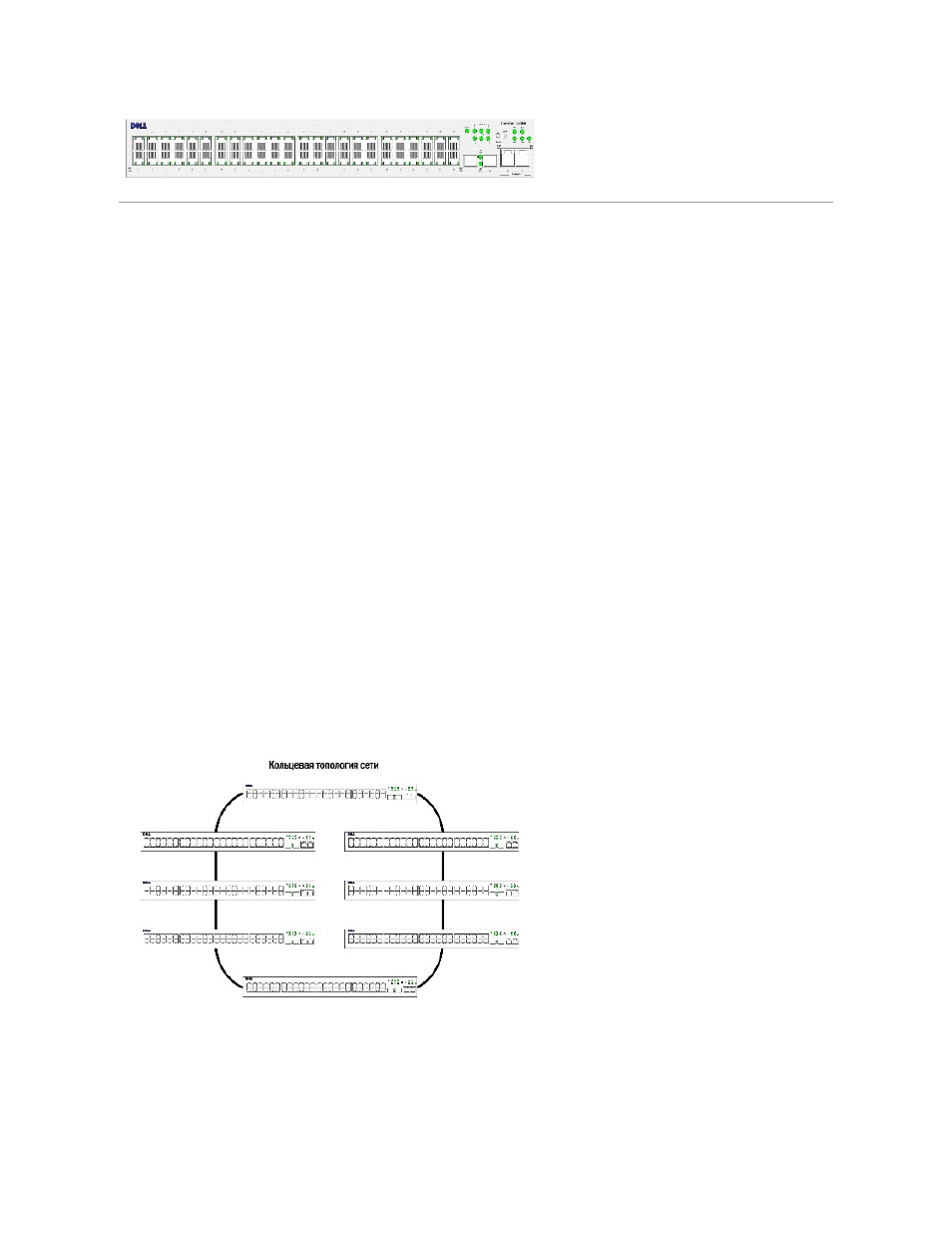

Рис
.1-3. Кольцевая схема стека
Основные неполадки в кольцевой схеме происходят тогда
, когда одно из устройств кольца перестает работать или связь между устройствами
прерывается
. В стеке коммутаторов PowerConnect 3524/P и PowerConnect 3548/P система автоматически переключает работу в режим восстановления
после отказа
(Stacking Failover) без перехода в нерабочий режим. Автоматически генерируется сообщение SNMP, но предпринимать какие-либо
действия по управлению стеком не нужно
. Однако, для обеспечения целостности стека, необходимо произвести ремонт стекового устройства или
стековой связи
.
После разрешения проблем устройство может быть подключено в стек снова
, без прерывания работы, и кольцевая топология стека будет
восстановлена
.
