Добавление интерфейсов к группам протоколов – Инструкция по эксплуатации Dell PowerConnect 3524P
Страница 232
3.
Заполните поля на этой странице
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Будет назначена группа протоколов
, а устройство обновлено.
Назначение параметров группе протоколов
VLAN
1.
Откройте страницу
(Группа протоколов).
2.
Заполните поля на этой странице
.
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры группы протоколов
VLAN будут определены, а устройство обновлено.
Удаление протоколов из таблицы группы протоколов
1.
Откройте страницу
(Группа протоколов).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
(Таблица группы протоколов).
Рис

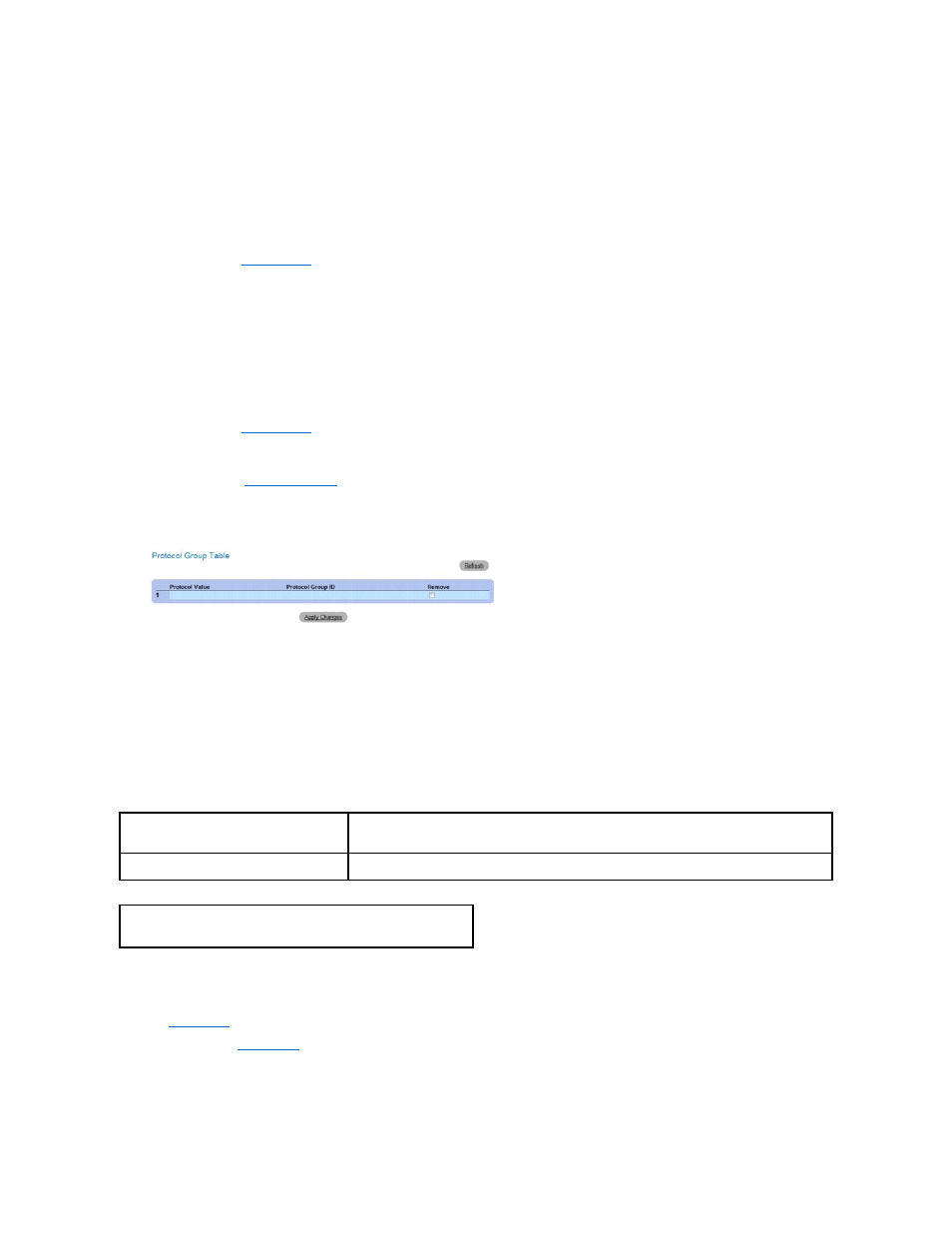

. 7-56. Таблица Protocol Group (Группа протоколов)
3.
Установите флажок
Remove (Удалить) для тех групп протоколов, которые необходимо удалить.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Протокол будет удален
, а устройство обновлено.
Определение групп протоколов
VLAN с помощью команд консоли
В следующей таблице приведены эквивалентные команды консоли для настройки групп протоколов
.
Таблица
7-30. Команды консоли для определения групп протоколов VLAN
Следующий пример протокол
ip-arp назначается для группы «213»:
Добавление интерфейсов к группам протоколов
Страница
(Порт протокола) используется для добавления интерфейса в группу протоколов.
(Порт протокола), выберите Switch (Коммутатор)® VLAN® Protocol Port (Порт протокола) на панели дерева.
Рис
. 7-57. Страница Protocol Port (Порт протокола)
Команда консоли
Описание
map protocol протокол [инкапсуляция]
protocols-group группа
Выполняет привязку протокола к группе протоколов
. Группы протоколов используются для
назначения группы
VLAN, основанной на протоколах.
Console (config)# vlan database
Console (config-vlan)#
map protocol ip-arp protocols-group 213
