Navodila za hitro uporabo

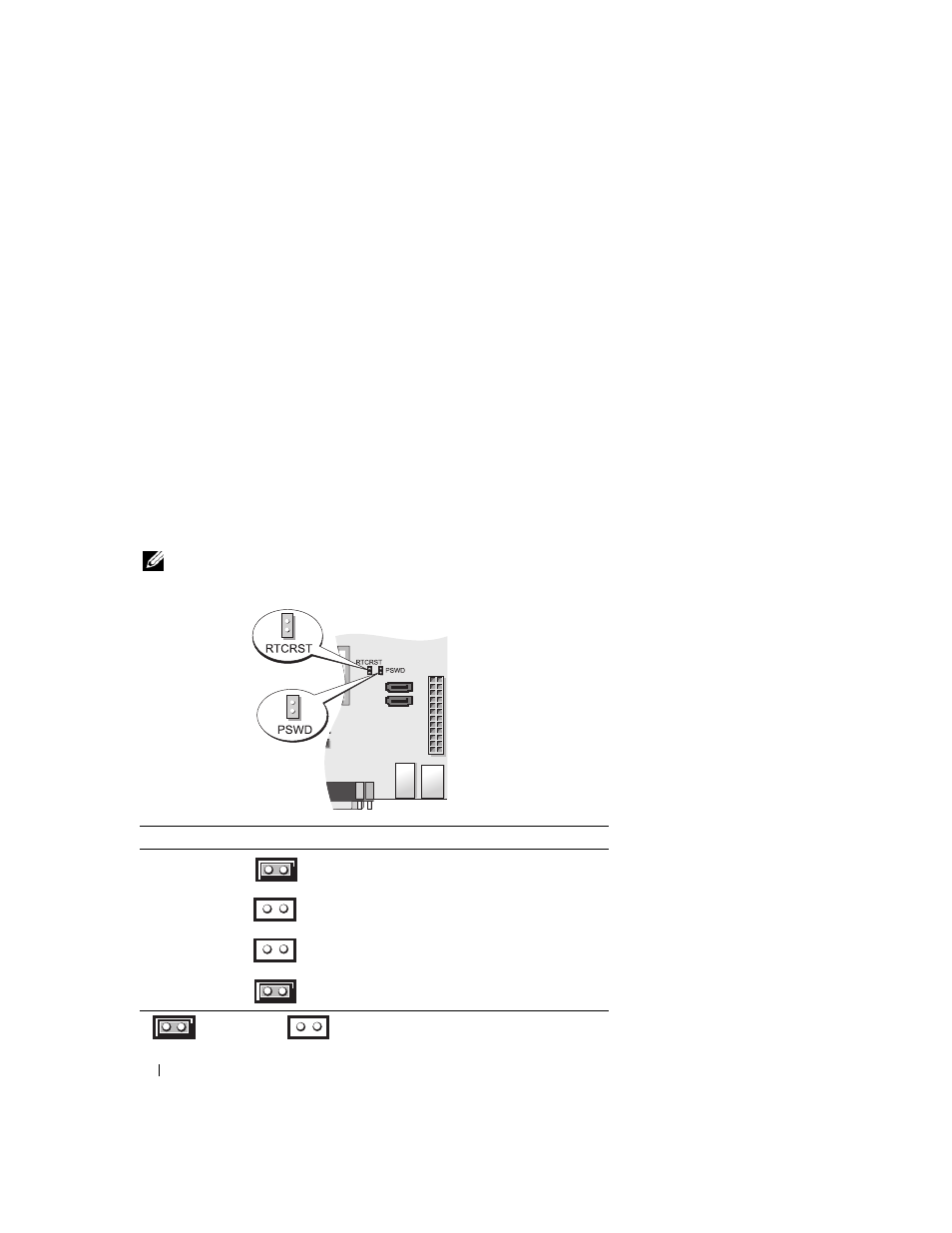

Nastavitve mostička
OPOMBA:
Ne zasedite mostička MFG_MODE. Tehnologija za aktivno upravljanje ne bo delovala pravilno. Ta mostiček se
uporablja samo v proizvodnji.
1
konektor ventilatorja (FAN)
12
notranji USB (INTERNAL_USB)
2
konektor procesorja (CPU)
13
reža za baterijo (BATT)
3
napajalni priključek procesorja (12VPOWER)
14
priključek PCI Express x16 (SLOT1)
4
priključki pomnilniških modulov (DIMM_1, DIMM_2,
DIMM_3, DIMM_4)
15
priključek PCI Express x1 (SLOT4)
5
ponastavitveni mostiček RTC (RTCRST)
16
priključek PCI (SLOT2)
6
mostiček za geslo (PSWD)
17
priključek PCI (SLOT3)
7
priključki pogona SATA (SATA0, SATA1, SATA4, SATA5)
18
serijski priključek (SER2)
8
mostiček za proizvodni način (MFG_MODE)
19
priključek disketnega pogona (DSKT)
9
konektor sprednje plošče (FNT_PANEL)
20
zvočnik na matični plošči (BEEP)
10
napajalni konektor (POWER)
21
priključek zvočnika (INT_SPKR)
11
priključek stikala za preprečevanje odpiranja (INTRUDER)
Mostiček
Nastavitev
Opis
PSWD
Funkcije gesla so omogočene (privzeta
nastavitev).
Funkcije gesla so
onemogočene.
RTCRST
Realnočasovna ura ni
bila ponastavljena.
Realnočasovna ura bo ponastavljena
(začasno z mostičkom).
z mostičkom
brez mostička
