При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема видеоадаптера. На рис. B-6
показаны номера контактов разъема видеоадаптера, а в таблице B-5 - назначение контактов и интерфейсные сигналы разъема видеоадаптера.

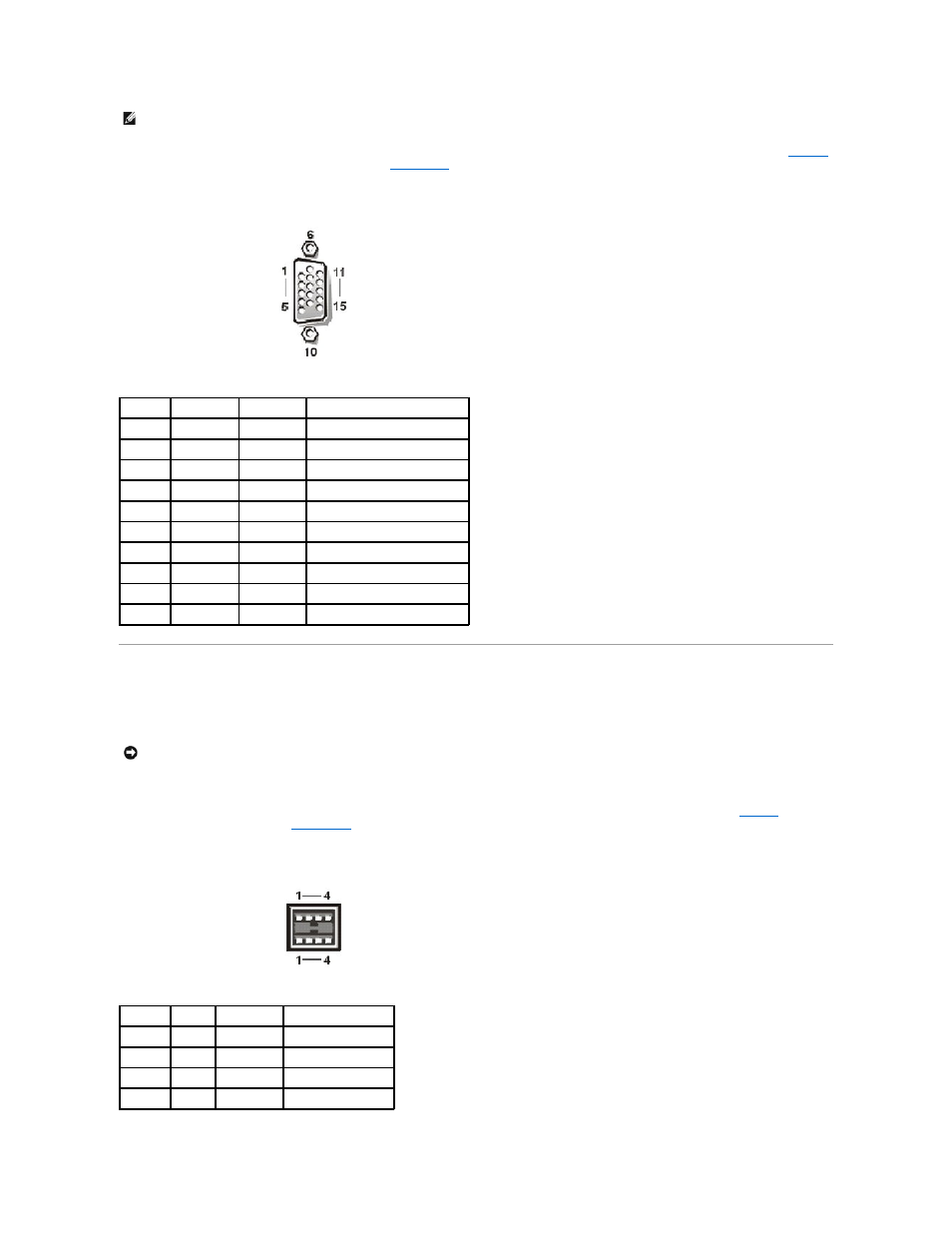

Рис . B-6. Номера контактов разъема видеоадаптера
Таблица B-5. Назначение контактов разъема видеоадаптера
Разъемы USB
В системе имеются два разъема USB (universal serial bus [универсальной последовательной шины]) для подключения USB-совместимых устройств.
Обычно с USB совместимы периферийные устройства, например, мыши, принтеры, клавиатуры и динамики компьютера.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема USB. На рис. B-7 показаны
номера контактов разъема USB, а в таблице B-6 - назначение контактов и интерфейсные сигналы разъема USB.
Рис . B-7. Номера контактов разъема USB
Таблица B-6. Назначение контактов разъема USB
ПРИМЕЧАНИЕ : При установке видеоплаты встроенная видеоподсистема на системной плате автоматически отключается.
Контакт Сигнал Вход /выход Определение
1 RED Выход Видео красный
2 GREEN Выход Видео зеленый
3 BLUE Выход Видео синий
4 NC - Нет соединения
5–8, 10 GND - Подвешенная земля
9 VCC - Vcc
11 NC - Нет соединения
12 DDC data out Выход Монитор обнаружил данные
13 HSYNC Выход Синхронизация по горизонтали
14 VSYNC Выход Синхронизация по вертикали
ВНИМАНИЕ : Не подключайте к системе устройства USB с суммарным максимальным током более 500 мА или +5 В на канал.
Подключение устройств, сила тока которых превышает порог, может вызвать отключение портов USB. Значения максимально допустимого
тока устройств USB можно найти в сопроводительной документации на устройства.
Контакт Сигнал Вход/выход Определение
1 Vcc - Напряжение питания
2 DATA Вход Ввод данных
3 +DATA Выход Вывод данных
4 GND - Подвешенная земля
