Dell OptiPlex 3011 AIO - Инструкция (Страница 36)

m) стойку VESA
n) крышку стойки
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение камеры
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) крышку стойки
b) стойку VESA
c) заднюю крышку
d) крышку системной платы
e) плату WLAN
f) модуль памяти
g) радиатор
h) жесткий диск
i) оптический дисковод
j) плату управления
k) системный вентилятор
l) датчик вскрытия корпуса
m) переключатель питания
n) системную плату
o) крепление дисплея

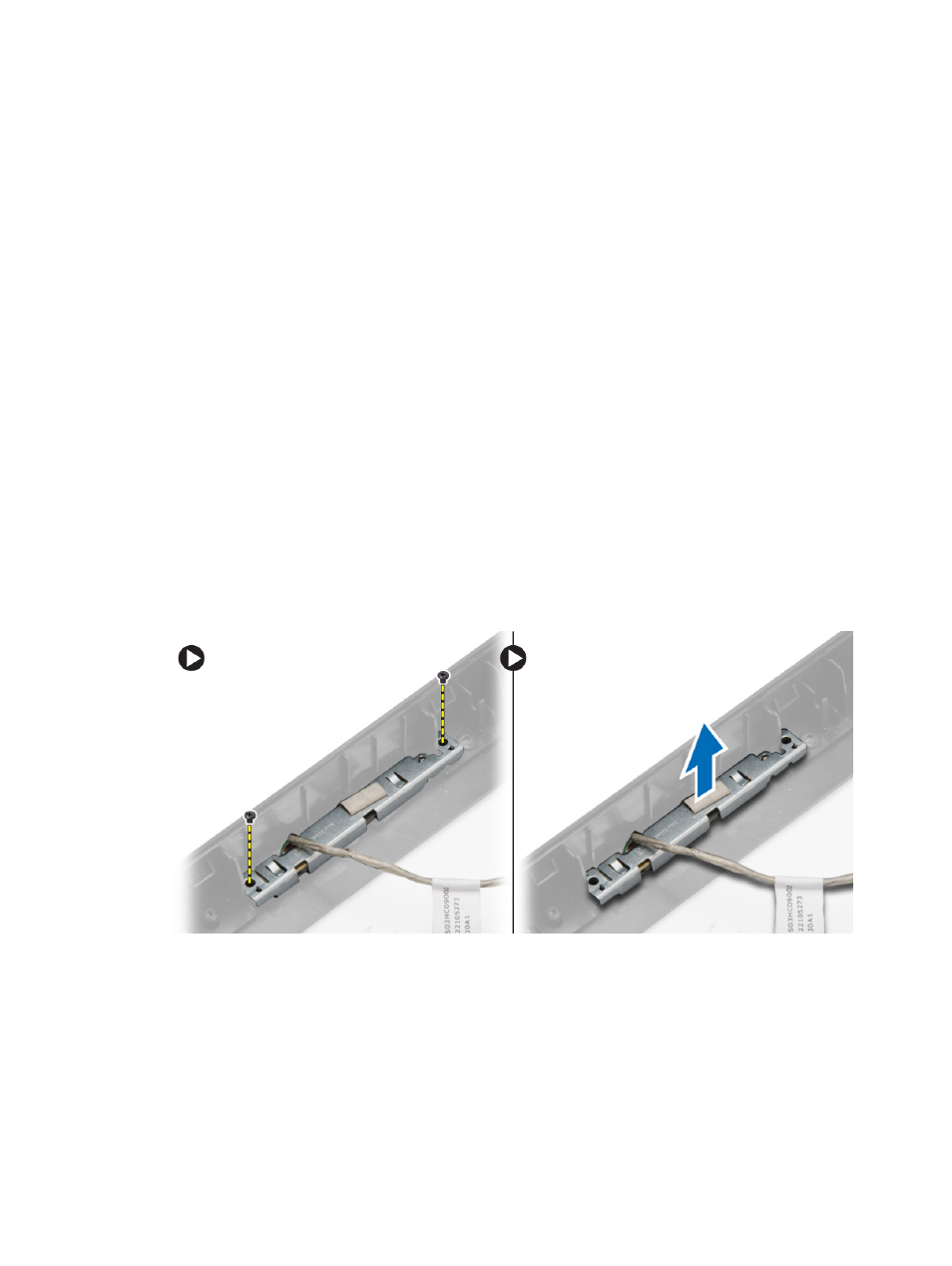

3. Выверните винты, которыми камера крепится к корпусу компьютера, и извлеките ее из компьютера.
Установка камеры
1. Поместите камеру в корпус компьютера.
2. Затяните винты, чтобы прикрепить камеру к компьютеру.
3. Установите :
a) крепление дисплея
36
