Установка переключателя питания, Извлечение жесткого диска, Установка – Инструкция по эксплуатации Dell OptiPlex 3011 AIO
Страница 26: Переключателя питания, Извлечение, Жесткого диска
Установка
переключателя питания
1.
Установите
переключатель питания в соответствующий слот в компьютере и затяните винты, чтобы
прикрепить
переключатель к корпусу компьютера.
2.
Пропустите
кабель переключателя питания через направляющие на корпусе компьютера и подсоедините
кабель
к системной плате.
3.
Установите
:
a) крышку системной платы
b) заднюю крышку
c) стойку VESA
d) крышку стойки
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
жесткого диска
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) крышку стойки
b) стойку VESA
c) заднюю крышку
3.

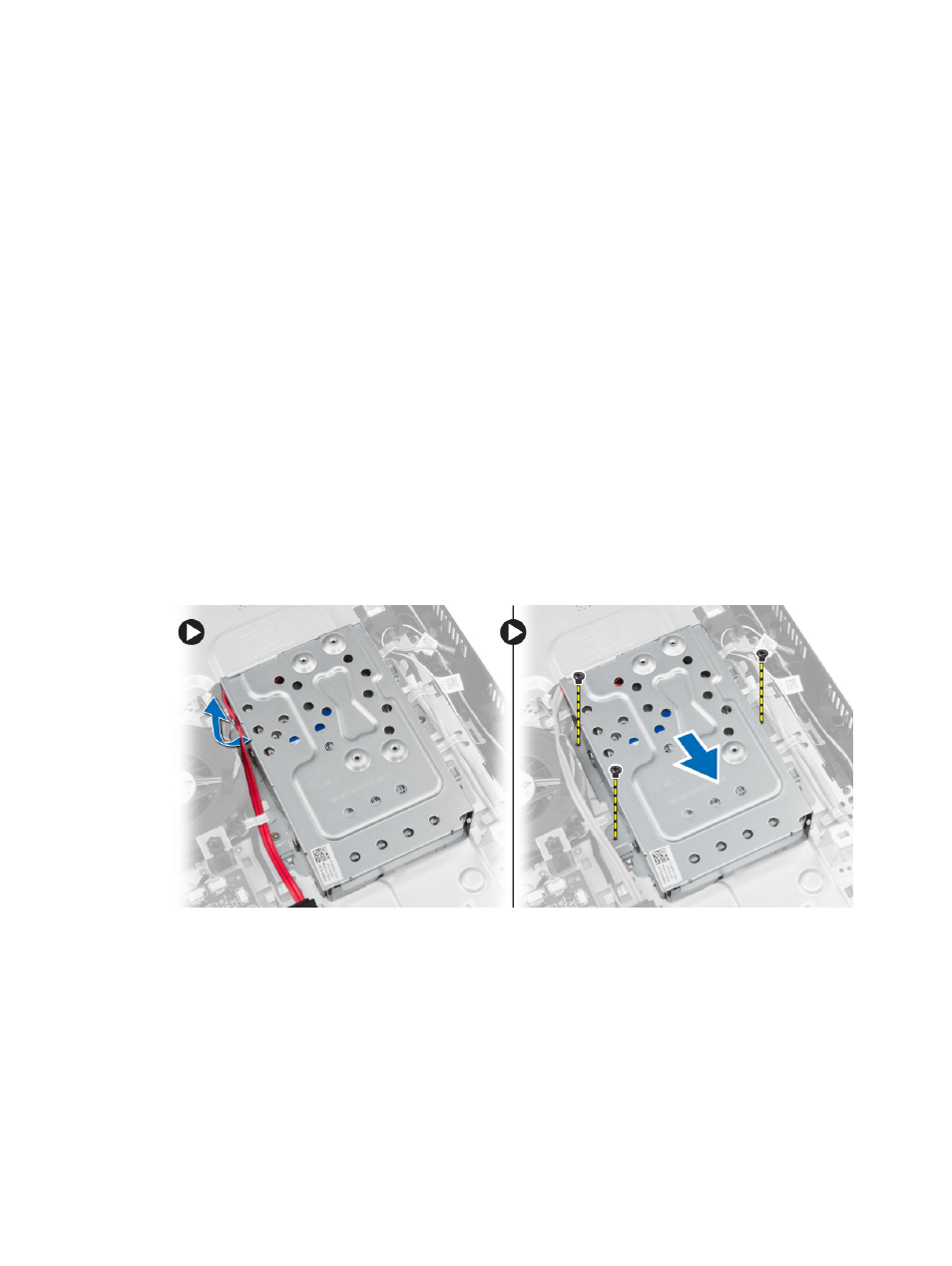

Переместите
кабель жесткого диска, чтобы получить доступ к винтам кронштейна жесткого диска.
Выверните
винты и извлеките кронштейн жесткого диска, выдвинув его из корпуса компьютера.
4.
Поверните
и установите жесткий диск на кронштейне так, чтобы получить доступ к кабелю жесткого диска.
Отсоедините
кабель от жесткого диска.
26
