Системная плата
5 Приподнимите защелку разъема и отсоедините кабель клавиатуры от
разъема системной платы.
Установка системной платы
1 Вставьте кабель клавиатуры в соответствующий разъем на системной
плате и нажмите на защелку разъема, чтобы закрепить кабель.
2 Совместите резьбовые отверстия на системной плате с резьбовыми
отверстиями на упоре для рук в сборе.
3 Завинтите винты, которыми системная плата крепится к упору для рук
в сборе.
4 Подсоедините кабель дисплея к разъему на системной плате.
5 Вставьте кабель сенсорной панели и кабель подсветки клавиатуры в
разъемы системной платы и нажмите на защелку разъема, чтобы
закрепить кабели.

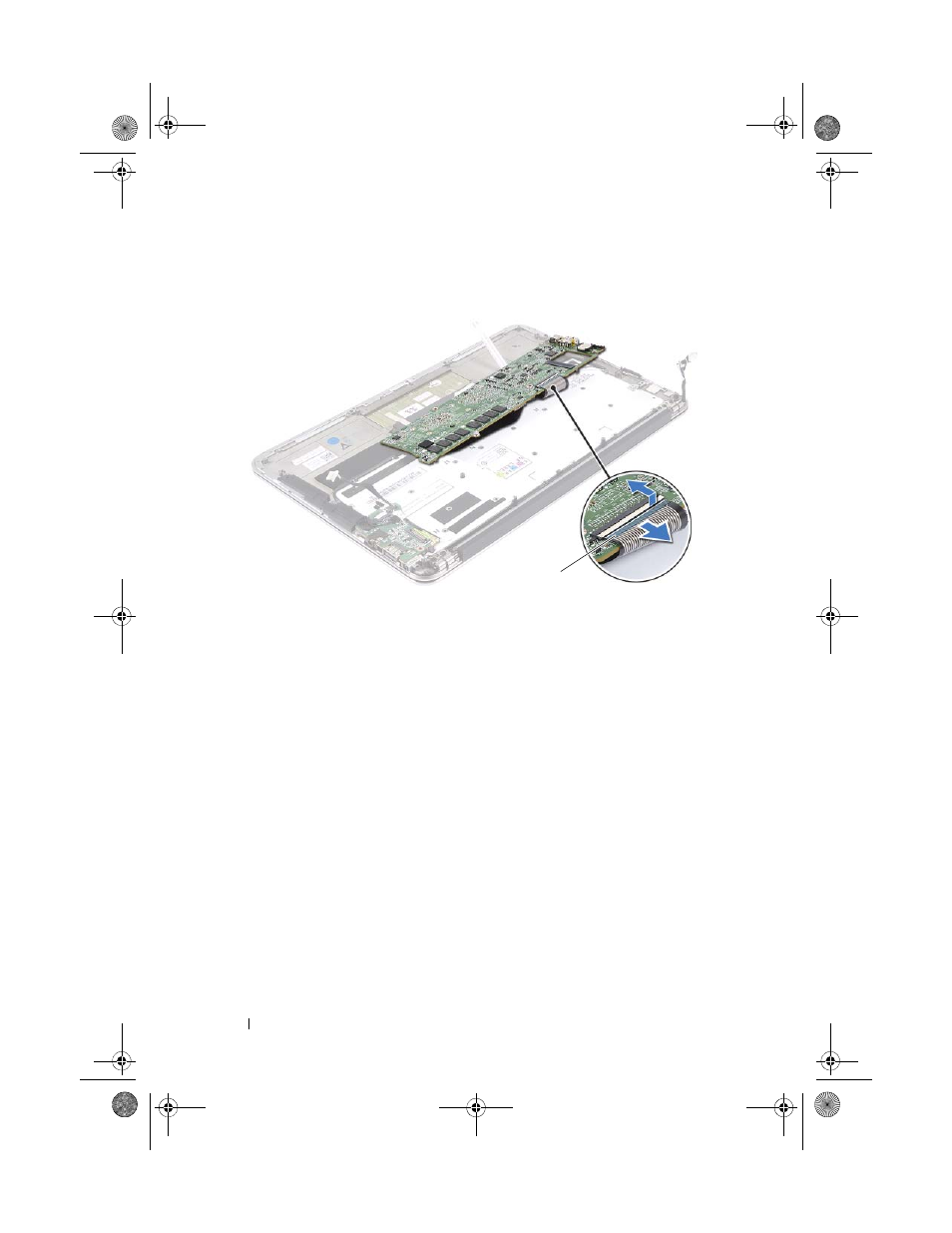

1
кабель клавиатуры
1
