Плата индикатора питания
3 Приподнимите плату индикатора питания и снимите ее с упора для рук
в сборе.
Установка платы индикатора питания
1 Совместите отверстие для винта на плате ввода/вывода с отверстием
для винта на упоре для рук в сборе.
2 Завинтите винт, которым плата индикатора питания крепится к упору
для рук в сборе.
3 Вставьте кабель платы индикатора питания в разъем на системной плате
и нажмите на защелку разъема, чтобы зафиксировать кабель.
Действия после завершения операции
1 Установите нижнюю крышку на место. См. раздел «Установка нижней
2 Следуйте инструкциям, описанным в «После выполнения работ с
внутренними компонентами компьютера» на стр. 13.

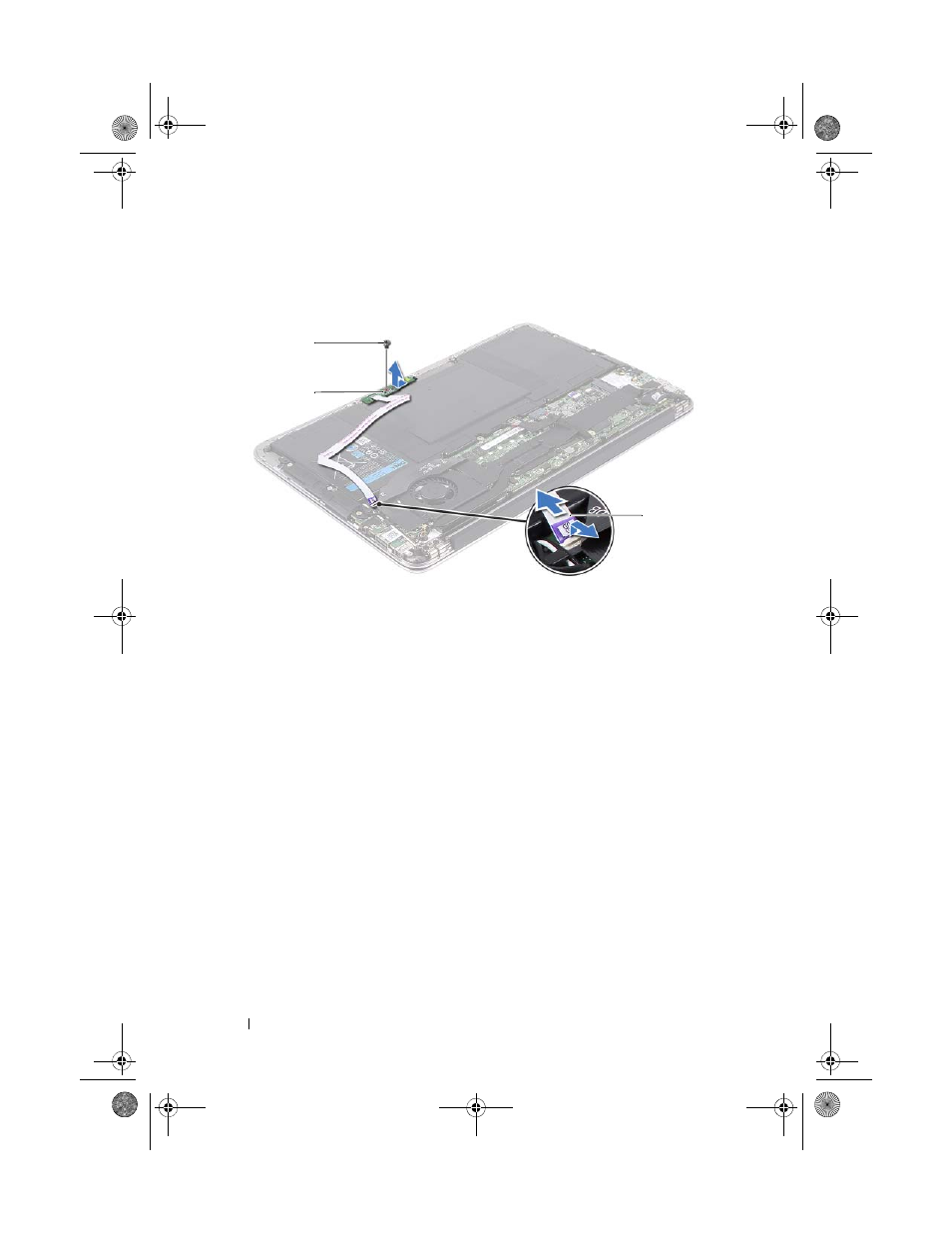

1
винт
2
кабель платы индикатора
питания
3
плата индикатора питания
2
3
