74
Использование мультимедиа
Если требуется подключить компьютер к телевизору или
аудиоустройству, рекомендуется подключать видео- и аудиокабели к
компьютеру в следующем порядке.
• S-video и стандартный аудиокабель
• Композитный видео- и стандартный аудиокабель
• Компонентный видеовыход или стандартный аудиокабель
• Кабель адаптера DVI-HDMI и стандартный аудиокабель

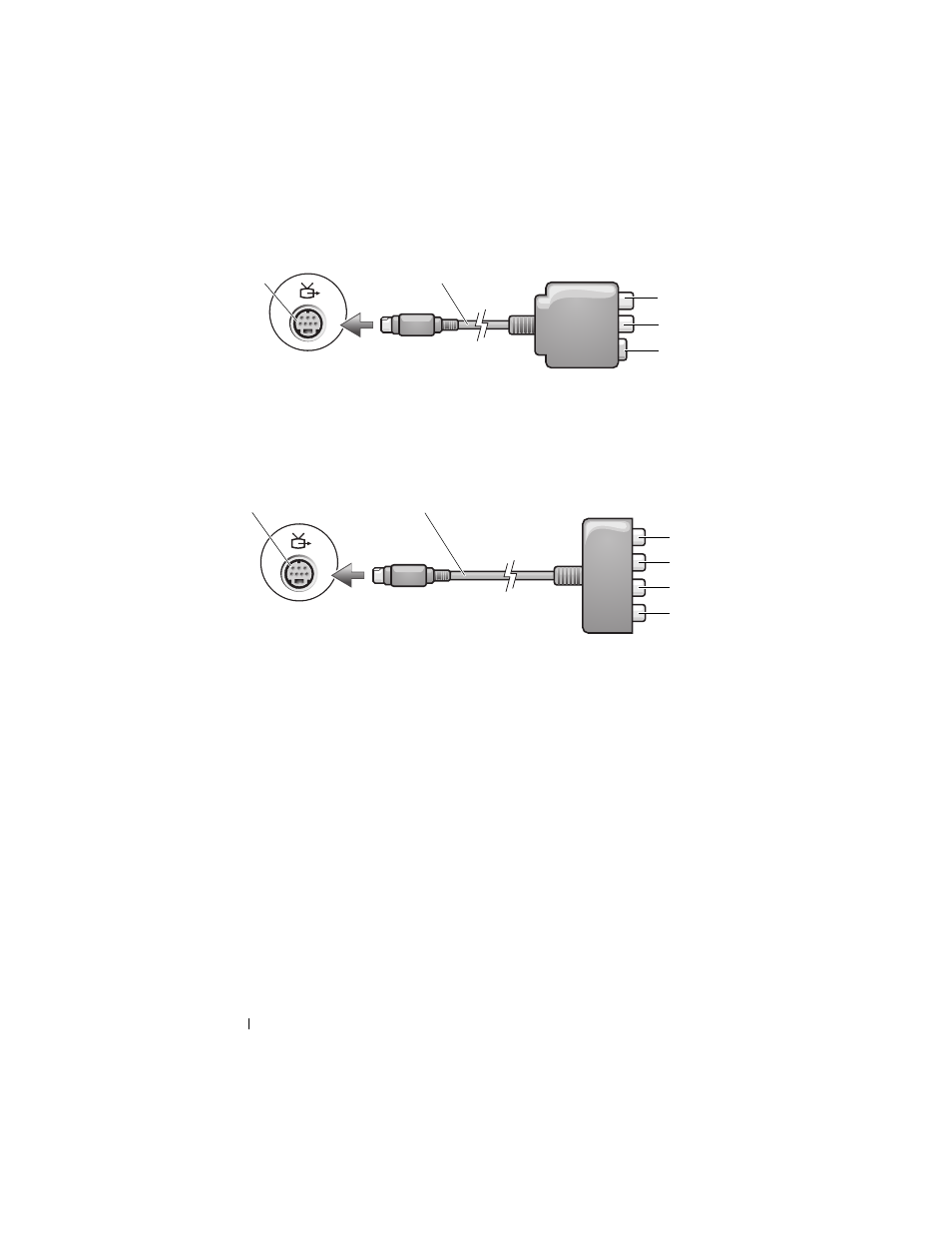

1 выходной телевизионный разъем
S Video 2 композитный видеоадаптер
3
разъем цифрового звука S/PDIF
4
комбинированный видеоразъем
5 разъем S video
1 выходной телевизионный разъем
S Video 2 компонентный видеоадаптер
3 разъем цифрового звука S/PDIF 4 разъем выходного компонентного
видеосигнала Pr (красный)
5 разъем выходного
компонентного видеосигнала Pb
(синий) 6 разъем выходного компонентного
видеосигнала Y (зеленый)
5
4
3
2 1
5
4
3
1 2
6
