Каждый жесткий диск имеет два индикатора. Индикаторы лучше видны, когда к передней панели системы
прикреплена лицевая панель. Они обеспечивают выдачу следующей информации для каждого жесткого диска:
Зеленый сигнал левого индикатора означает, что жесткий диск установлен в отсек и работает. Желтый сигнал
этого индикатора означает, что диск установлен в отсек, но работает некорректно.
Мигающий желтый сигнал правого индикатора означает активность жесткого диска.
Элементы задней панели
В данном разделе рассмотрены элементы задней панели системы. На
показаны элементы управления,
расположенные на задней панели системы.
Разъем питания
К этом разъему подключается кабель питания.
Разъем LAN
Два порта LAN обеспечивают подключение системы к сети Ethernet с помощью кабелей с разъемами RJ-45.
Последовательный порт
Последовательный порт позволяет использовать перенаправление консоли или RAS (remote access services [сервис
удаленного доступа]).
ПРИМЕЧАНИЕ:
Перенаправление консоли по умолчанию включено. Если отключить его в утилите настройки
BIOS, повторное включение будет возможно только путем нажатия кнопки перенаправления консоли на
системной панели. Более подробную информацию об активизации перенаправления консоли см. в
Руководстве по установке и поиску и устранению неисправностей.

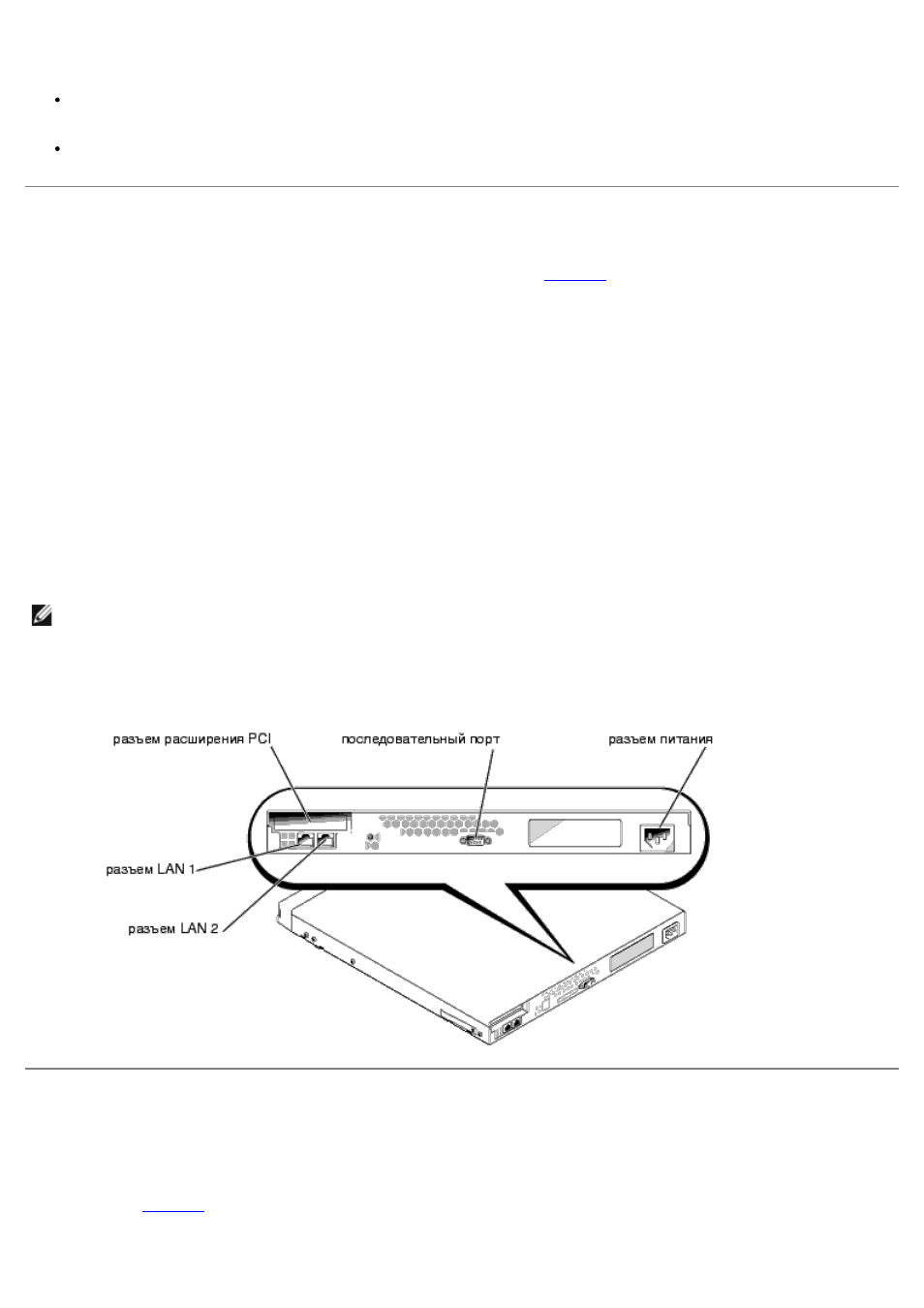

Рис. 1-3. Элементы задней панели
Крышка системы
Хотя конфигурирование оборудования системы не требуется, Вы можете снять крышку для поиска и устранения
неисправностей оборудования или замены комплектующих. Для этого нажмите на фиксаторы крышки по
направлению внутрь, возьмитесь за боковые части крышки, сдвиньте ее назад на несколько сантиметров, а затем
поднимите (см.
).
Чтобы установить крышку системы, наденьте ее на корпус и сдвиньте вперед, слегка надавливая на заднюю часть
