Разъемы и порты ввода/вывода
Руководство пользователя систем Dell™ PowerVault™ 715N
Последовательный порт
Встроенный разъем контроллера сетевого интерфейса (NIC)
Разъемы и порты ввода/вывода на задней панели системы представляют собой шлюзы, через которые система
взаимодействует с сетью. На рис. B-1 показаны разъемы и порты ввода/вывода устройства.

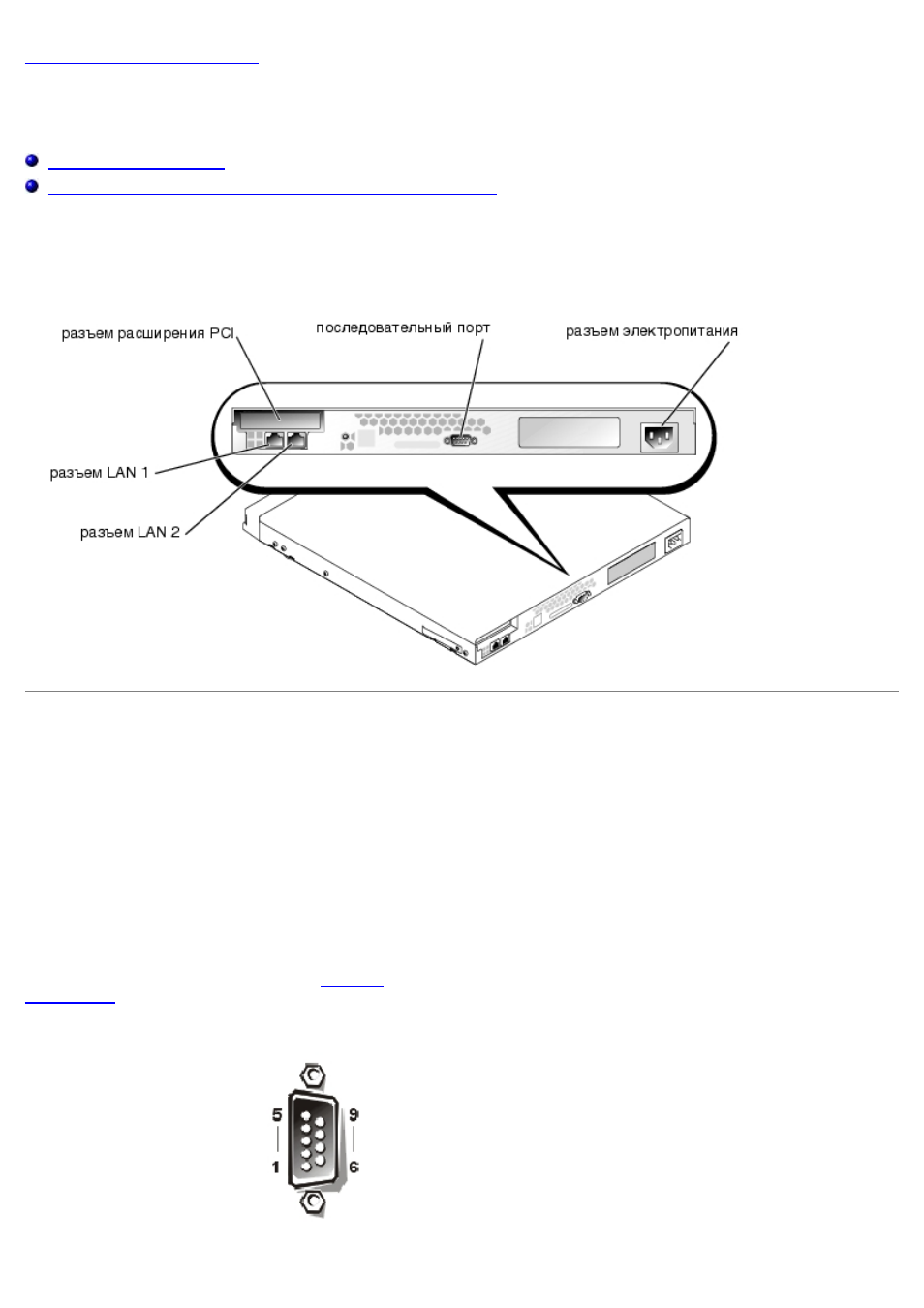

Рис. B-1. Разъемы и порты ввода/вывода
Последовательный порт
Для последовательного порта используется девятиконтактный миниатюрный разъем типа D-sub на задней панели. В
большинстве программ термин COM (для коммуникаций) с последующим числом используется для назначения
разъема последовательного порта (например, COM1).
Используйте порт COM1 для подключения к серверу для перенаправления консоли или для подключения с
использованием сервиса удаленного доступа. Подробнее о перенаправлении консоли и сервисе удаленного доступа
см. в Руководстве администратора системы.
Разъем последовательного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах
разъемов последовательного порта. На рис. B-2 показаны номера контактов разъемов последовательных портов, а в
таблице B-1 - назначения контактов и интерфейсные сигналы разъема последовательного порта.
Рисунок B-2. Номера контактов разъемов последовательных портов
