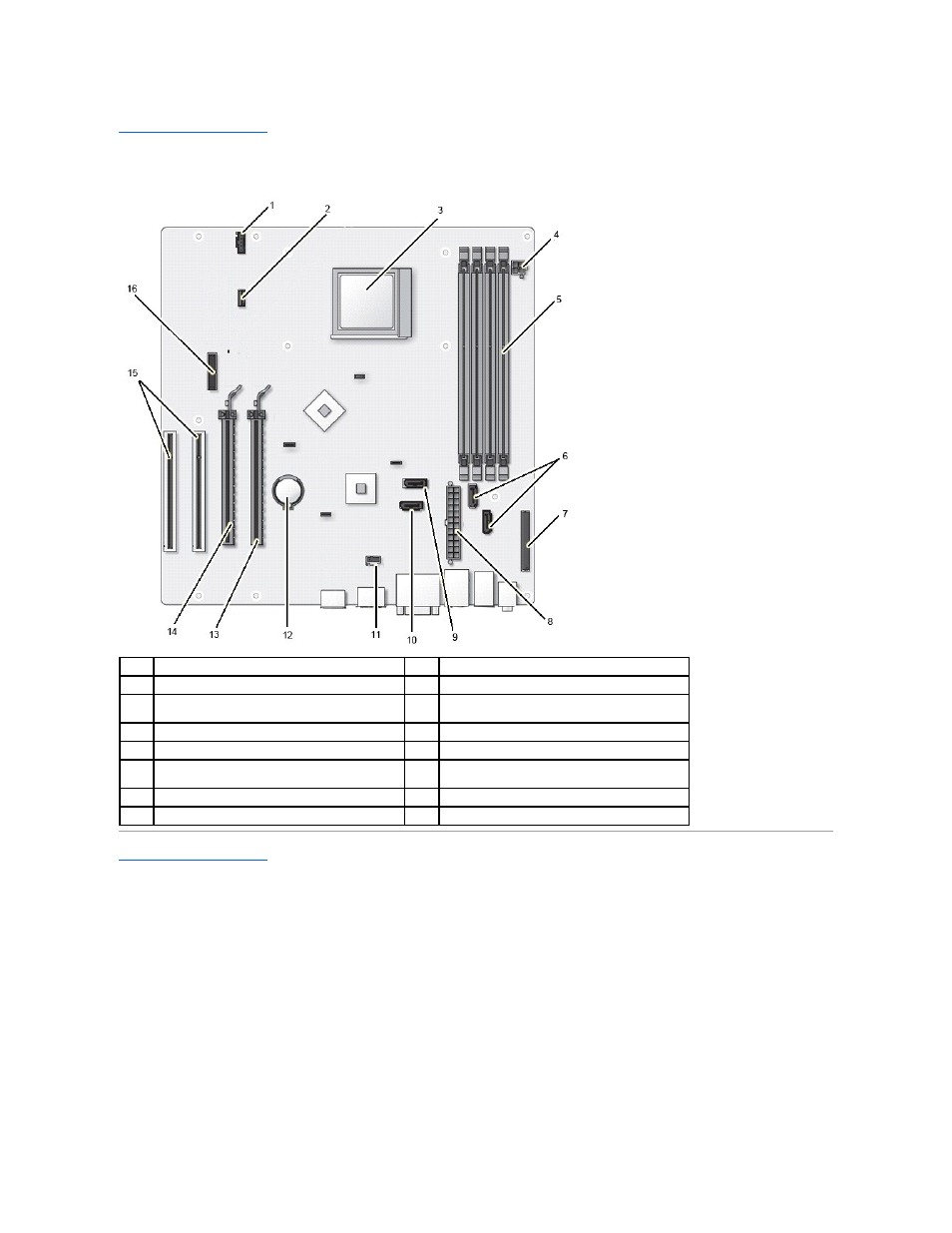

Расположение компонентов системной платы
Руководство по обслуживанию компьютера Dell™ OptiPlex™ 580—Мини -башня
Назад на страницу содержания
1 разъем для вентилятора (FAN_CPU) 2 разъем динамика (INT_SPKR)
3 разъем процессора (CPU) 4 разъем питания процессора (12VPOWER)
5
разъемы модулей памяти (DIMM_1, DIMM_2, DIMM_3
и DIMM_4)
6 разъемы SATA (SATA0 и SATA1)
7 разъем для передней панели (FRONTPANEL) 8 разъем питания (POWER)
9 разъем SATA (SATA2) 10 разъем SATA (SATA3)
11
разъем переключателя датчика вскрытия корпуса
(INTRUDER)
12 отсек батарейки типа «таблетка» (BATTERY)
13 разъем PCI Express x16 (SLOT1) 14 разъем PCI Express x4 (SLOT2)
15 разъем PCI (SLOT3 и SLOT4) 16 разъем PS/2 (SERIAL2)
