Проектор может проецировать изображения с композитного видеовыхода, выхода S-Видео или
компонентного видеовыхода подключённого видеоустройства.
Внимание!
Перед подключением видеоустройства к проектору оба устройства следует выключить.
Подключение к композитному видеовыходу или выходу
S-Видео
Примечание
Помните о том, что независимо от того, подаётся ли защищённое изображение через
контакт проектора S-VIDEO или VIDEO, проектор выводит звук, подаваемый через
контакты проектора AUDIO IN L/R.
Подключение к видеоустройству

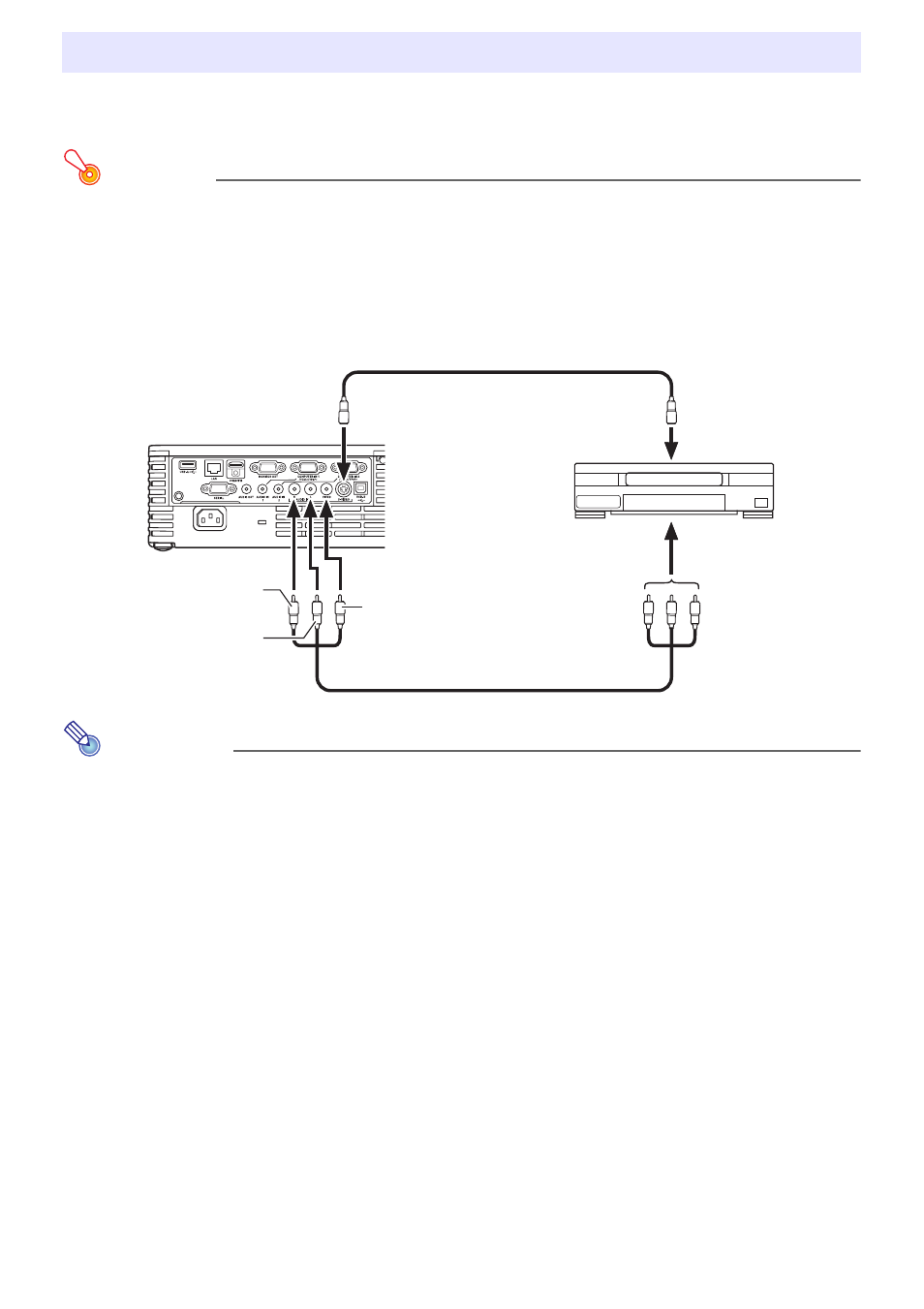

К выходному контакту
S-Видео
К выходному видео/
аудио-контакту
Жёлтый: к контакту VIDEO
К контакту S-VIDEO
Красный: к контакту
AUDIO IN R
Белый: к контакту
AUDIO IN L
Проектор
Видеоустройство
Кабель S-Видео (продаётся отдельно)
Видео/аудио-кабель со штепсельной вилкой
(продаётся отдельно)
