70

Для подключения проектора к компьютеру и управления проектором с компьютера можно
использовать последовательный кабель (переходной).

Подключение проектора к компьютеру

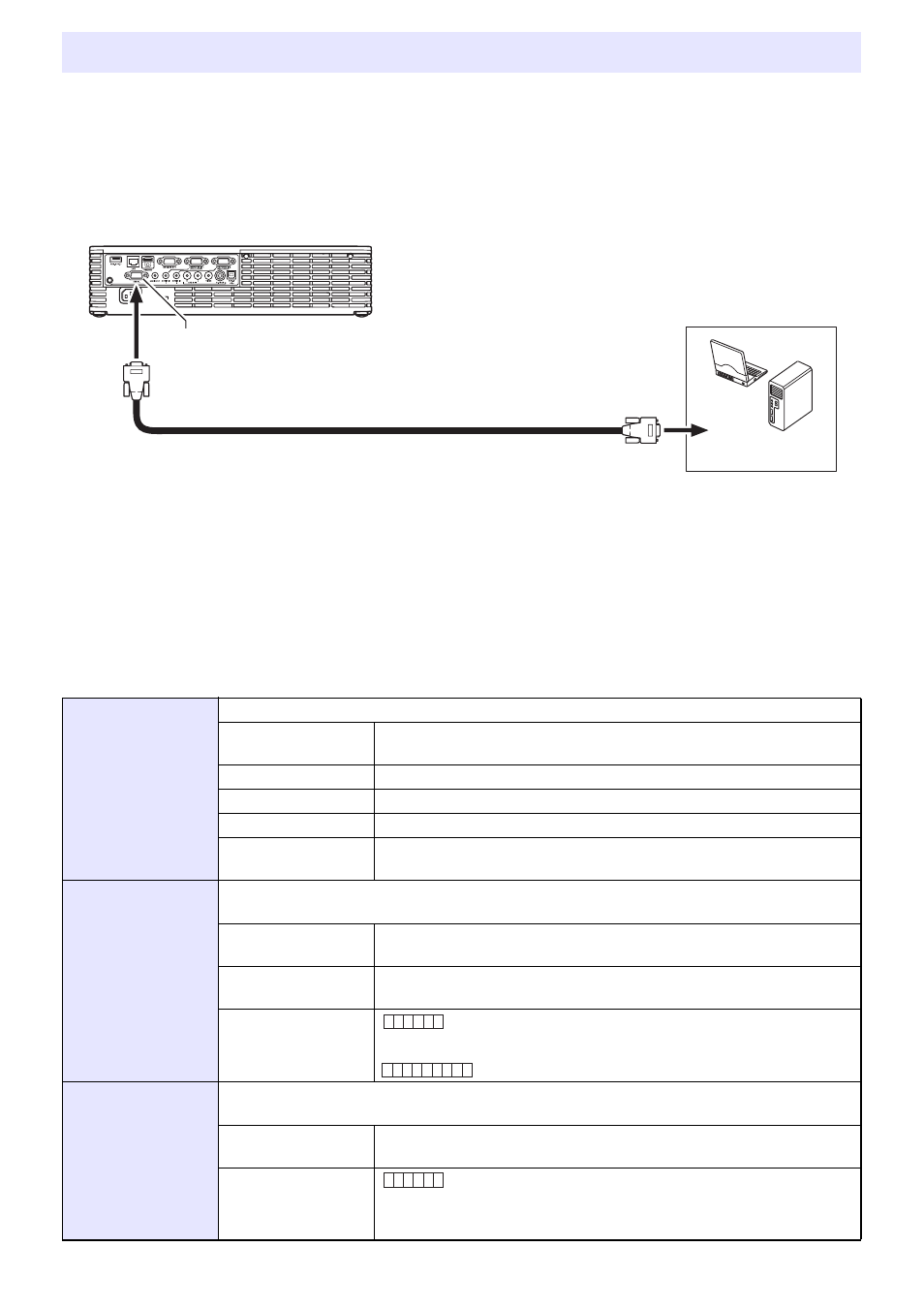

Подключите проектор к компьютеру, как показано на иллюстрации ниже.

* 9-контактный соединитель D-Sub (вилка) является стандартным для последовательных

портов компьютера, но соединители конкретного компьютера могут и отличаться.
Дополнительная информация о подключении имеющихся в продаже последовательных
кабелей к компьютеру приведена в их комплектной пользовательской документации.

Использование команд управления

В данном разделе поясняются команды, использующиеся для управления проектором с
компьютера.

Формат отправки команды

Управление проектором RS-232C

Протокол связи

Выполните следующие настройки для последовательного порта компьютера.
Скорость передачи
данных

19200 бит/с

Инф. бит

8 бит

Чётность

Нет

Стоп. бит

1 бит

Управление
потоком данных

Нет

Команда чтения

Данная команда отправляется при необходимости получения информации о текущих
настройках информационного проектора.
Формат отправки
данных

(<имя команды>?)

Формат получения
данных

(<применимый диапазон установок команды>,<текущая
настройка>)

Пример отправки
команды

отправляется с компьютера на проектор.

4

возвращается с проектора на компьютер.

Команда записи

Данная команда отправляется для управления информационным проектором (вкл./
выкл. и т.п.) и записи в него данных.
Формат отправки
данных

(<имя команды><значение настройки>)

Пример отправки
команды

отправляется с компьютера на проектор.

4

Настройка громкости проектора меняется на 0 (без звука).

Проектор

Имеющийся в продаже последовательный кабель (переходной)

Компьютер

Последовательный порт (RS-232C)

9-конт. D-Sub (разъём)

Последовательный

порт*

9-конт. D-Sub (разъём)

( V O L ? )

( 0 - 3 0 , 1 5 )

( V O L 0 )
