Українська | 97
Bosch Power Tools
F 016 L70 668 | (3.5.10)
малюнку. З’єднувальна муфта подовжувача
повинна бути захищена від водяних бризок,
зроблена з гуми або покрита гумою. Подовжу-
вальний кабель має використовуватися з
елементом, що компенсує натяг.
Під’єднувальний кабель треба регулярно
перевіряти на предмет пошкоджень; його
дозволяється використовувати лише в
бездоганному стані.
Пошкоджений під’єднувальний кабель
дозволяється ремонтувати лише в
авторизованій майстерні Bosch.
Монтаж і натягування пиляльного
ланцюга
f Вмикайте ланцюгову пилку в мережу
лише після закінчення монтажу.
f При орудуванні ланцюговою пилкою
обов’язково вдягайте захисні рукавиці.

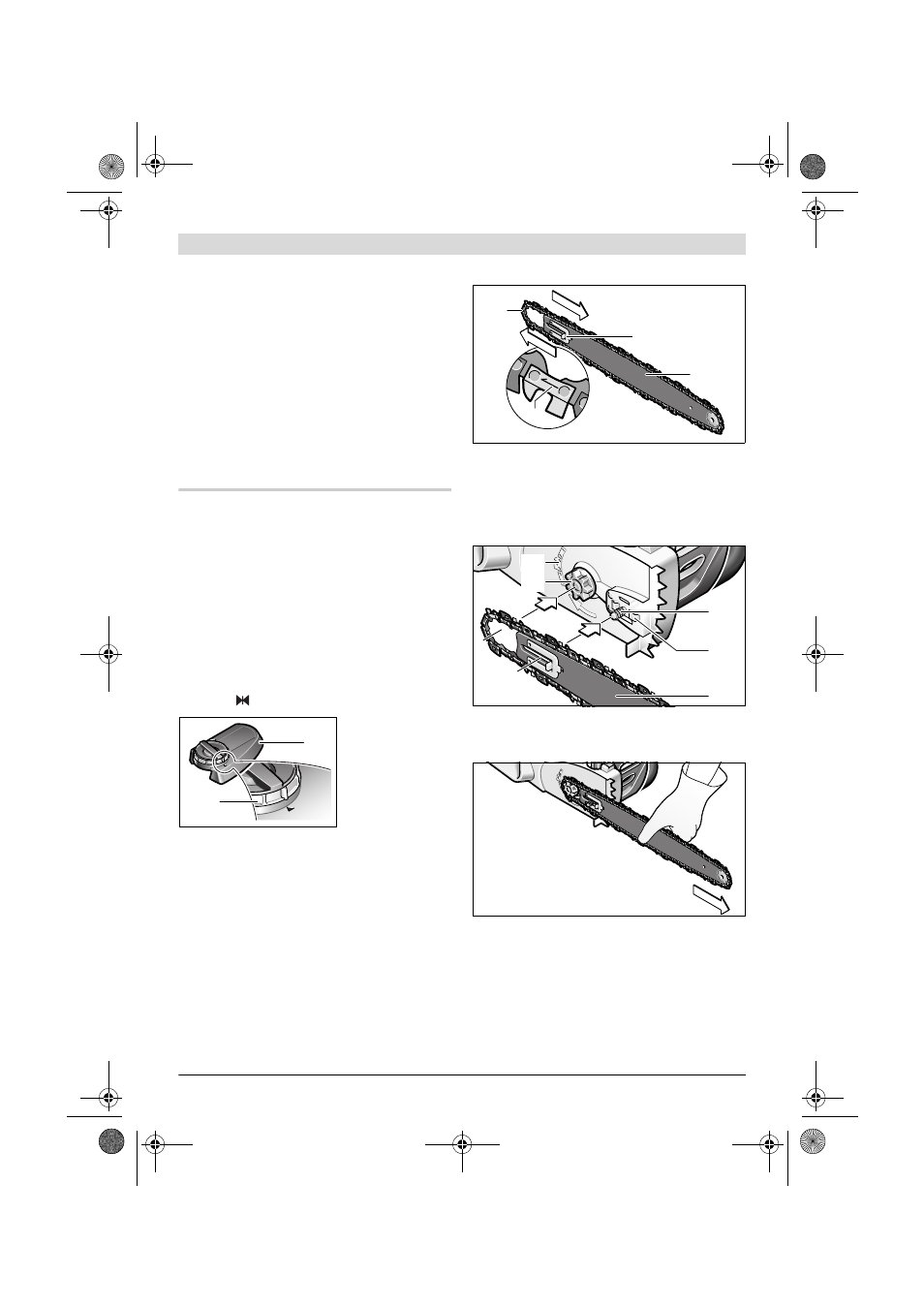

Монтаж пиляльного апарата і ланцюга
(див. мал. A)
– Обережно розпакуйте всі деталі.
– Встановіть 2 стрілки – на натяжному кільці
ланцюга 14 і на кришці 16
– одна проти
одної (
).
– Покладіть ланцюгову пилку на рівну
поверхню.
f Використовуйте лише ланцюги з
товщиною ланок (ширина пазу) 1,1 мм.
– Покладіть пиляльний ланцюг 11 в паз по
периметру пиляльного апарата 12.
Слідкуйте при цьому за правильним
напрямком ходу, порівняйте для цього
ланцюг з символом напрямку ходу 17.
Впевніться в тому, що натяжний кулачок
ланцюга 23 дивиться зовні. Щоб ланцюг 11
надівався легше, тримайте пиляльний
апарат 12 вертикально.
– Обведіть ланки ланцюга навкруг ведучої
зірочки 18 і встановіть пиляльний апарат 12
таким чином, щоб водила пиляльного
апарата 20, що знаходяться з двох боків
затискного прогонича 21, зайшли в
довгастий отвір пиляльного апарата 12.
– Перевірте, чи добре встановлені всі деталі
та чи добре тримаються в цьому положенні
пиляльний апарат і ланцюг.
– Рівно надіньте кришку 16 і впевніться, що
стрілки, як і раніше, співпадають, а упорний
прогонич ланцюга 22 точно заходить у
передбачений для нього напрямний паз
кришки 16.
16
14
12
23
11
17
17
18
20
12
21
