114 | Română
F 016 L70 668 | (3.5.10) Bosch Power Tools
Montarea şi întinderea lanţului de
ferăstrău
f Racordaţi ferăstrăul cu lanţ la reţeaua de
curent numai după ce l-aţi montat complet.
f La manevrarea lanţului de ferăstrău purtaţi
întotdeauna mănuşi de protecţie.

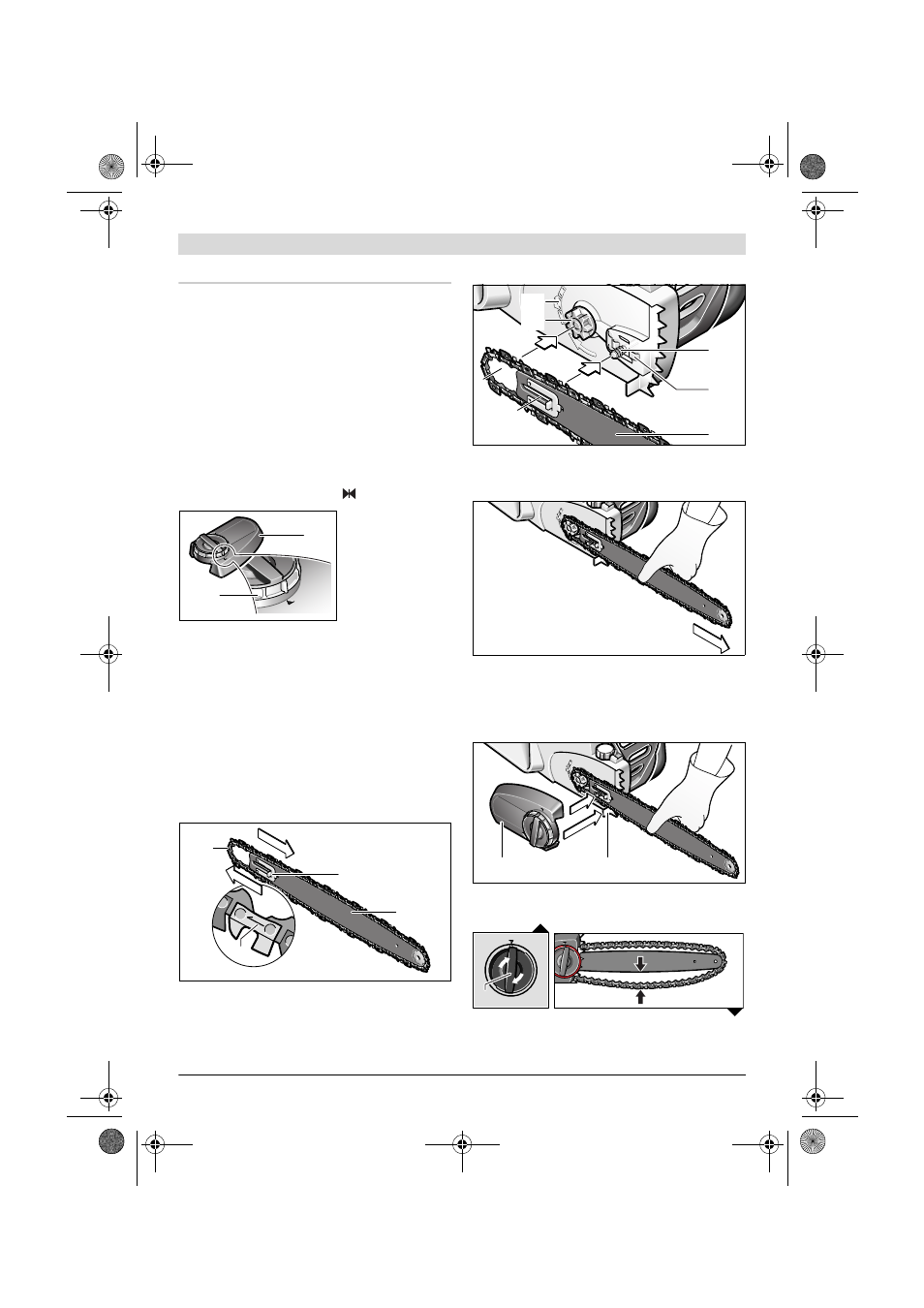

Montarea lamei şi a lanţului de ferăstrău
(vezi figura A)
– Despachetaţi cu grijă toate piesele.
– Aduceţi la acelaşi nivel cele două săgeţi de pe
inelul de întindere a lanţului 14 şi de pe
capacul de acoperire 16 (
).
– Aşezaţi ferăstrăul cu lanţ pe o suprafaţă
dreaptă.
f Folosiţi numai lanţuri de ferăstrău având o
grosime a elementului de antrenare (lăţime
canelură) de 1,1 mm.
– Introduceţi lanţul de ferăstrău 11 în canelura
circulară a lamei 12. Respectaţi direcţia
corectă de rulare, comparaţi lanţul cu simbolul
direcţiei de rulare 17. Asiguraţi-vă că, cama de
întindere a lanţului 23 este îndreptată spre
exterior. Pentru a uşura introducrea lanţului de
ferăstrău 11 ţineţi vertical lama 12.
– Aşezaţi elementele dinţate ale lanţului în
jurul roţii de lanţ 18 şi montaţi astfel lama 12,
încât ghidajele din faţa şi spatele bolţului de
fixare 21 alei lamei 20 să se angreneze în
canalul lamei 12.
– Verificaţi dacă toate componentele sunt bine
aşezate şi ţineţi lama împreună cu lanţul de
ferăstrău în această poziţie.
– Aşezaţi exact pe poziţie capacul de acoperire
16 şi asiguraţi-vă că săgeţile coincid ca şi
înainte iar bolţul de prindere a lanţului 22 se
află în şanţul de ghidare prevăzut în acest
scop pe capacul de acoperire 16.
– Strângeţi puţin capacul de acoperire 16 cu
maneta de strângere 15.
16
14
12
23
11
17
17
18
20
12
21
22 16
15
