Piłowanie przedmiotów obrabianych do
jednakowej długości (zob. rys. Q)
Do prostego cięcia jednakowej długości
elementów można zastosować prowadnicę
wzdłużną 38.
– Zwolnić śrubę motylkową 54 i ustawić
prowadnicę wzdłużną w wybranej odległości
od tarczy pilarskiej.
– Ponownie dokręcić nakrętki motylkowe.
– Przyłożyć przedmiot obrabiany do
ogranicznika. Skontrolować jeszcze raz na
podstawie oznakowanej przez laser linii
cięcia, czy ogranicznik długości jest
prawidłowo ustawiony.
– Przecięć ten i następne elementy na tę samą
długość, postępując zgodnie z instrukcjami,
zawartymi w rozdziałach
„Cięcie“.
Regulacja ogranicznika głębokości (wcinanie
rowków) (zob. rys. R)
W celu piłowania rowków należy przestawić
ogranicznik głębokości.
– Zwolnić obie przeciwnakrętki 55 za pomocą
dostępnego w handlu klucza oczkowego lub
widełkowego (14 mm).
– Zwolnić nakrętkę 56 i przesunąć ogranicznik
głębokości 30 do góry, obracając nim w
kierunku przeciwnym do ruchu wskazówek
zegara.
– Odchylić głowicę elektronarzędzia przy
uchwycie 5 do pozycji, przy której osiągnięta
zostaje pożądana głębokość rowka.
– Wkręcić ogranicznik głębokości w kierunku
zgodnym z ruchem wskazówek zegara tak,
aby koniec wkrętu dotykał prowadnicy 57.
– Przesunąć powoli głowicę do góry.
– Dociągnąć nakrętkę mocującą 56, a
następnie przeciwnakrętki 55.
Nietypowe przedmioty obrabiane
Przy piłowaniu wygiętych lub okrągłych przed-
miotów należy je szczególnie starannie
zabezpieczyć przed przesuwaniem się. Na linii
cięcia nie może powstać szczelina między
przedmiotem obrabianym, ogranicznikem cięcia
i stołem pilarskim.
W razie potrzeby należy wykonać specjalne
uchwyty.
Wymiana podkładki (zob. rys. S)
Czerwone podkładki 12 mogą się zużyć po
dłuższym użytkowaniu elektronarzędzia.
Należy wymienić uszkodzone podkładki.
– Ustawić elektronarzędzie w pozycji roboczej.
– Wykręcić śruby 58 za pomocą dołączonego
do zestawu wkrętaka krzyżowego i wyjąć
zużyte podkładki.
– Nałożyć nową prawą podkładkę.
– Przykręcić podkładkę śrubami 58
umieszczając ją jak najbardziej wysuniętą na
prawo, tak aby tarcza pilarska na całej
długości posuwu nie zetknęła się z
podkładką.
– Powtórzyć kroki montażu analogicznie dla
lewej podkładki.

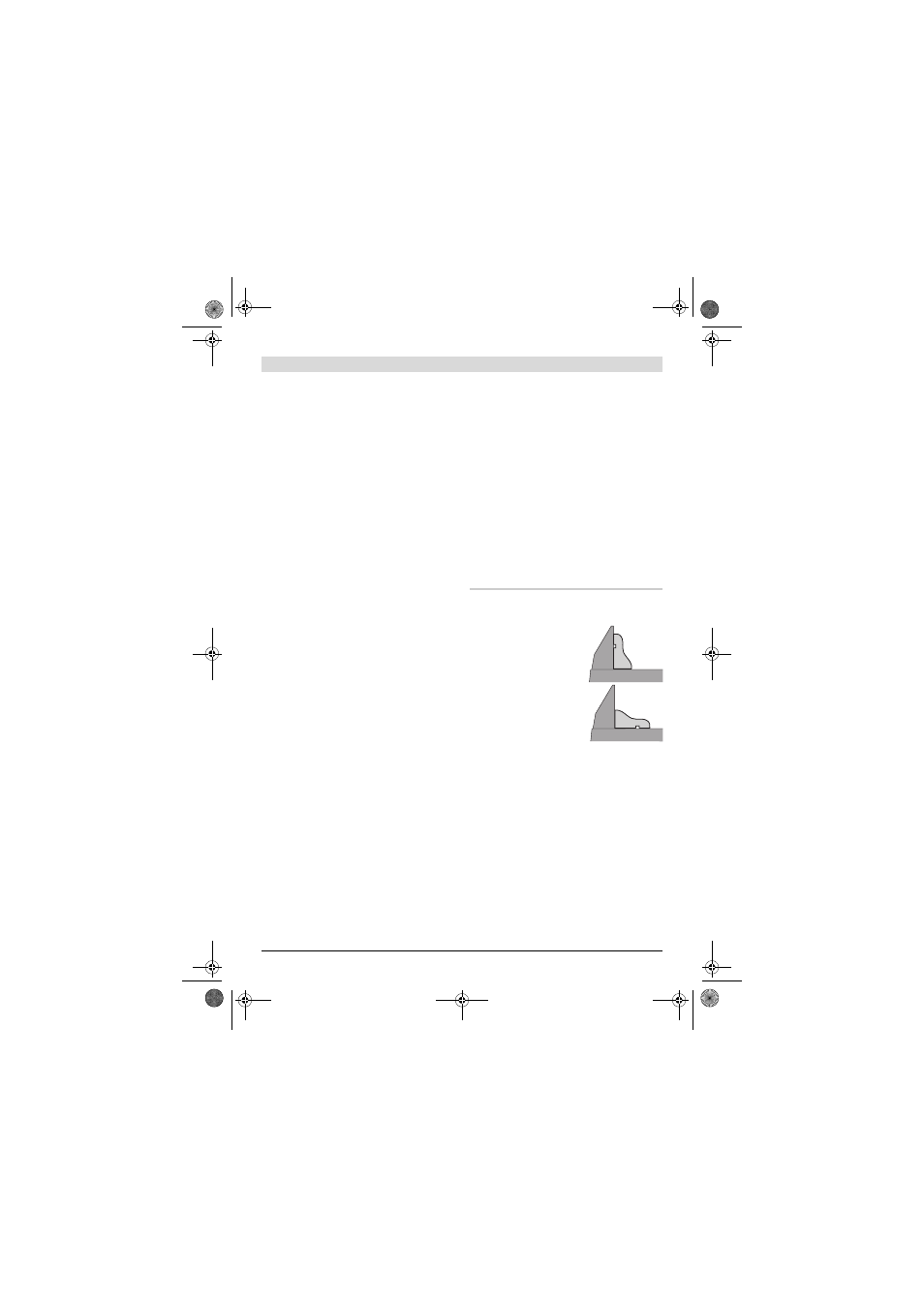

Obróbka listew profilowanych
Listwy profilowe można ciąć w dwojaki sposób:
Ponadto, w zależności od szerokości listwy
profilowej, można wykonywać cięcia z posuwem
lub bez posuwu.
Wypróbować zawsze ustawiony kąt cięcia
najpierw na resztce listwy.
– pionowo przy ogranicz-
niku cięcia
– ułożone płasko na stole
pilarskim
