Eesti | 221
Bosch Power Tools
1 609 929 U69 | (22/4/10)
Ühepikkuste toorikute saagimine
(vt joonist Q)
Ühepikkuste toorikute saagimise
hõlbustamiseks võib kasutada paralleeljuhikut
38.
– Keerake lahti liblikmutter 54 ja seadke
paralleeljuhik saekettast soovitud kaugusele.
– Pingutage liblikmutter uuesti kinni.
– Asetage toorik vastu piirikut. Kontrollige
laseriga märgistatud lõikejoone abil
veelkord, kas paralleeljuhik on õiges asendis.
– Saagige nüüd see ja teised toorikud vastavalt
punktis „Saagimine“ toodud juhistele
ühepikkusteks.
Sügavuspiiriku seadistamine (Soone
saagimine) (vt joonist R)
Sügavuspiirikut tuleb reguleerida, kui tahate
saagida soont.
– Keerake mõlemad kontramutrid 55 tavalise
silmus- või lehtvõtmega (14 mm) lahti.
– Vabastage lukustusmutter 56 ja keerake
sügavuspiirik 30 vastupäeva täiesti üles.
– Keerake seadme haar käepidemest 5
asendisse, mille puhul on soovitud
soonesügavus saavutatud.
– Keerake sügavuspiirikut päripäeva, kuni kruvi
ots puudutab korpuseliistu 57.
– Viige seadme haar aeglaselt üles.
– Keerake uuesti kinni kõigepealt
lukustusmutter 56 ja seejärel kontramutrid
55.
Erikujulised toorikud
Kaarjad ja ümarad toorikud tuleb kinnitada eriti
kindlalt, vältimaks nende paigastnihkumist.
Lõikejoonel ei tohi tooriku, juhtrööpa ja saepingi
vahel olla pilu.
Vajaduse korral tuleb valmistada spetsiaalsed
kinnitused.
Vaheplaadi vahetamine (vt joonist S)
Punased vaheplaadid 12 võivad seadme
intensiivse kasutuse järel kuluda.
Vahetage defektsed vaheplaadid välja.
– Viige seade tööasendisse.
– Keerake komplekti kuuluva kruvikeerajaga
välja kruvid 58 ja eemaldage vanad
vaheplaadid.
– Asetage kohale uus parempoolne vaheplaat.
– Kinnitage vaheplaat kruvidega 58 võimalikult
kaugel paremal pool, nii et saeketas ei puutu
võimaliku tõmbeliigutuse kogupikkuses
vaheplaadiga kokku.
– Korrake protseduuri analoogselt uue
vasakpoolse vaheplaadi osas.

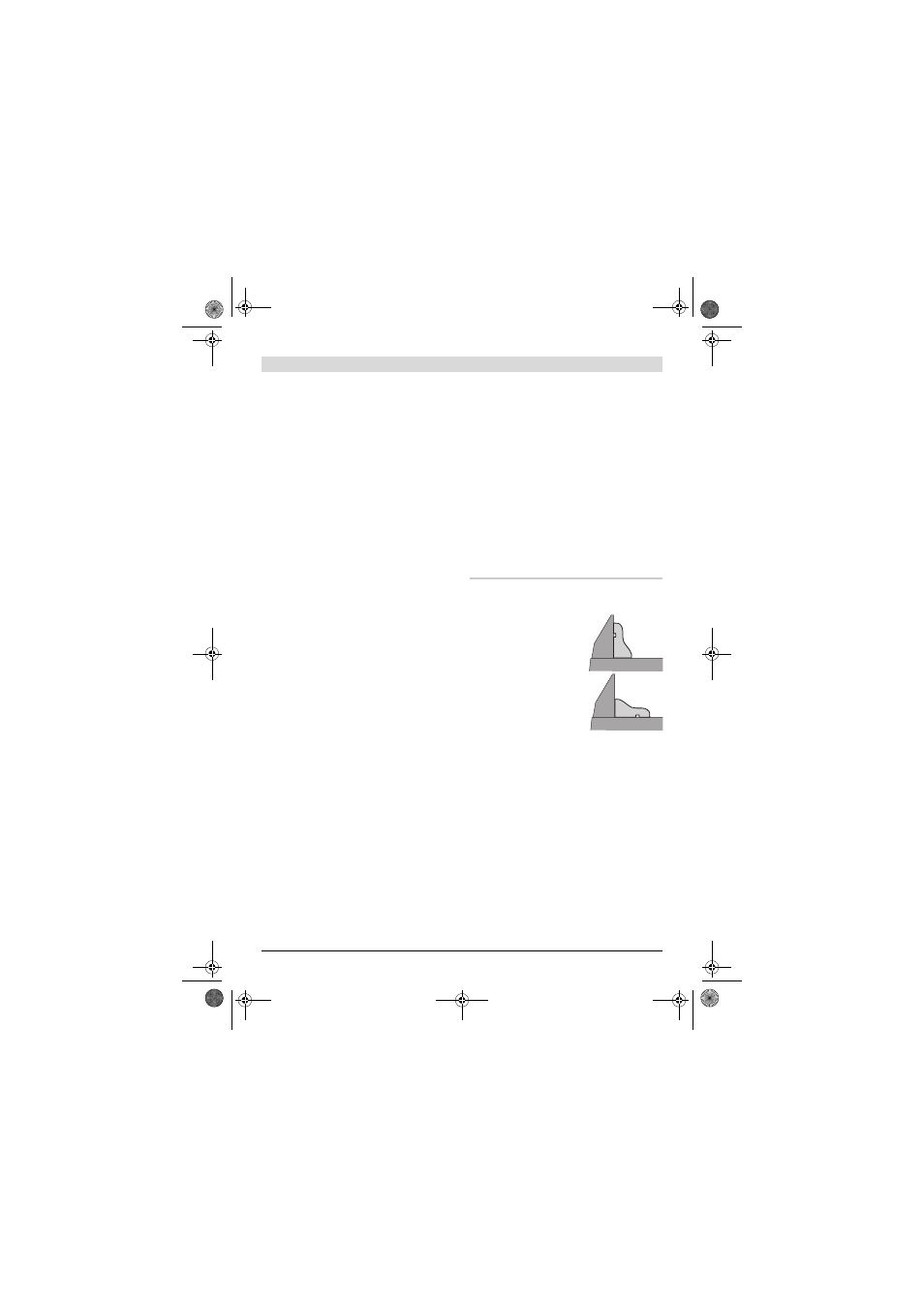

Profiilliistude töötlemine
Profiilliiste saab töödelda kahel erineval viisil:
Lisaks sellele saab sõltuvalt profiilliistu laiusest
lõikeid teha tõmbeliigutusega ja ilma.
Katsetage seadistatud kaldenurka alati
kõigepealt proovidetaili peal.
– asetatuna juhtrööpa
vastu
– asetatuna saepingile
