24 | Česky
2 609 006 764 | (18.1.13) Bosch Power Tools

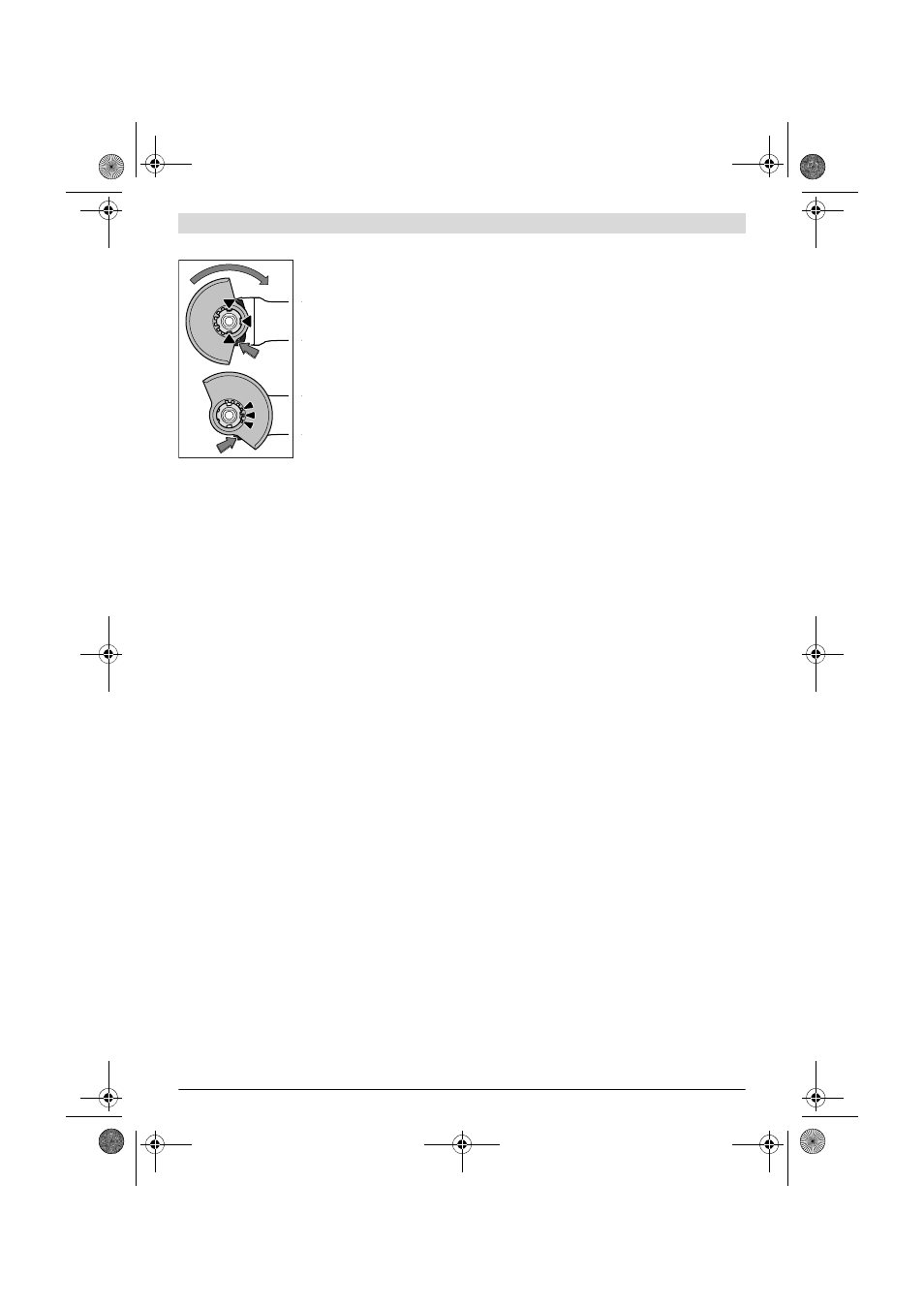

Ochranný kryt pro broušení
Ochranný kryt 6 položte na upína-
cí místo na elektronářadí tak, až
kódovací výstupek ochranného
krytu souhlasí s upínacím mís-
tem. Přitom stlačte a podržte od-
jišťovací páčku 1.
Zatlačte ochranný kryt 6 na krku
vřetene až nákružek ochranného
krytu dosedne na přírubu elektro-
nářadí a ochranný kryt otočte až
zřetelně slyšitelně zaskočí.
Polohu ochranného krytu 6 při-
způsobte potřebám pracovního
procesu. K tomu stlačte odjišťo-
vací páčku 1 nahoru a ochranný kryt 6 otočte do požadované
polohy.
 Ochranný kryt 6 vždy nastavte tak, aby všechny 3 čer-
vené výstupky odjišťovací páčky 1 zasahovaly do pří-
slušných vybrání ochranného krytu 6.
 Ochranný kryt 6 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.
 Ochranný kryt 6 se smí nechat přetočit jen za ovládání
odjišťovací páčky 1! V opačném případě nesmí být
elektronářadí žádným způsobem dále používáno a musí
být předáno do zákaznického servisu.
Upozornění: Kódovací výstupky na ochranném krytu 6 zajiš-
ťují, aby bylo možno namontovat jen k elektronářadí lícující
ochranné kryty.
Ochranný kryt pro dělení
 Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 10.
 Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.
Ochranný kryt pro dělení 10 se namontuje jako ochranný kryt
pro broušení 6.
Odsávací kryt pro dělení s vodícími saněmi
Odsávací kryt pro dělení s vodícími saněmi 17 se namontuje
jako ochranný kryt pro broušení 6.
Přídavná rukojeť
 Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 4.
Přídavnou rukojeť 4 našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Ochrana ruky
 Pro práce s pryžovým brusným talířem 13 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 12.
Ochranu ruky 12 upevněte pomocí přídavné rukojeti 4.
Montáž brusných nástrojů
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
 Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 5 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 2, aby se brusné vřeteno zaaretovalo.
 Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici 9 a utáhněte ji klíčem se dvěma čepy.
 Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.
Lamelový brusný kotouč
 Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 12.
Pryžový brusný talíř
 Pro práce s pryžovým brusným talířem 13 namontujte
vždy ochranu ruky 12.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 15 a utáhněte ji klíčem se dvě-
ma čepy.
Hrncový kartáč/kotoučový kartáč
 Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 12.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.
Dovolený počet otáček [min -1 ] resp. obvodová rychlost [m/s]
použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp. obvodové
rychlosti na etiketě brusného nástroje.
