150 | Lietuviškai
2 609 006 764 | (18.1.13)
Bosch Power Tools
Atitikties deklaracija
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“
aprašytas gaminys atitinka žemiau pateiktus standartus ir
norminius dokumentus: EN 60745 pagal Direktyvų
2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus.
Techninė byla (2006/42/EB) laikoma:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012
Montavimas
Apsauginės įrangos montavimas
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.
Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžia-
mas apsauginio gaubto arba elektrinio įrankio įtvaras, elektri-
nį įrankį reikia nedelsiant nusiųsti į klientų aptarnavimo sky-
rių; adresai pateikti skyriuje „Klientų aptarnavimo skyrius ir
naudotojų konsultavimo tarnyba“.

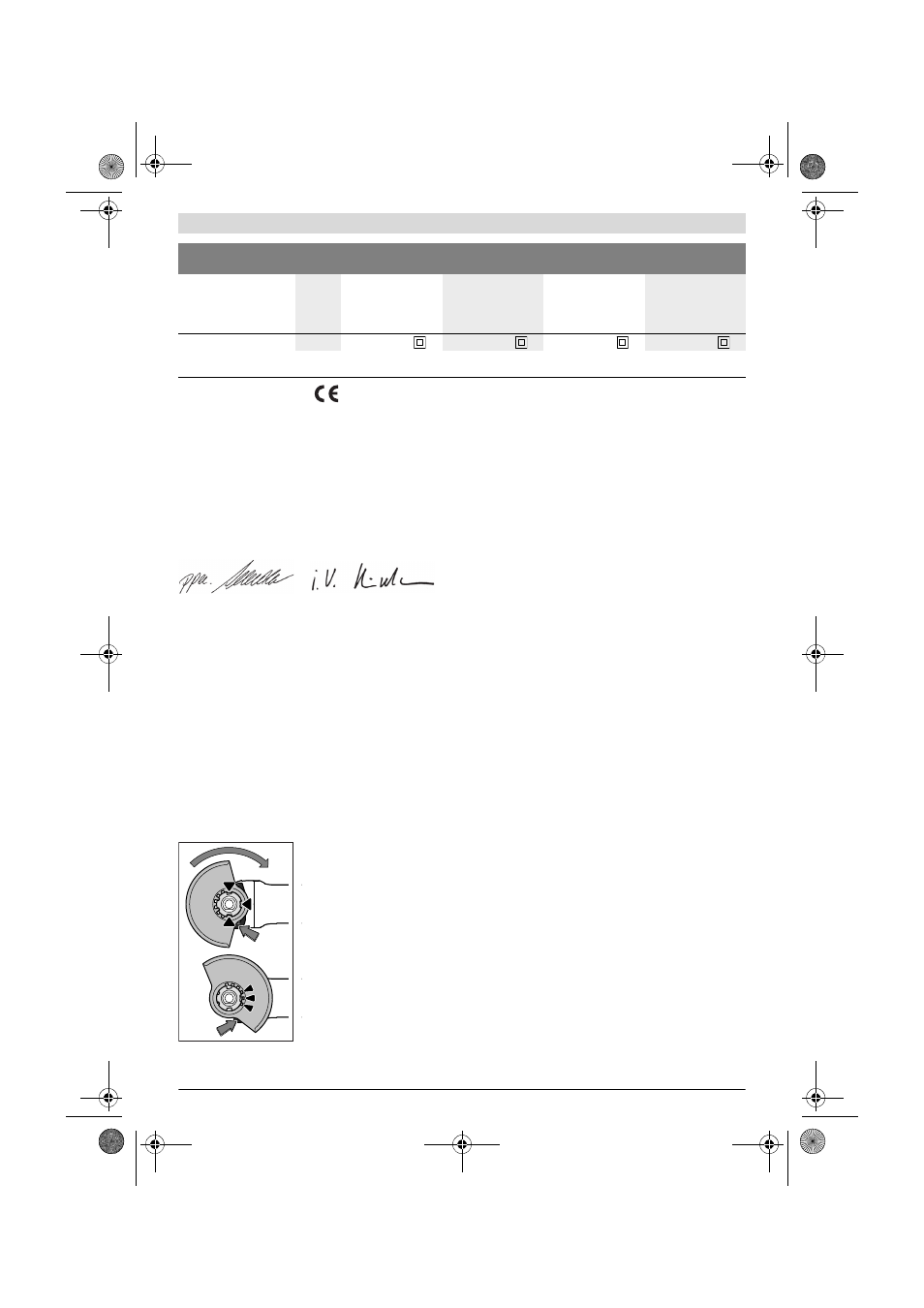

Apsauginis gaubtas, skirtas šlifuoti
Uždėkite apsauginį gaubtą 6 ant
elektrinio įrankio laikiklio, kad ap-
sauginio gaubto kodiniai kumšte-
liai sutaptų su laikikliu. Tuo metu
spauskite ir laikykite paspaustą
atblokavimo svirtelę 1.
Spauskite apsauginį gaubtą 6 ant
suklio kakliuko, kol apsauginio
gaubto kraštelis priglus prie elek-
trinio prietaiso jungės, ir sukite
apsauginį gaubtą, kol jis aiškiai
girdimai užsifiksuos.
Pritaikykite apsauginio gaubto 6
padėtį pagal atliekamo darbo po-
būdį. Tuo tikslu paspauskite atblokavimo svirtelę 1 aukštyn ir
pasukite apsauginį gaubtą 6 į norimą padėtį.
Apsauginį gaubtą 6 visada įstatykite taip, kad visi 3
raudoni atblokavimo svirtelės 1 kumšteliai įsistatytų į
atitinkamas apsauginio gaubto 6 išpjovas.
Apsauginį gaubtą 6 nustatykite taip, kad būtų užkirstas
kelias kibirkštims lėkti dirbančiojo kryptimi.
Apsauginis gaubtas 6 turi suktis tik paspaudus atbloka-
vimo svirtelę 1! Priešingu atveju su elektriniu įrankiu
dirbti draudžiama, jį reikia pristatyti į klientų aptarna-
vimo skyrių.
Nuoroda: ant apsauginio gaubto 6 esantys kodiniai kumšte-
liai užtikrina, kad bus uždedamas tik elektriniam įrankiui tin-
kantis apsauginis gaubtas.
Apsauginis gaubtas, skirtas pjauti
Pjaudami su standžiomis šlifavimo priemonėmis, visa-
da naudokite pjauti skirtą apsauginį gaubtą 10.
Pjaudami akmenį, pasirūpinkite pakankamu dulkių nu-
siurbimu.
Apsauginis gaubtas 10, skirtas pjauti, montuojamas kaip ap-
sauginis gaubtas 6, skirtas šlifuoti.
Pjauti skirtas nusiurbimo gaubtas su kreipiamosiomis pa-
važomis
Pjauti skirtas nusiurbimo gaubtas su kreipiamosiomis pavažo-
mis 17 montuojamas kaip apsauginis gaubtas 6, skirtas šli-
fuoti.
Papildoma rankena
Elektrinį įrankį leidžiama naudoti tik su papildoma ran-
kena 4.
Papildomą rankeną 4 priklausomai nuo darbo metodo prisuki-
te prie reduktoriaus korpuso kairėje arba dešinėje.
Rankos apsauga
Norėdami dirbti su guminiu lėkštiniu disku 13 arba ci-
lindriniu šepečiu/diskiniu šepečiu/žiedlapiniu šlifavi-
mo disku, visada uždėkite rankos apsaugą 12.
Pritvirtinkite rankos apsaugą 12 papildoma rankena 4.
Šlifavimo įrankių tvirtinimas
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.
Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso.
Diskai dirbant labai įkaista.
Nuvalykite šlifavimo suklį 5 ir visas montuojamas dalis.
Svoris pagal „EPTA-
Procedure 01/2003“ su
standartine papildoma
rankena
kg
1,8
1,8
1,8
1,8
Apsaugos klasė
/
II
/
II
/
II
/
II
Kampinio šlifavimo
mašina
PWS ...
780-125
7800
850-115
850-125
Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie
duomenys gali skirtis.
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
