Подготовка
≥ Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ткани.
≥ Для сборки используйте крестовую отвертку.
≥ Перед началом сборки, установкой и подсоединением убедитесь в том, что вы располагаете всеми указанными компонентами.
≥ Правая и левая колонки и стойки не различаются.
≥ Для установки на стене обратитесь к стр. 7.

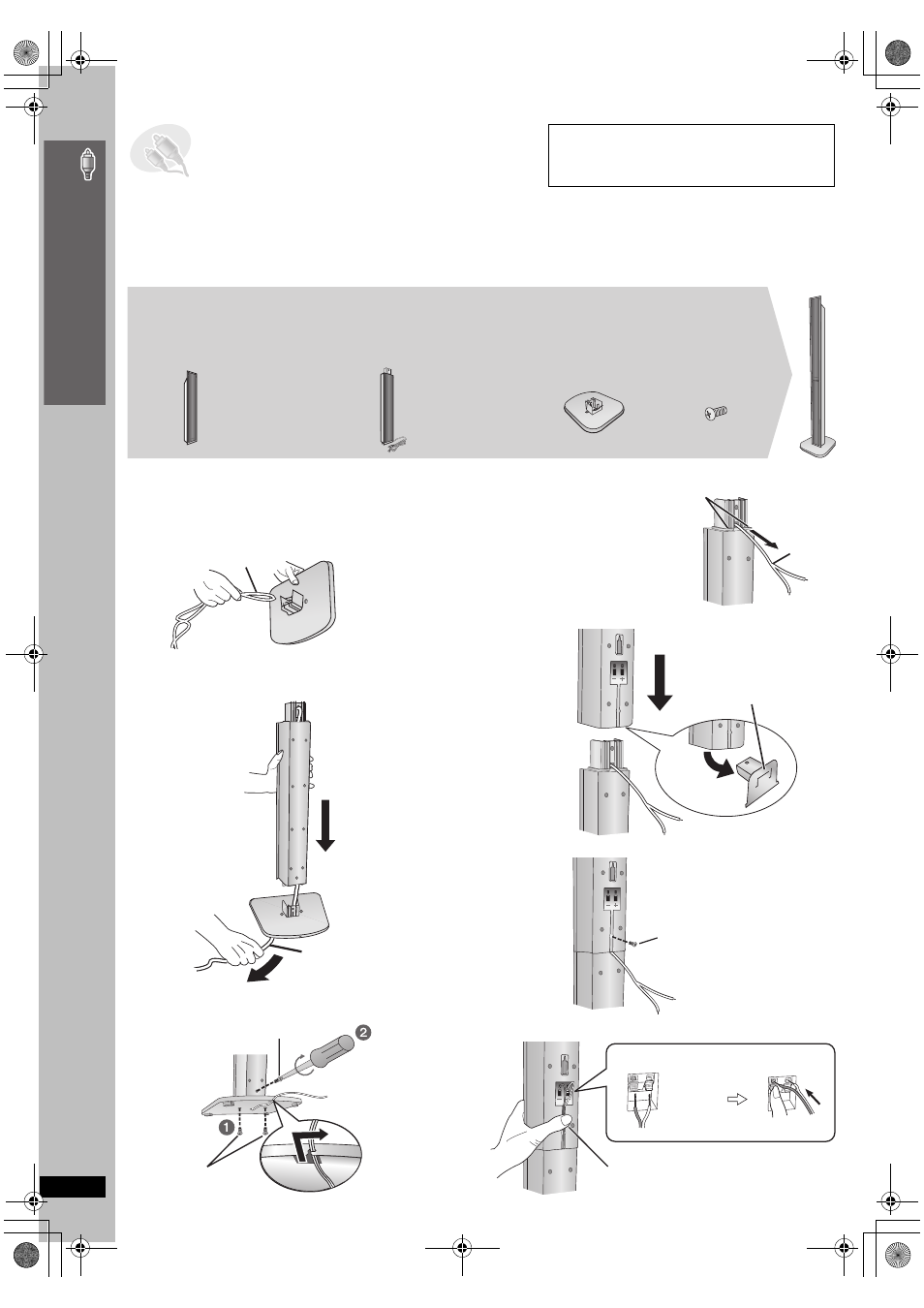

1
Прикрепите стойку к основанию.
1 Пропустите кабель колонки через основание.
Для большего удобства свободно сложите кабель
пополам (сильно не перегибайте), пропустите согнутую
часть в отверстие и затем пропустите оставшуюся часть
кабеля через основание.
2 Соедините стойку с основанием, аккуратно
протягивая конец кабеля колонки.
2
Закрепите стойку на основании.
3
Прикрепите колонку к стойке.
1 Вытяните конец
кабеля колонки и
расположите его
между выступами.
2 Прикрепите колонку к стойке.
4
Закрепите колонку на стойке.
5
Подключите кабель колонки.
ШАГ
1
Сборка фронтальных колонок и
колонок звукового окружения
Прилагаемые стойки специально предназначены для
установки фронтальных колонок и колонок звукового
окружения Panasonic SB-FS540. Используйте их
только как указано в данной инструкции.
4 Фронтальные колонки и
колонки звукового окружения
(с заглушкой)
4 Основания
4 Стойки
≥ 2kстойки с коротким кабелем:
для фронтальных колонок
≥ 2kстойки с длинным кабелем:
для колонок звукового окружения
16 Винтов
Основание
Кабель
Стойка
Основание
Кабель
Тяните аккуратно.
Винт
Надежно затяните.
Сдвиньте кабель
колонки в паз.
Стойка
Основание
Винты
Надежно затяните.
Кабель
Выступы
Стойка
Колонка
Стойка
Заглушка
Снимите перед установкой
колонки и сохраните при
креплении колонок на
стене (
➜ стр. 7).
Колонка
Стойка
Винт
Надежно затяните.
Убедитесь, что кабель колонки
находится в центре паза.
_
: Белый
`
: Синий
Нажмите!
Вставьте кабель
колонки в паз.
Полностью
вставьте провод.
