Прос
те
встано
вле
ння

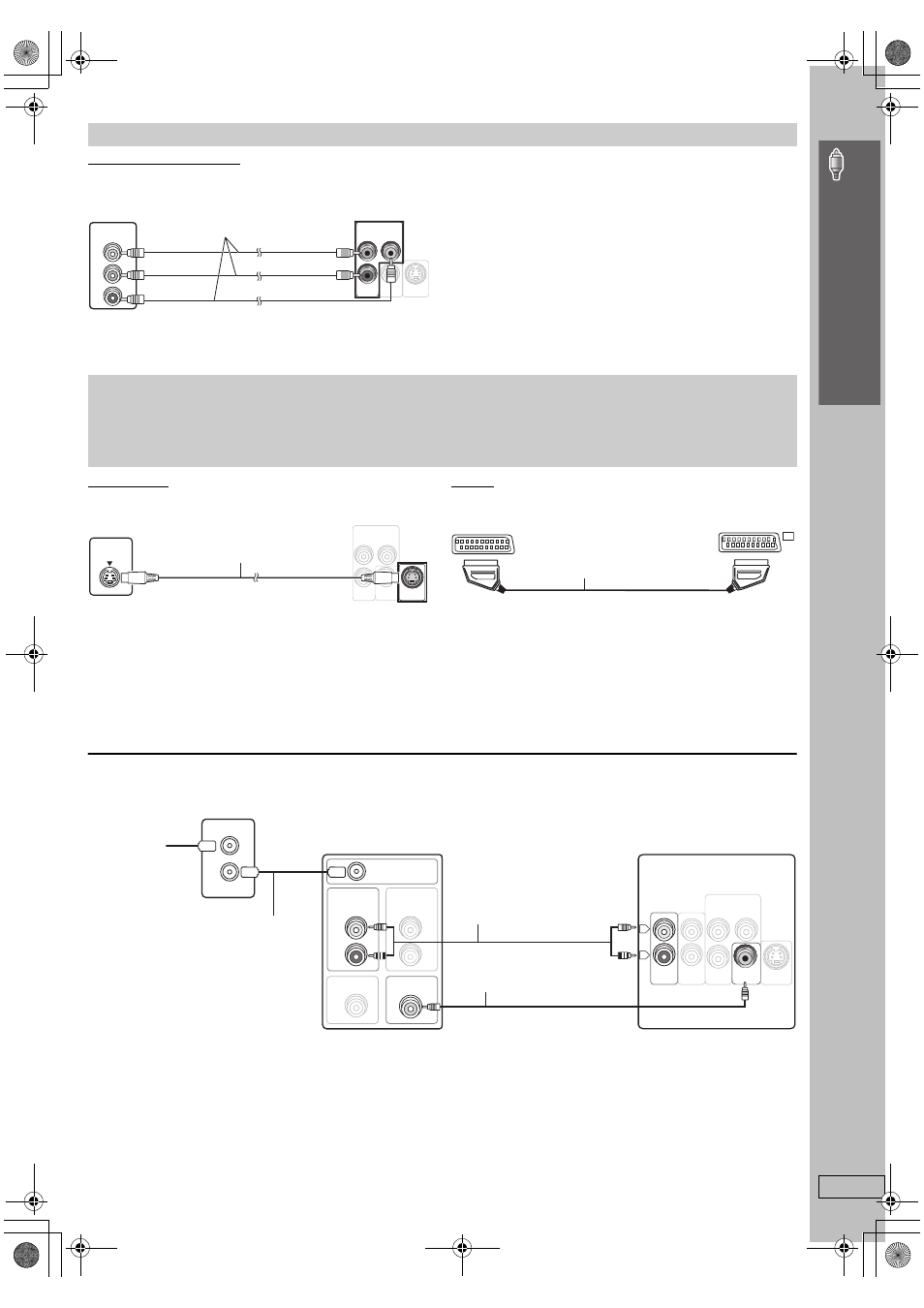

COMPONENT VIDEO OUT
≥ Використання терміналів COMPONENT VIDEO OUT
Термінали COMPONENT VIDEO OUT забезпечують чистіше
зображення, ніж термінал S-VIDEO OUT. Ці термінали можна
використовувати як для черезстрічкового, так і прогресивного
виходу. Підключення за допомогою цих терміналів виводить
окремо сигнали колірності (P
B
/P
R
) та сигнал яскравості (Y) для
досягнення високої точності відтворення кольорів.
≥ Опис терміналів компонентного відеовходу залежить від
телевізора або монітора (наприклад, Y/P
B
/P
R
, Y/B-Y/R-Y, Y/C
B
/C
R
).
Підключайте до терміналів однакового кольору.
≥ При використанні даного підключення виберіть “Video/YPbPr”
або “S-Video/YPbPr” у меню QUICK SETUP (
➜ стoр. 13). При
виборі “RGB/No Output” сигнал RGB виводиться з термінала
SCART (AV), але у цьому випадку жоден сигнал не виводиться з
вихідних терміналів компонентного відео.
S-VIDEO OUT
≥ Використання терміналу S-VIDEO OUT
Термінал S-VIDEO OUT забезпечує отримання яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості (Y).
(Хоча загальні результати залежать від якості телевізора.)
SCART
≥ Використання терміналу SCART (AV)
Для покращення якості зображення апарат дозволяє змінити вихід
відеосигналу термінала SCART (AV) із “Video” на “S-Video” або
“RGB” у залежності від типу підключеного телевізора. Виберіть
“S-Video/YPbPr” або “RGB/No Output” у меню QUICK SETUP
(
➜ стoр. 13). Також встановіть “Video Output” на “Off” (➜ стoр. 28,
Закладка “HDMI”).
Це аудіо підключення дасть змогу відтворювати аудіозаписи з
телевізора у системі домашнього театру. Див. “Використання
іншого обладнання” (
➜ стoр. 35).
∫ Підключення скриньки кабельного телебачення або відеомагнітофона
Інші відео підключення для поліпшення якості зображення
VIDEO
OUT
S-VIDEO
OUT
P
B
P
R
Y
COMPONENT
VIDEO IN
P
R
P
B
Y
COMPONENT VIDEO OUT
Телевізор
(не входить у
комплект)
Задня панель
основного апарата
Відеокабелі
(не входять у комплект)
Для перегляду відео з прогресивною розгорткою
≥ Підключіть телевізор, сумісний з прогресивним виходом.
1 Виставте “Video Output” на “Off” (
➜ стoр. 28, Закладка “HDMI”).
2 Виставте “Video Output Mode” на “480p” або “576p”, а тоді виконуйте вказівки на екрані меню (
➜ стoр. 23, Picture Menu).
≥ Телевізори Panasonic з вхідними терміналами 625 (576)/50i·50p, 525 (480)/60i·60p сумісні з прогресивною розгорткою. Якщо у вас
інша марка телевізора, порадьтеся з виробником.
VIDEO
OUT
S-VIDEO
OUT
P
B
P
R
Y
S-VIDEO
IN
COMPONENT VIDEO OUT
Телевізор
(не входить у комплект)
Кабель S-video
(не входить у комплект)
Задня панель
основного апарата
AV
AV
Телевізор
(не входить у комплект)
Кабель Scart
(не входить у комплект)
Задня панель
основного апарата
RF IN
RF OUT
L
L
R
R
IN
IN
TV
TV
AUDIO
AUDIO
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX
VIDEO
VIDEO
OUT
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
Телевізор
(не входить у комплект)
Відеокабель
(входить у комплект)
Задня панель
основного апарата
Аудіокабель
(не входить у комплект)
≥ Замість цього підключення можна
використовувати кабельне
підключення scart (
➜ вгорі).
РЧ-кабель
(не входить у
комплект)
Скринька кабельного телебачення або відеомагнітофон
(не входять у комплект)
До скриньки
кабельного
телебачення
або телеантени
Ви можете використовувати термінал
AUX як аудіовхід при підключенні
інших зовнішніх пристроїв (наприклад,
касетного відеомагнітофона).
Виберіть “AUX” як вхідне джерело
(SELECTOR
➜ стoр. 14).
Ауді
о- та ві
део
п
ід
кл
ючен
ня
