4 РУС

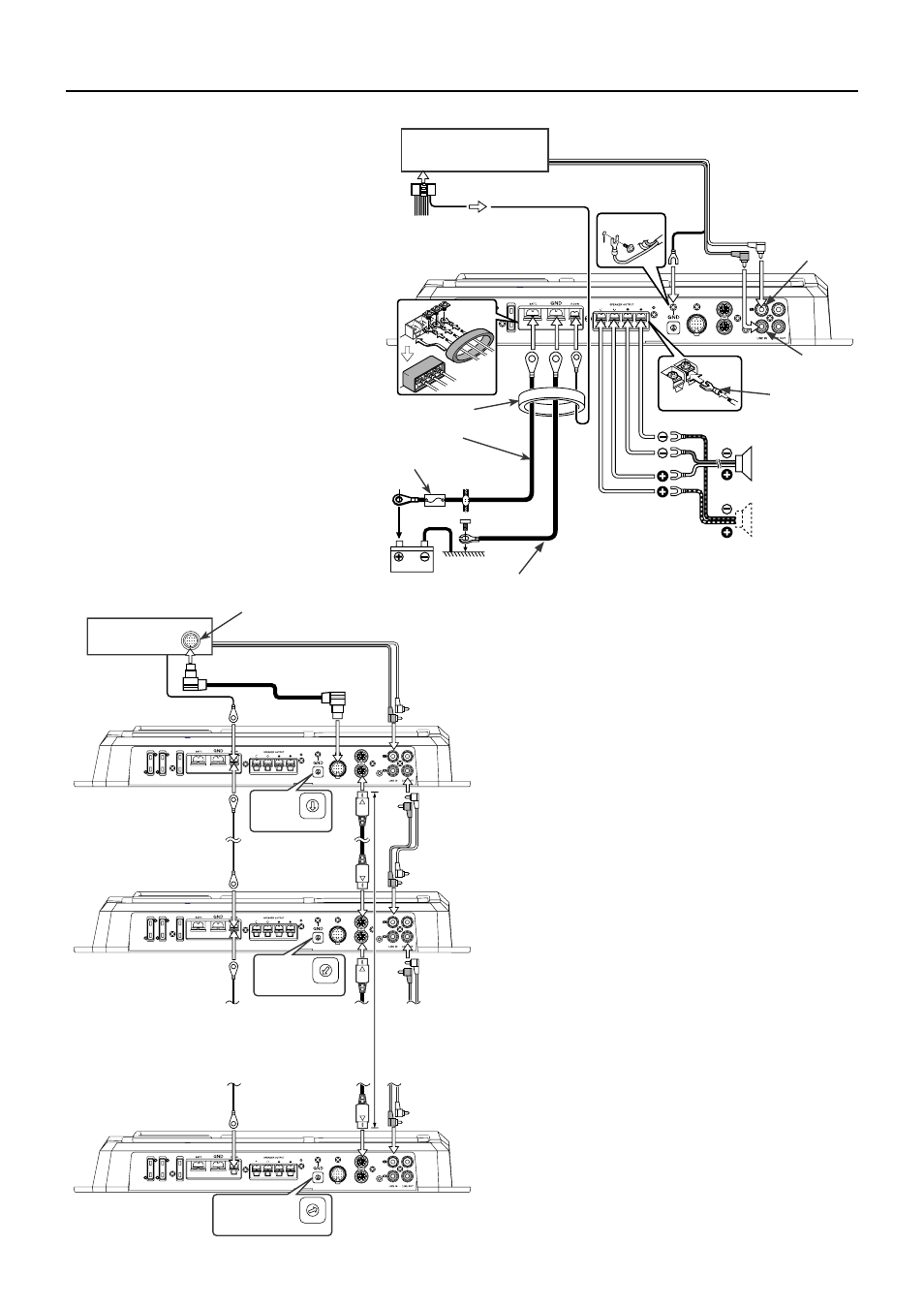

Схемы соединений
* Приобретаемые в магазинах принадлежности
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, вызванного
коротким замыканием в проводке, подключите гибкую
вставку или прерыватель вблизи положительной (+) клем-
мы автомобильного аккумулятора.
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормально, немедленно
выключите питание и проверьте подключения.
- Перед изменением положения любого переключателя
выключайте питание усилителя.
- Если перегорел предохранитель, проверьте провода на
предмет короткого замыкания, а затем замените предох-
ранитель на новый с такими же параметрами.
- Убедитесь в том, что нет неподключенных проводов и
разъемов, прикасающихся к корпусу автомобиля. Чтобы
предотвратить короткое замыкание, не снимайте изоля-
цию с кончиков неподключенных кабелей или разъемов.
- Подключите кабели акустических систем к соответству-
ющим акустическим системам по отдельности. Прикос-
новение провода отрицательной (-) полярности или прово-
да заземления акустических систем к корпусу автомобиля
может привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том, что элект-
рическое оборудование (стоп-сигналы, сигналы поворота
и стеклоочистители) функционирует нормально.
Установите переключатель идентификационного номера ID NUMBER
основного усилителя в положение «0».
Вы можете подключить до 7 подчиненных усилителей. Присвойте каж-
дому подключенному усилителю свой номер от 1 до 7 и не дублируйте
номера.
ПРЕДОСТЕРЕЖЕНИЕ
- Не подключайте к головному устройству 2 основных (Master) усилите-
ля. В противном случае Вы не сможете управлять всеми усилителями,
подключенными к головному устройству.
- Усилитель LX AMP и датчик (сенсор) не могут быть подключены
одновременно.
Единовременно может быть подключено только одно устройство.
ЗАМЕЧАНИЯ
- Общая длина кабелей S-video, которые Вы можете подключить, не
должна превышать 14 метров. Если эта длина будет превышена, Вы не
сможете управлять усилителями с головного устройства.
- Если Вы присвоите один и тот же номер нескольким усилителям, при
управлении с головного устройства могут происходить сбои в работе
усилителей.
- Если Вы присвоите подчиненным усилителям номер 8 или 9, они не
будут распознаны головным устройством.
Подключение по шине LX-Bus
Подчиненный усилитель 7




















































ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Контакт заземления
кабеля RCA Кабель со
штекерами
типа RCA *
Вход левого
канала
Вход правого канала
Клемма
подключения*
Сабвуфер (L+R)
Фиксатор проводов
Провод аккумулятора*
Предохранитель*
Аккумулятор
Провод заземления*
ГОЛОВНОЕ УСТРОЙСТВО
К дисковому чейнджеру
KENWOOD/внешнему устройству
Кабель управле-
ния (опция)
Провод управления
питанием
Основной усилитель
Удлинитель * Кабель S-video*
Кабель со
штекерами
типа RCA *
Подчиненный
усилитель 1
Не более
14 метров
Подчиненный
усилитель 7
