Введение
9

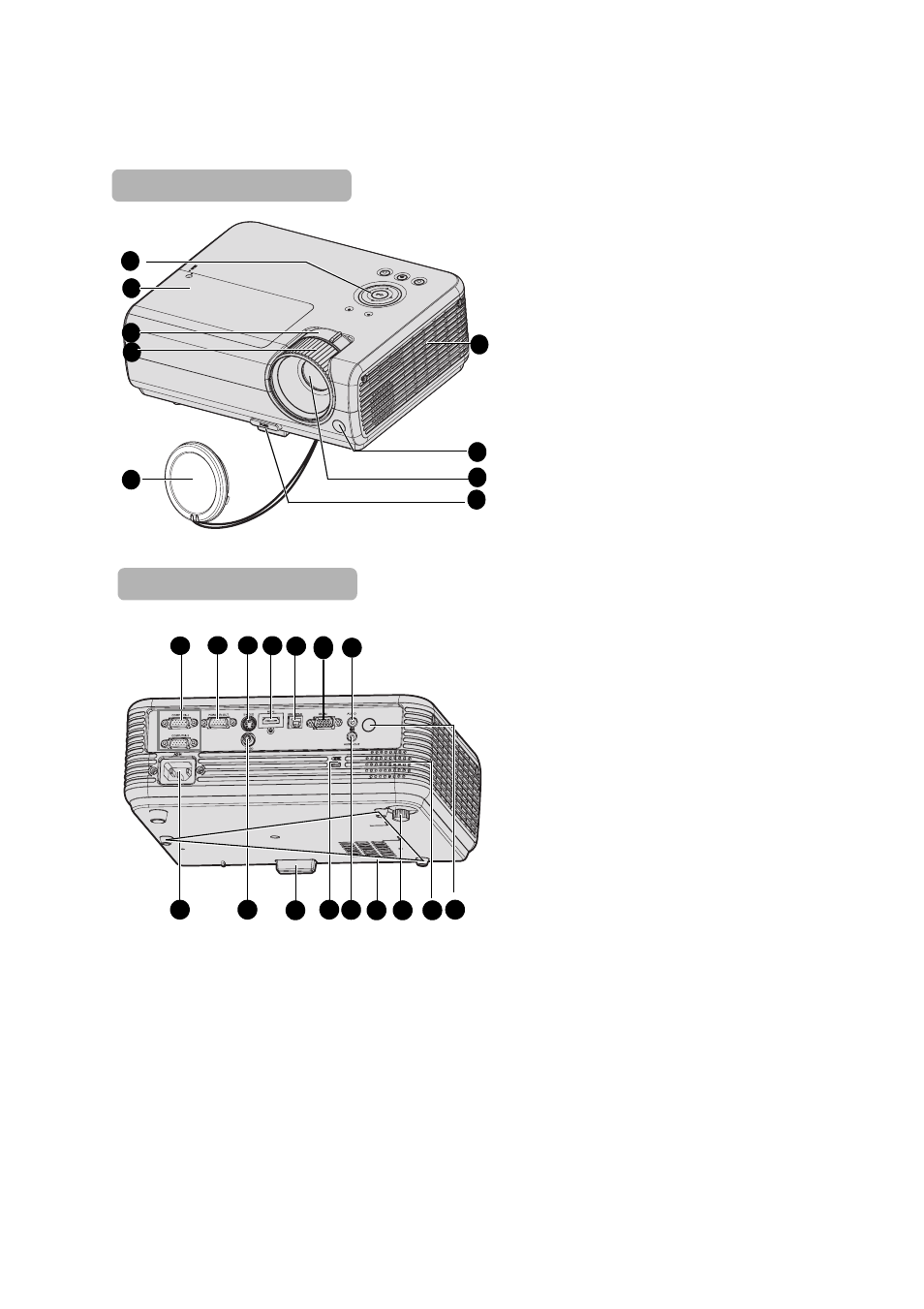

Внешний вид проектора
1.
Внешняя панель управления
(Подробнее см
2.
Крышка лампы
3.
Регулятор масштаба
4.
Кольцо фокусировки
5.
Крышка объектива
6.
Вентиляционное отверстие
(выпуск нагретого воздуха)
7.
Передний ИК-датчик
дистанционного управления
8.
Объектив проектора
9.
Кнопка быстро выпускающегося
регулятора
10. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
11.
Гнездо выходного сигнала RGB
12. Гнездо видеовхода S-Video.
13. Гнездо входа HDMI
14. Гнездо USB-входа
15. Порт управления RS-232
16. Гнездо аудиовхода
17. Гнездо шнура питания
18. Гнездо видеовхода
19. Разъем для замка Kensington
(защита от кражи)
20. Гнездо аудиовыхода
21. Отверстия для крепления на
потолке
22. Задняя регулировочная ножка
23. Динамик
24. Инфракрасный датчик ДУ на
задней панели
Вид спереди/сверху
8
7
9
Вид снизу/сбоку
12
10
11
13
15 16
18
24
17
9
21 22
19
23
14
20
