Установка проектора 17

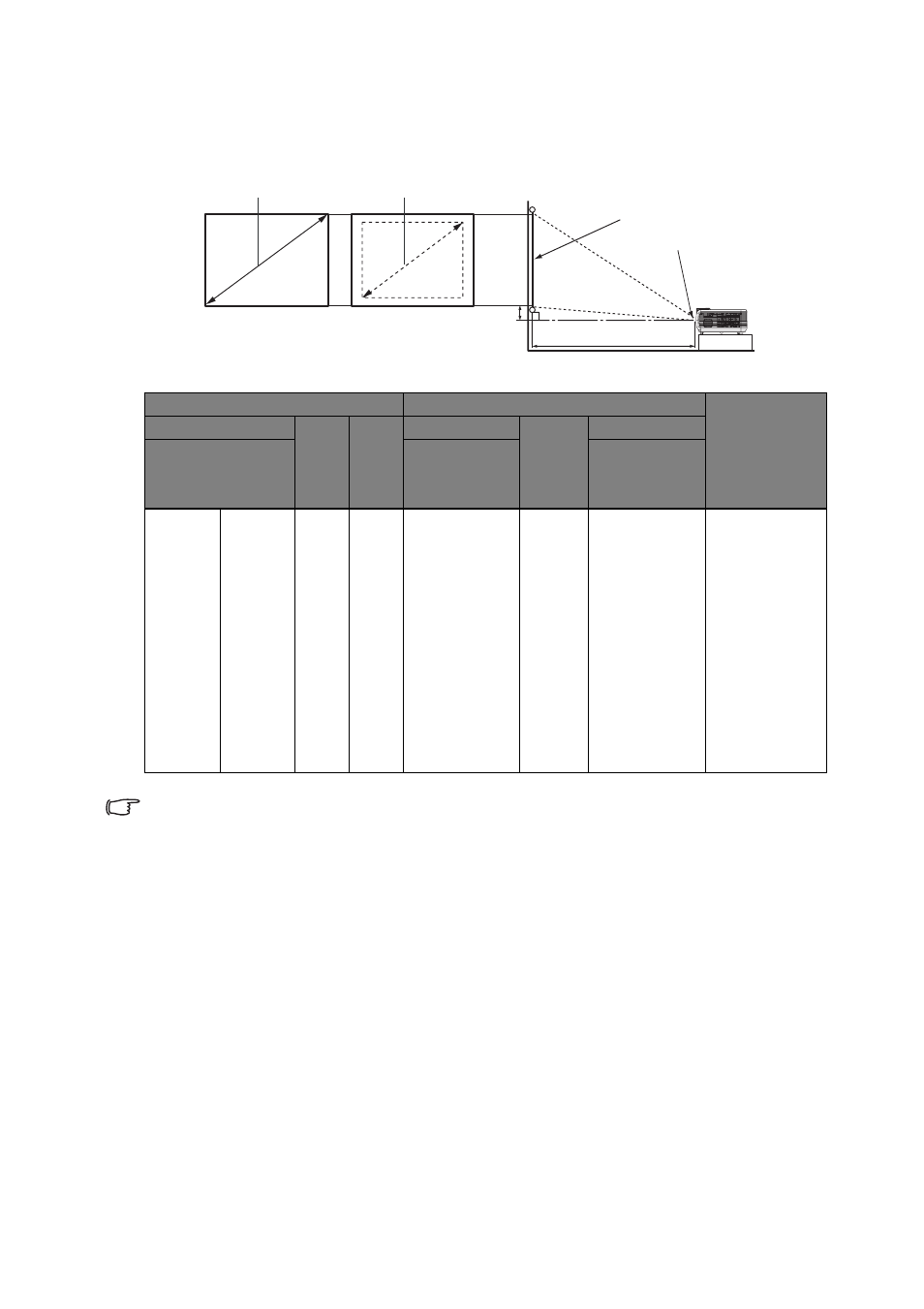

Размеры проецирования
Для расчета нужного положения центра объектива см. "Габаритные размеры" oна стр.
64 .
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%. В случае стационарной установки проектора BenQ
рекомендует до окончательной установки проектора физически измерить размер
проецируемого изображения и расстояние проектора после установки проектора на
место, чтобы внести поправку на оптические характеристики проектора. Это позволит
определить точное расположение проектора, являющееся оптимальным для
выбранного места установки.
Размер экрана Расстояние от экрана (мм) Вертикальное
смещение
(мм)
Диагональ Ш
(мм)
В
(мм)
Мин. длина Среднее
значени
е
Макс. длина
Дюймов мм (максимальн
ый масштаб)
(минимальн
ый масштаб)
30 762 646 403 1018 1127 1235 6,1
40 1016 861 538 1273 1420 1567 8,3
50 1270 1077 673 1564 1731 1897 10,5
60 1524 1292 807 1871 2047 2223 12,6
80 2032 1723 1077 2435 2658 2881 16,4
100 2540 2153 1346 3014 3276 3538 20,5
120 3048 2584 1615 3594 3894 4194 25,1
150 3810 3230 2019 4465 4823 5180 31,3
200 5080 4307 2692 5916 6369 6822 41,6
220 5588 4738 2961 6496 6987 7478 45,7
250 6350 5384 3365 7367 7916 8464 52,1
300 7620 6461 4038 8818 9462 10106 62,4
Макс. масштаб Мин. масштаб
Проекционое расстояние
Центр объектива
Экран
Вертикальное смещение
